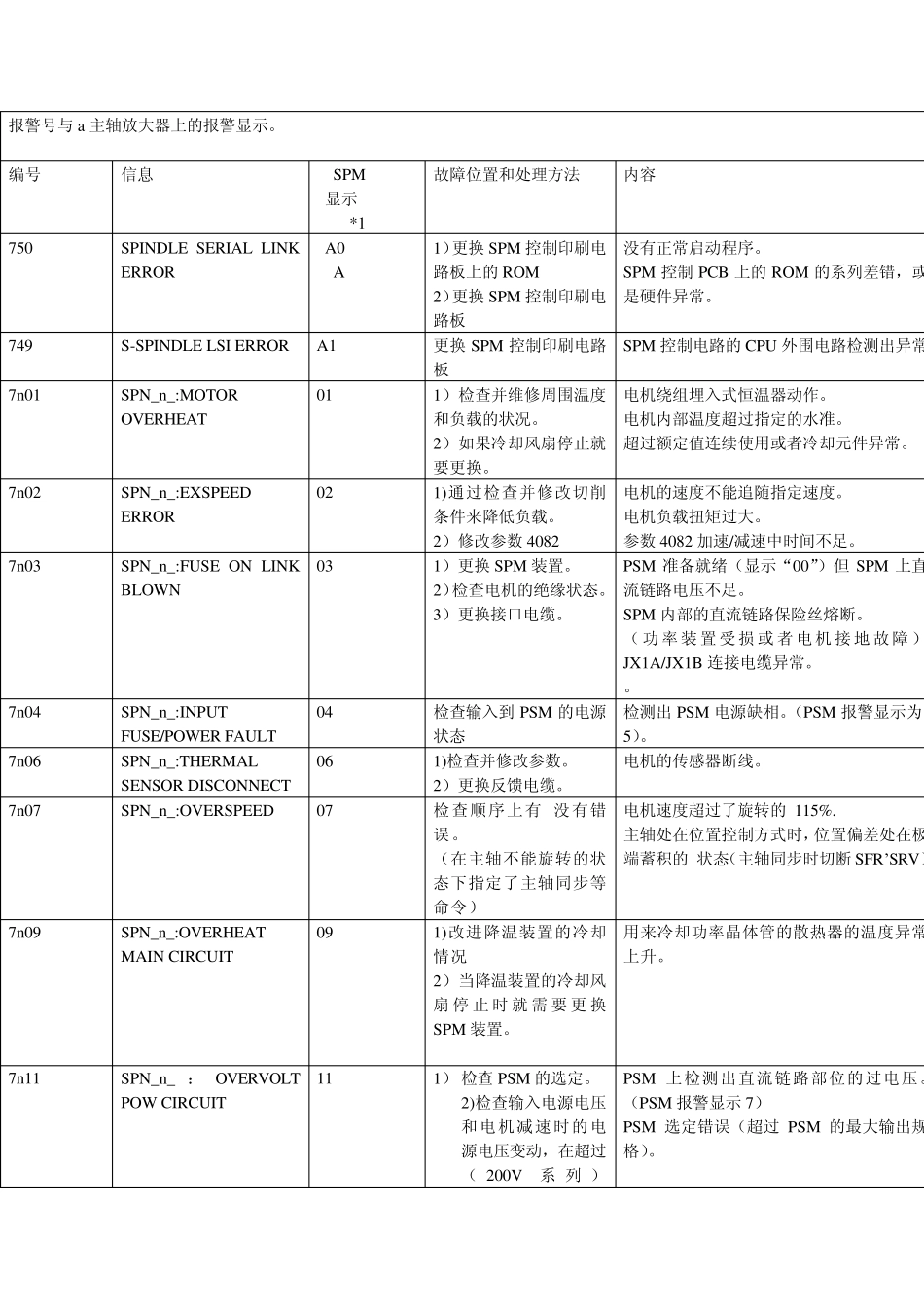

报警号与a主轴放大器上的报警显示_第1页
1/10

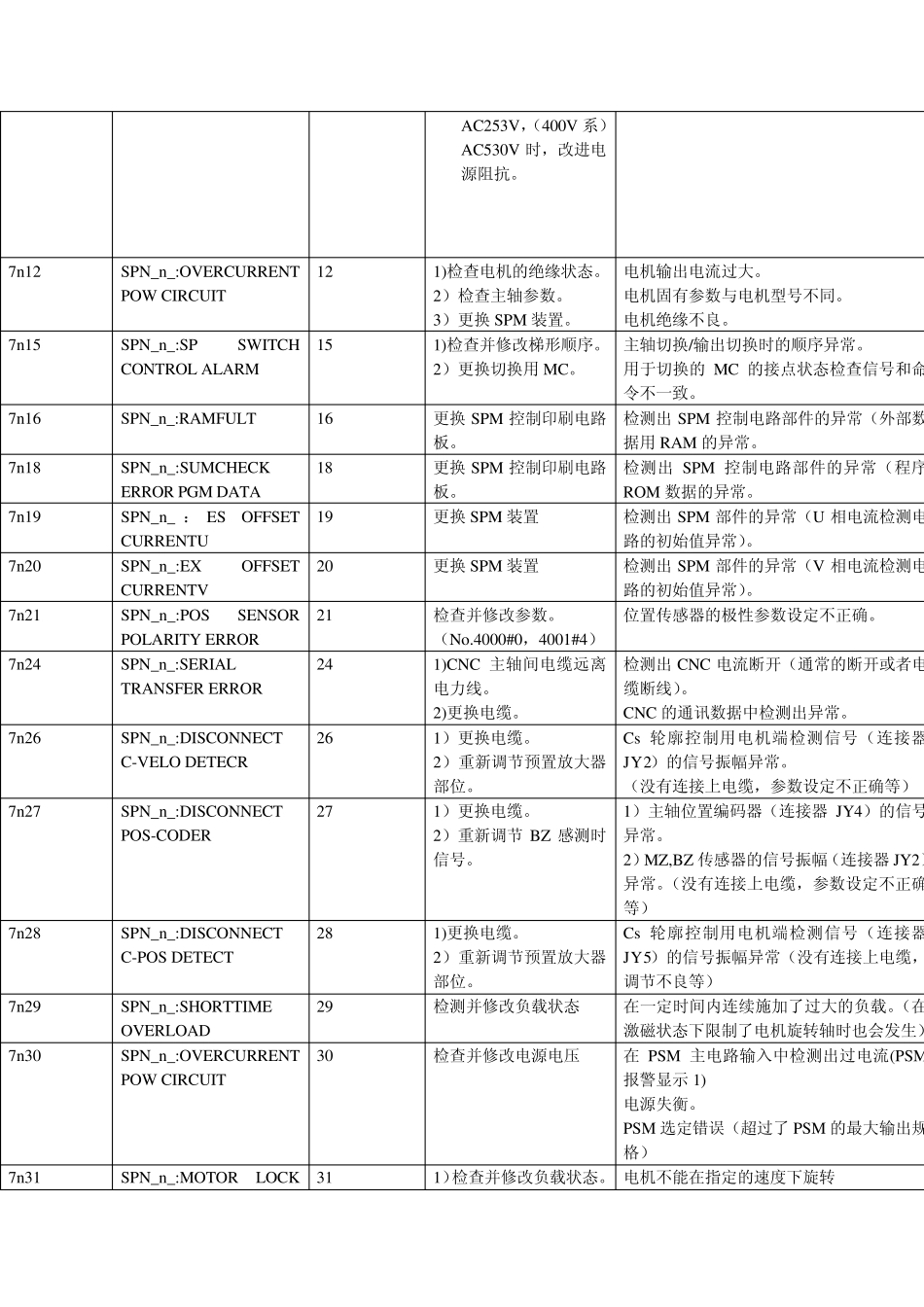

报警号与a主轴放大器上的报警显示_第2页
2/10
报警号与a主轴放大器上的报警显示_第3页
3/10
报警号与 a 主轴放大器上的报警显示。 编号 信息 SPM 显示 *1 故障位置和处理方法 内容 750 SPINDLE SERIAL LINK ERROR A0 A 1)更换 SPM 控制印刷电路板上的 ROM 2)更换 SPM 控制印刷电路板 没有正常启动程序。 SPM 控制 PCB 上的 ROM 的系列差错,或是硬件异常。 749 S-SPINDLE LSI ERROR A1 更换 SPM 控制印刷电路板 SPM 控制电路的 CPU 外围电路检测出异常7n01 SPN_n_:MOTOR OVERHEAT 01 1)检查并维修周围温度和负载的状况。 2)如果冷却风扇停止就要更换。 电机绕组埋入式恒温器动作。 电机内部温度超过指定的水准。 超过额定值连续使用或者冷却元件异常。 7n02 SPN_n_:EXSPEED ERROR 02 1)通过检查并修改切削条件来降低负载。 2)修改参数 4082 电机的速度不能追随指定速度。 电机负载扭矩过大。 参数 4082 加速/减速中时间不足。 7n03 SPN_n_:FUSE ON LINK BLOWN 03 1)更换 SPM 装置。 2)检查电机的绝缘状态。 3)更换接口电缆。 PSM 准备就绪(显示“00”)但 SPM 上直流链路电压不足。 SPM 内部的直流链路保险丝熔断。 (功 率 装置 受 损 或 者 电 机 接地 故 障 )JX1A/JX1B 连接电缆异常。 。 7n04 SPN_n_:INPUT FUSE/POWER FAULT 04 检查输入到 PSM 的电源状态 检测出 PSM 电源缺相。(PSM 报警显示为5)。 7n06 SPN_n_:THERMAL SENSOR DISCONNECT 06 1)检查并修改参数。 2)更换反馈电缆。 电机的传感器断线。 7n07 SPN_n_:OVERSPEED 07 检查顺序上有 没有错误。 (在主轴不能旋转的状态下指定了主轴同步等命令) 电机速度超过了旋转的 115%. 主轴处在位置控制方式时,位置偏差处在极端蓄积的 状态(主轴同步时切断 SFR’SRV)7n09 SPN_n_:OVERHEAT MAIN CIRCUIT 09 1)改进降温装置的冷却情况 2)当降温装置的冷却风扇 停 止 时 就 需 要 更 换SPM 装置。 用来冷却功率晶体管的散热器的温度异常上升。 7n11 SPN_n_ : OVERVOLT POW CIRCUIT 11 1) 检查 PSM 的选定。 2)检查输入电源电压和电机减速时的电源电压变动,在超过(200V系 列 )PSM 上检测出直流链路部位的过电压。(PSM 报警显示 7) PSM 选定错误(超过 PSM 的最大输出规格)。 AC253V,(400V 系)AC530V 时,改进电源阻抗。 7n12 SPN_n_:OVERCURRENT POW CIRCUIT 12 1)检查电机的...
