抽气逆止阀检修文件包

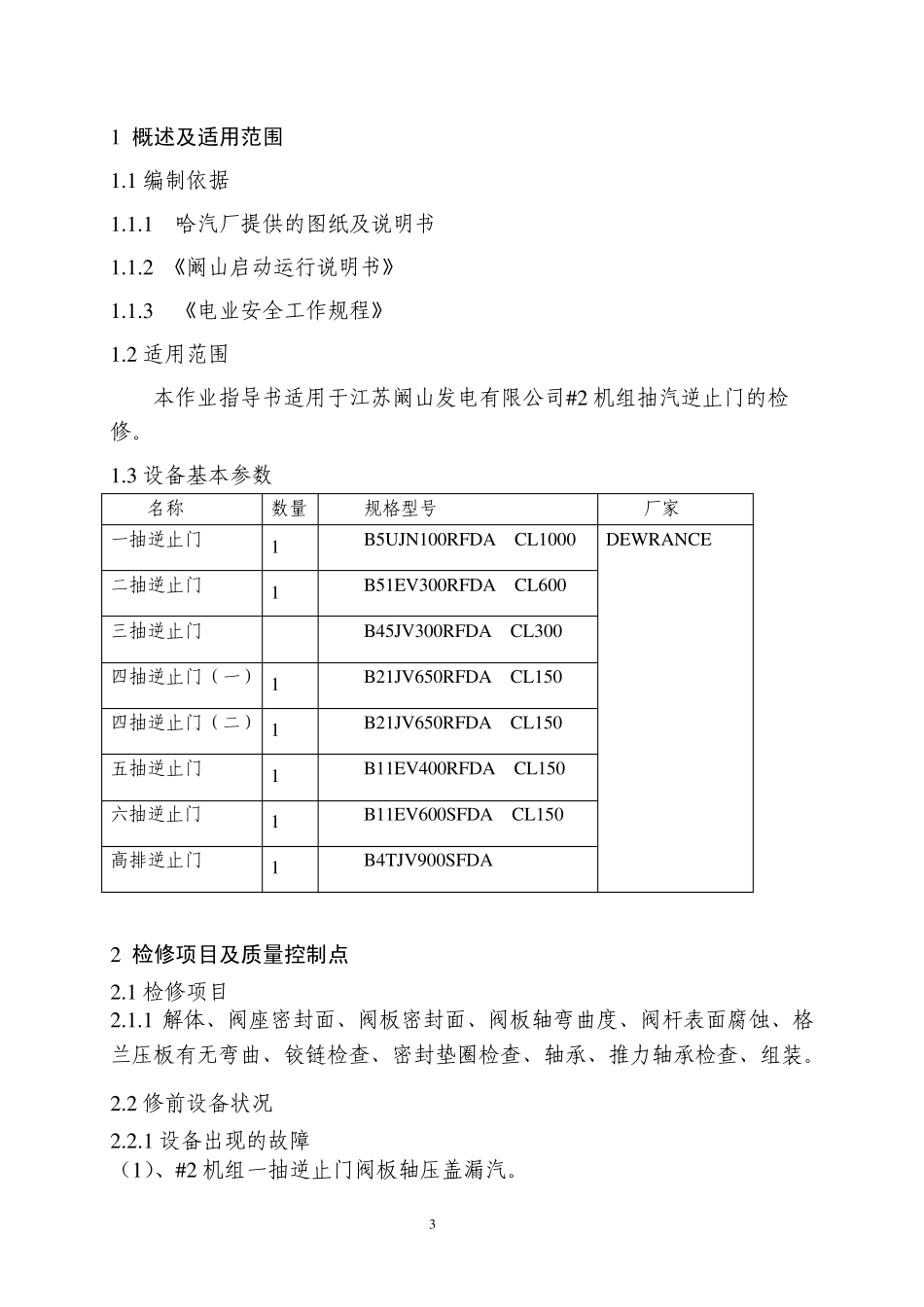

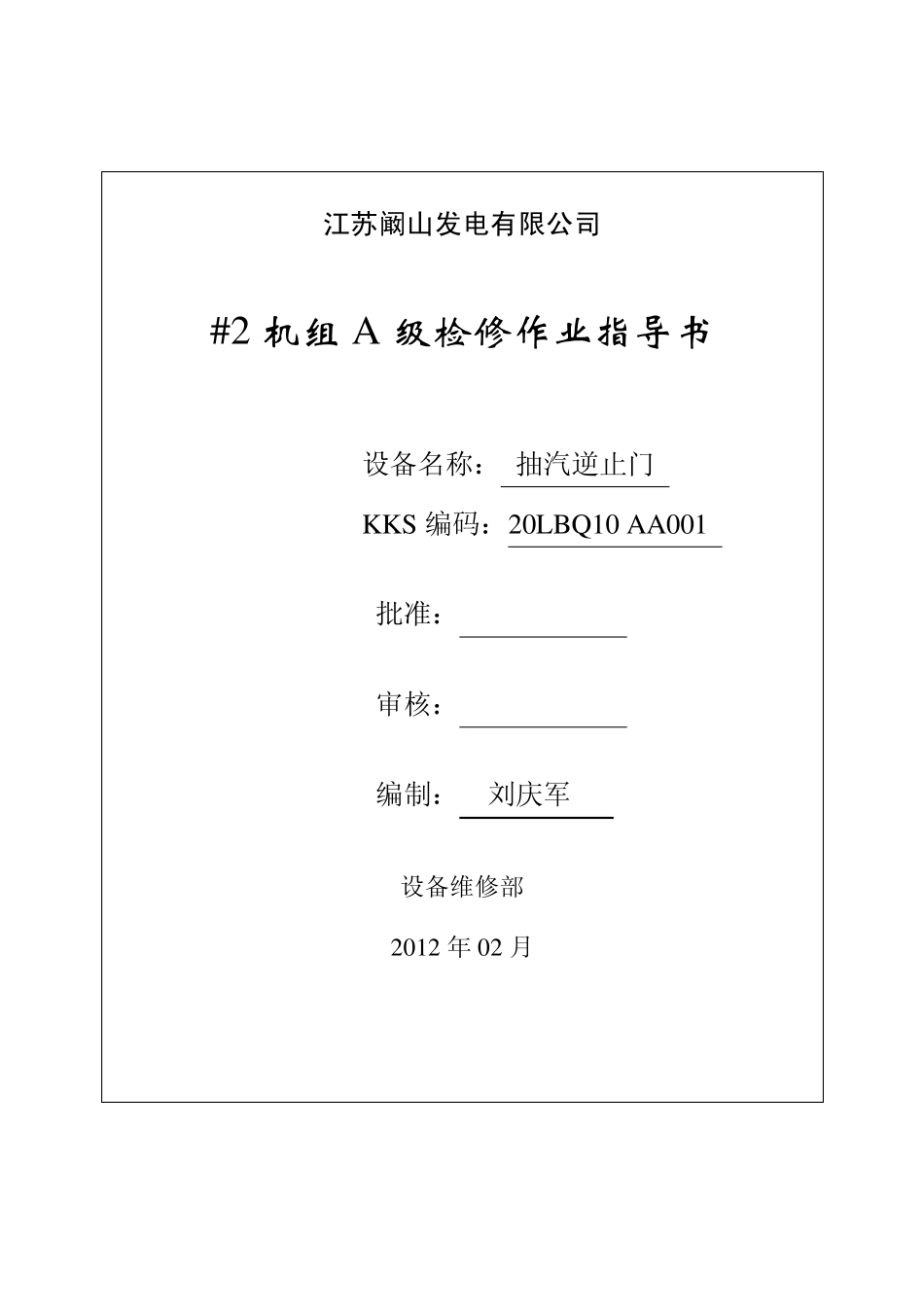

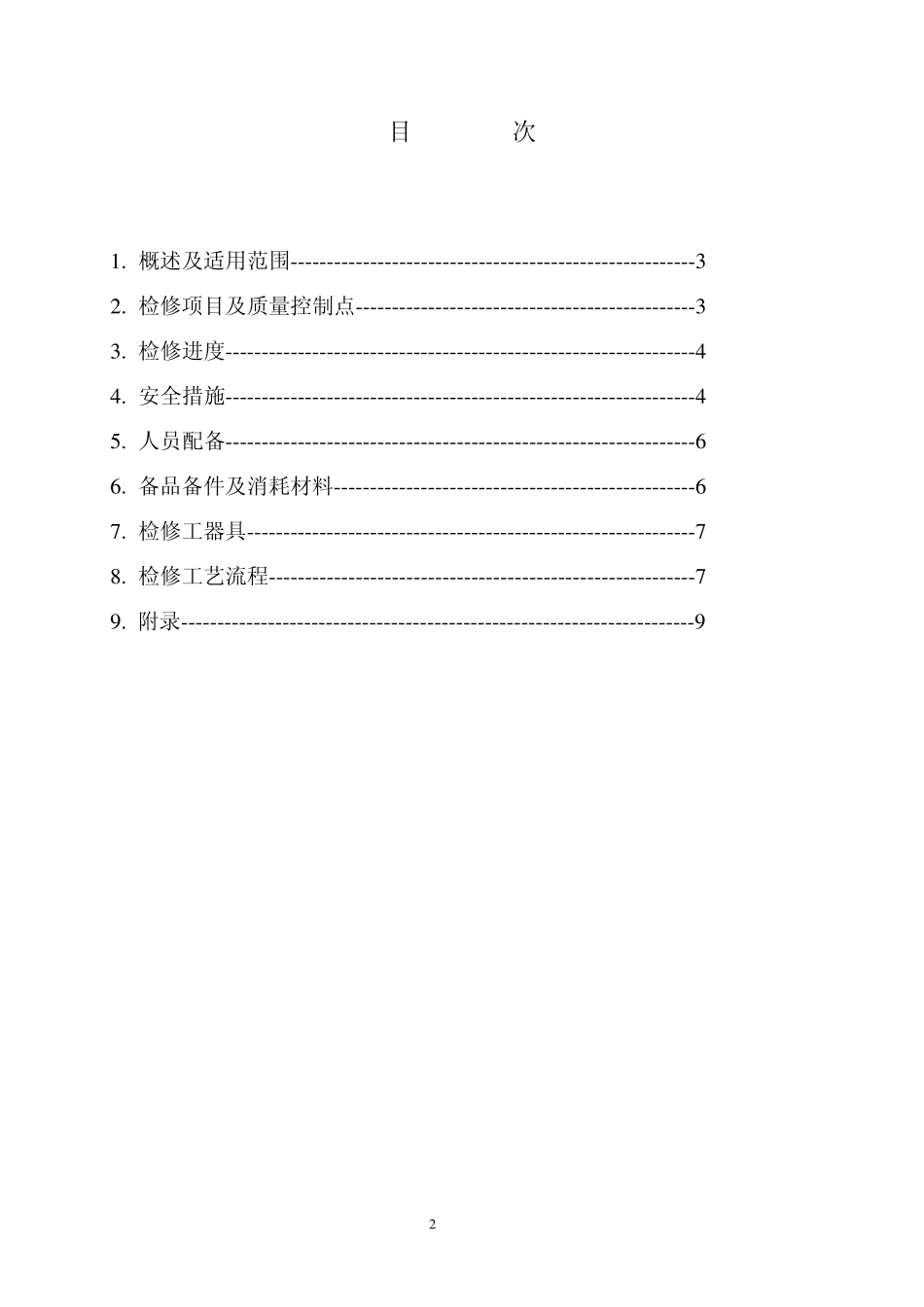

江苏阚山发电有限公司 #2 机组 A 级检修作业指导书 设备名称： 抽汽逆止门 KKS编码：20LBQ10 AA001 批准： 审核： 编制： 刘庆军 设备维修部 2012 年 02 月 2 目 次 1 . 概述及适用范围--------------------------------------------------------3 2 . 检修项目及质量控制点-----------------------------------------------3 3 . 检修进度-----------------------------------------------------------------4 4 . 安全措施-----------------------------------------------------------------4 5 . 人员配备-----------------------------------------------------------------6 6 . 备品备件及消耗材料--------------------------------------------------6 7 . 检修工器具--------------------------------------------------------------7 8 . 检修工艺流程-----------------------------------------------------------7 9 . 附录-----------------------------------------------------------------------9 3 1 概述及适用范围 1.1 编制依据 1.1.1 哈汽厂提供的图纸及说明书 1.1.2 《阚山启动运行说明书》 1.1.3 《电业安全工作规程》 1.2 适用范围 本作业指导书适用于江苏阚山发电有限公司#2 机组抽汽逆止门的检修。 1.3 设备基本参数 名称 数量 规格型号 厂家 一抽逆止门 1 B5UJN100RFDA CL1000 DEW RANCE 二抽逆止门 1 B51EV300RFDA CL600 三抽逆止门 B45JV300RFDA CL300 四抽逆止门（一） 1 B21JV650RFDA CL150 四抽逆止门（二） 1 B21JV650RFDA CL150 五抽逆止门 1 B11EV400RFDA CL150 六抽逆止门 1 B11EV600SFDA CL150 高排逆止门 1 B4TJV900SFDA 2 检修项目及质量控制点 2.1 检修项目 2.1.1 解体、阀座密封面、阀板密封面、阀板轴弯曲度、阀杆表面腐蚀、格兰压板有无弯曲、铰链检查、密封垫圈检查、轴承、推力轴承检查、组装。 2.2 修前设备状况 2.2.1 设备出现的故障 （1）、#2 机组一抽逆止门阀板轴压盖漏汽。 4 2.3 质量控制点 W、H 点 质量验收内容 质量验收签证表 W-1 零部件检查 20LBQ10 AA001 -ZK-01 W-2 阀杆检查 20LBQ10 AA001 -ZK-02 W-3 阀座和板检查 20LBQ10 AA001 -ZK-03 H-1 阀盖回装 20LBQ10 AA001 -ZK-04 3 检修进度 计划开工时间 计划峻工时间 计划用时（天）...
