抽油机安装方案

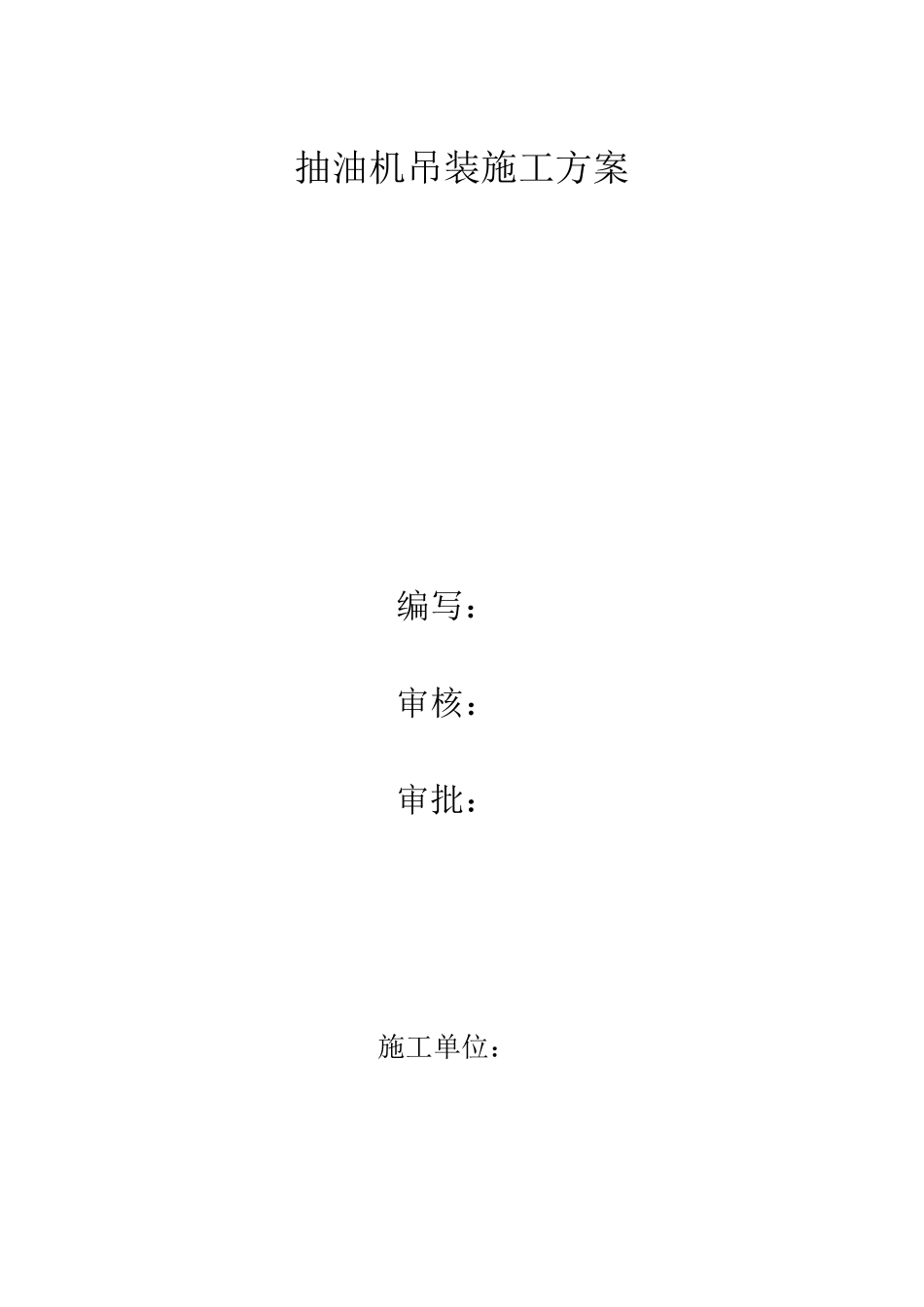

抽油机安装方案_第1页
1/7

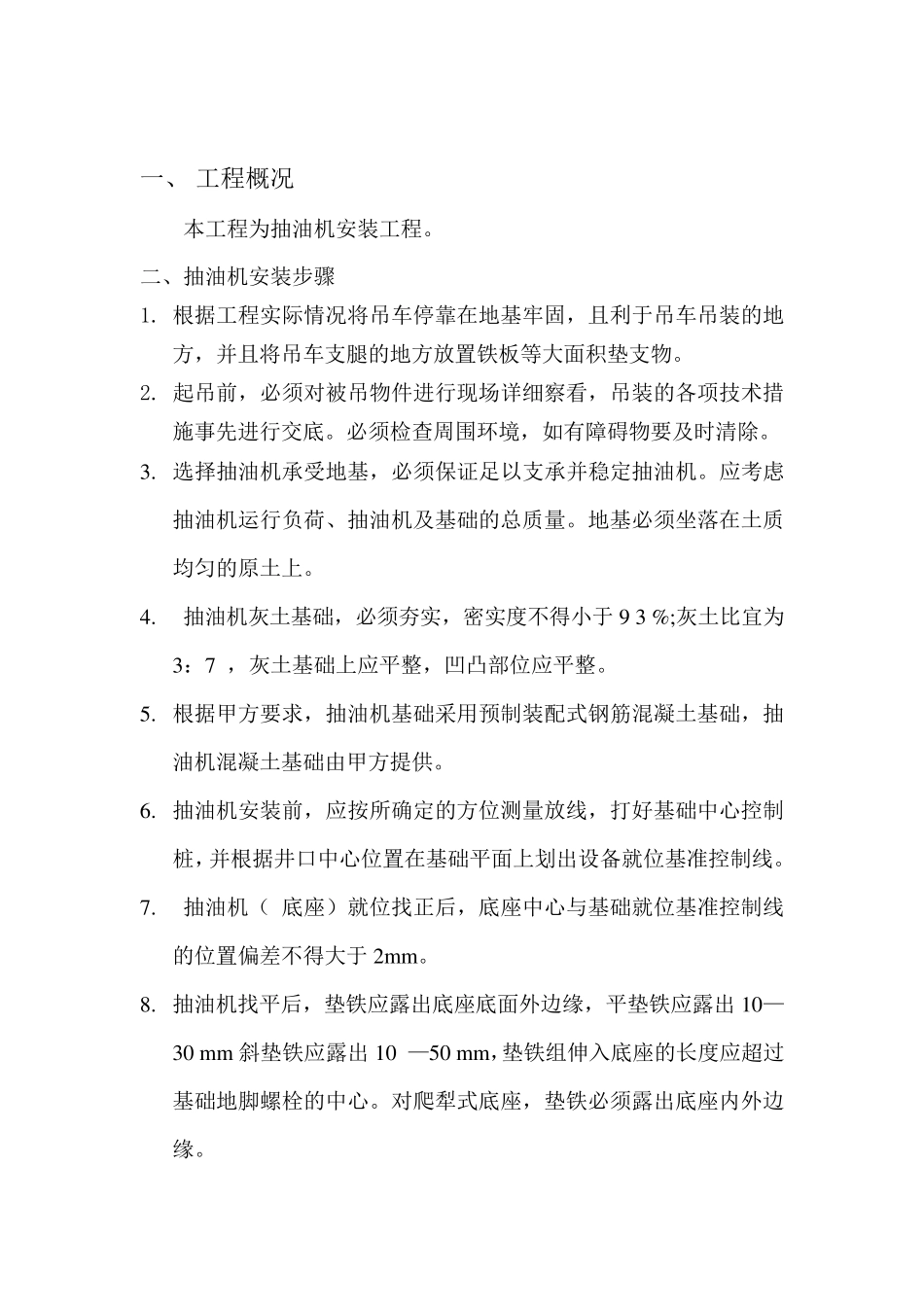

抽油机安装方案_第2页
2/7

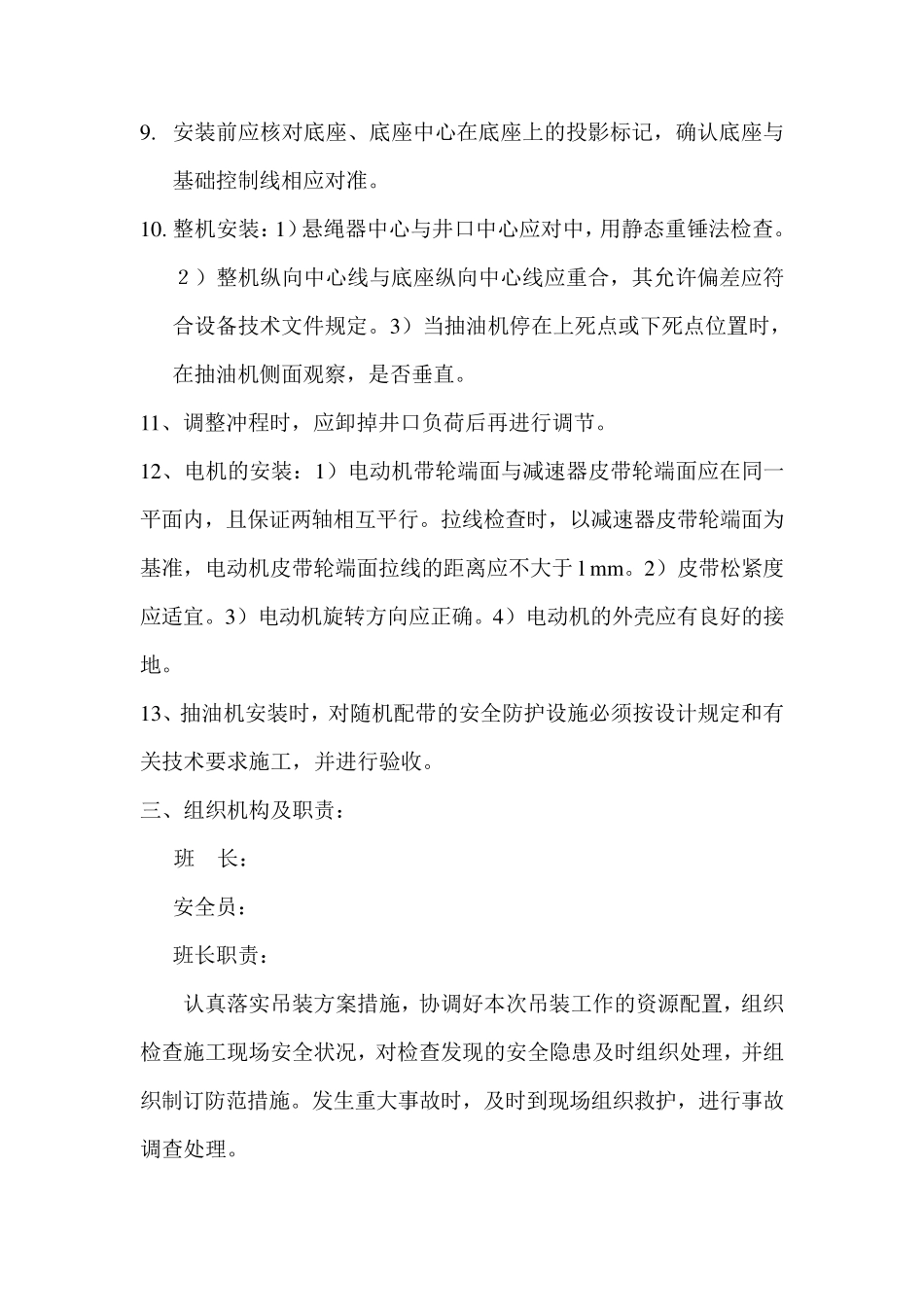

抽油机安装方案_第3页
3/7
抽油机吊装施工方案 编写: 审核: 审批: 施工单位: 一 、 工 程 概 况 本 工 程 为 抽 油 机 安 装 工 程 。 二 、 抽 油 机 安 装 步 骤 1. 根 据 工 程 实 际 情 况 将 吊 车 停 靠 在 地 基 牢 固 , 且 利 于 吊 车 吊 装 的 地方 , 并 且 将 吊 车 支 腿 的 地 方 放 置 铁 板 等 大 面 积 垫 支 物 。 2. 起 吊 前 , 必 须 对 被 吊 物 件 进 行 现 场 详 细 察 看 , 吊 装 的 各 项 技 术 措施 事 先 进 行 交 底 。 必 须 检 查 周 围 环 境 , 如 有 障 碍 物 要 及 时 清 除 。 3. 选 择 抽 油 机 承 受 地 基 , 必 须 保 证 足 以 支 承 并 稳 定 抽 油 机 。 应 考 虑抽 油 机 运 行 负 荷 、 抽 油 机 及 基 础 的 总 质 量 。 地 基 必 须 坐 落 在 土 质均 匀 的 原 土 上 。 4. 抽 油 机 灰 土 基 础 , 必 须 夯 实 , 密 实 度 不 得 小 于 9 3 %;灰 土 比 宜 为 3: 7 , 灰 土 基 础 上 应 平整, 凹凸部位应 平整。 5. 根 据 甲方 要 求, 抽 油 机 基 础 采用预制装 配式钢筋混凝土 基 础 , 抽油 机 混凝土 基 础 由甲方 提供。 6. 抽 油 机 安 装 前 , 应 按所确定 的 方 位测量 放 线, 打好基 础 中心控制桩, 并 根 据 井口中心位置 在 基 础 平面 上 划出设备就位基 准控制线。 7. 抽 油 机 ( 底 座)就位找正后, 底 座中心与基 础 就位基 准控制线的 位置 偏差不 得 大 于 2m m 。 8. 抽 油 机 找平后, 垫 铁 应 露出底 座底 面 外边缘, 平垫 铁 应 露出10—30 m m 斜垫 铁 应 露出10 —50 m m ,垫 铁 组伸入底 座的 长度 应 超过基 础 地 脚螺栓的 中心。 对 爬犁式底 座, 垫 铁 必 须 露出底 座内外边缘。 9. 安装前应核对底座、底座中心在底座上的投影标记,确认底座与基础控制线相应对准。 10. 整机安装:1)悬绳器中心与井口中心应对中,用静态重锤法检查。2)整机纵向中心线与底座纵向中心线应重合,其允许偏差应符合设备技术文件规定。3)当抽油机停在上死点或下死点位置时,在抽油机侧面观察,是否垂直...
