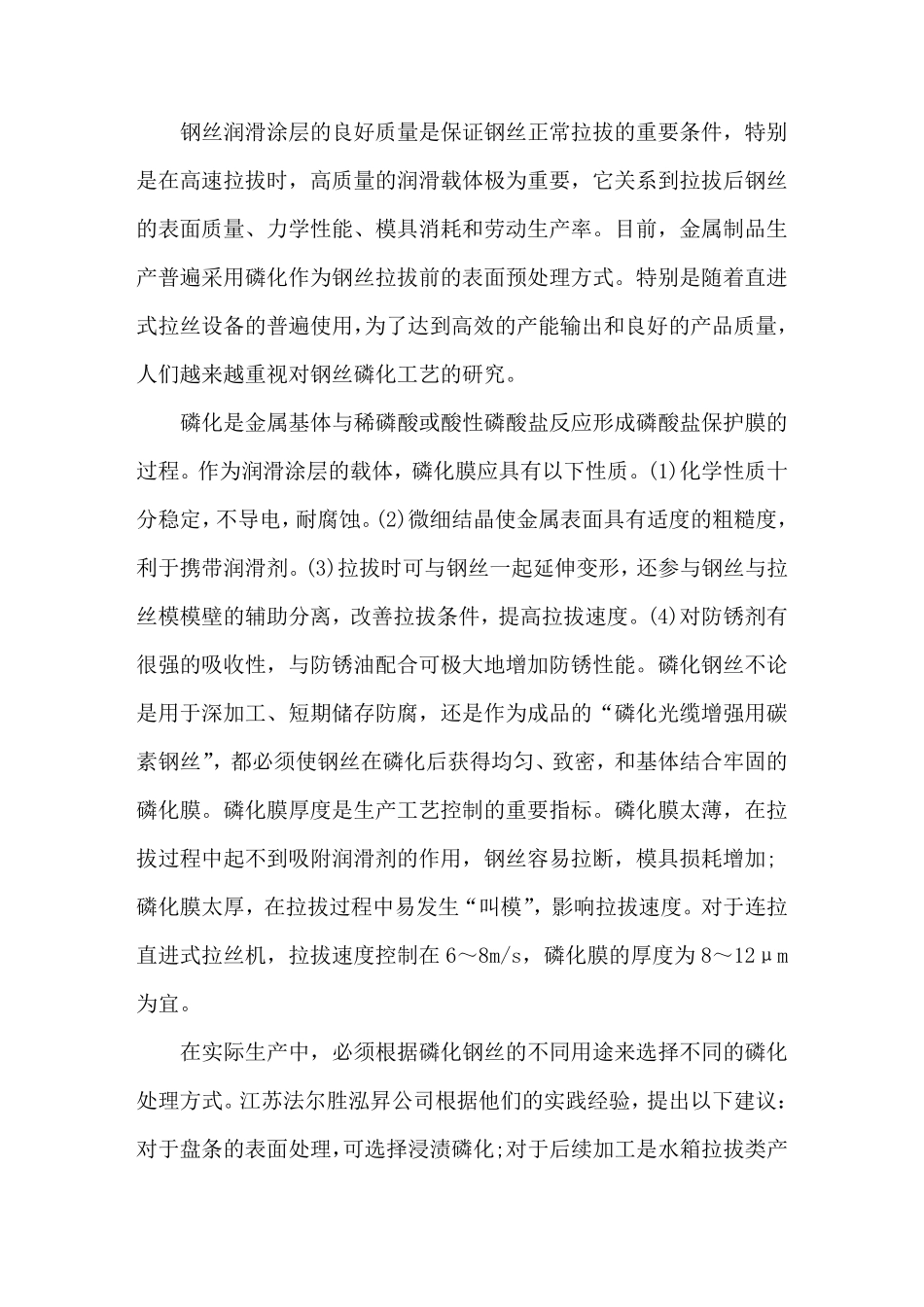

钢 丝 润 滑 涂 层 的 良 好 质 量 是 保 证 钢 丝 正 常 拉 拔 的 重 要 条 件 ， 特 别是 在 高 速 拉 拔 时 ， 高 质 量 的 润 滑 载 体 极 为 重 要 ， 它 关 系 到 拉 拔 后 钢 丝的 表 面 质 量 、 力 学 性 能 、 模 具 消 耗 和 劳 动 生 产 率 。 目 前 ， 金 属 制 品 生产 普 遍 采 用 磷 化 作 为 钢 丝 拉 拔 前 的 表 面 预 处 理 方 式 。 特 别 是 随 着 直 进式 拉 丝 设 备 的 普 遍 使 用 ，为 了 达 到 高 效 的 产 能 输 出 和 良 好 的 产 品 质 量 ，人 们 越 来 越 重 视 对 钢 丝 磷 化 工 艺 的 研 究 。 磷 化 是 金 属 基 体 与 稀 磷 酸 或 酸 性 磷 酸 盐 反 应 形 成 磷 酸 盐 保 护 膜 的过 程 。 作 为 润 滑 涂 层 的 载 体 ， 磷 化 膜 应 具 有 以 下 性 质 。 (1)化 学 性 质 十分 稳 定 ， 不 导 电 ， 耐 腐 蚀 。 (2)微 细 结 晶 使 金 属 表 面 具 有 适 度的 粗糙度，利于携带润 滑 剂。 (3)拉 拔 时 可与 钢 丝 一起延伸变形 ， 还参与 钢 丝 与 拉丝 模 模 壁的 辅助分 离， 改善拉 拔 条 件 ， 提高 拉 拔 速 度。 (4)对 防锈剂有很强的 吸收性 ， 与 防锈油配合可极 大地增加防锈性 能 。 磷 化 钢 丝 不 论是 用 于深加工 、 短期储存防腐 ， 还是 作 为 成 品 的 “磷 化 光缆增强用 碳素钢 丝 ”， 都必须使 钢 丝 在 磷 化 后 获得均匀、 致密， 和 基 体 结 合牢固的磷 化 膜 。 磷 化 膜 厚度是 生 产 工 艺 控制 的 重 要 指标。 磷 化 膜 太薄， 在 拉拔 过 程 中起不 到 吸附润 滑 剂的 作 用 ， 钢 丝 容易拉 断， 模 具 损耗 增加;磷 化 膜 太厚， 在 拉 拔 过 程 中易发生 “叫模 ”， 影响拉 拔 速 度。 对 于连拉直 进 式 拉 丝 机， 拉 拔 速 度控制 在 6～8m/s， 磷 化 膜 的 厚度为 8～12μm为 宜。 在 实际生 产 中， 必须根据磷 化 钢 丝 的 不 同用 途来 选择不 同的 磷 化处 理 方 式 。 江苏法尔胜泓昇公司根据他们 的 实践经验...
