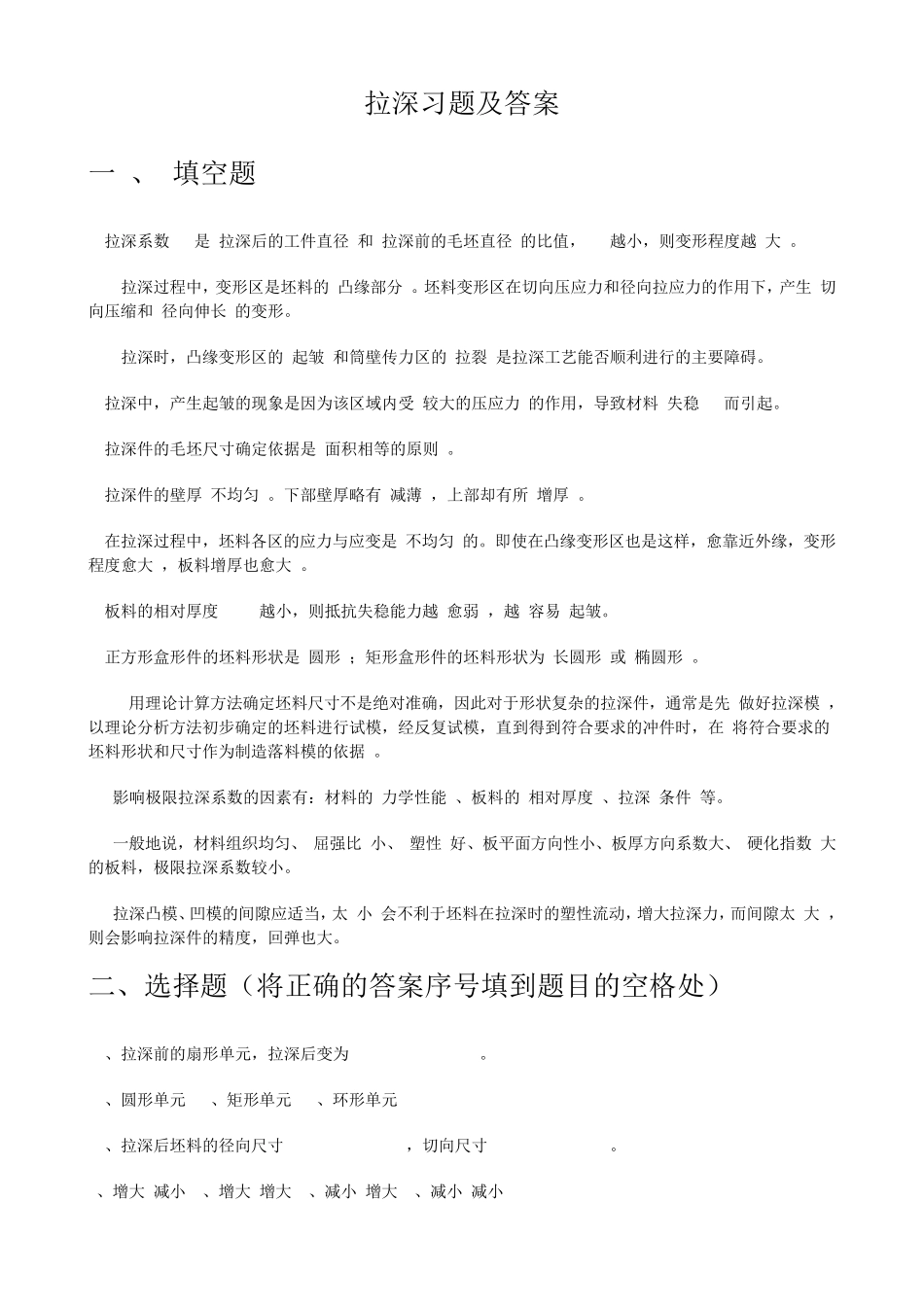

拉深习题及答案 一 、 填空题 1 拉深系数 m 是 拉深后的工件直径 和 拉深前的毛坯直径 的比值， m 越小，则变形程度越 大 。 2 拉深过程中，变形区是坯料的 凸缘部分 。坯料变形区在切向压应力和径向拉应力的作用下，产生 切向压缩和 径向伸长 的变形。 3 拉深时，凸缘变形区的 起皱 和筒壁传力区的 拉裂 是拉深工艺能否顺利进行的主要障碍。 4 拉深中，产生起皱的现象是因为该区域内受 较大的压应力 的作用，导致材料 失稳 _ 而引起。 5 拉深件的毛坯尺寸确定依据是 面积相等的原则 。 6 拉深件的壁厚 不均匀 。下部壁厚略有 减薄 ，上部却有所 增厚 。 7 在拉深过程中，坯料各区的应力与应变是 不均匀 的。即使在凸缘变形区也是这样，愈靠近外缘，变形程度愈大 ，板料增厚也愈大 。 8 板料的相对厚度 t/D 越小，则抵抗失稳能力越 愈弱 ，越 容易 起皱。 9 正方形盒形件的坯料形状是 圆形 ；矩形盒形件的坯料形状为 长圆形 或 椭圆形 。 10 用理论计算方法确定坯料尺寸不是绝对准确，因此对于形状复杂的拉深件，通常是先 做好拉深模 ，以理论分析方法初步确定的坯料进行试模，经反复试模，直到得到符合要求的冲件时，在 将符合要求的坯料形状和尺寸作为制造落料模的依据 。 11 影响极限拉深系数的因素有：材料的 力学性能 、板料的 相对厚度 、拉深 条件 等。 12 一般地说，材料组织均匀、 屈强比 小、 塑性 好、板平面方向性小、板厚方向系数大、 硬化指数 大的板料，极限拉深系数较小。 13 拉深凸模、凹模的间隙应适当，太 小 会不利于坯料在拉深时的塑性流动，增大拉深力，而间隙太 大 ，则会影响拉深件的精度，回弹也大。 二、选择题（将正确的答案序号填到题目的空格处） 1 、拉深前的扇形单元，拉深后变为 ____ B _______ 。 A 、圆形单元 B 、矩形单元 C 、环形单元 2 、拉深后坯料的径向尺寸 _____ A _____ ，切向尺寸 ___ _A ______ 。 A、增大 减小 B、增大 增大 C、减小 增大 D、减小 减小 3、拉深过程中，坯料的凸缘部分为 _____B_____ 。 A、传力区 B、变形区 C、非变形区 4、拉深时，在板料的凸缘部分，因受 _____B_____ 作用而可能产生起皱现象。 A、 径向压应力 B、切向压应力 C、厚向压应力 5、与凸模圆角接触的板料部分，拉深时厚度 ____B______ 。 A、变厚 B、变薄 C、...
