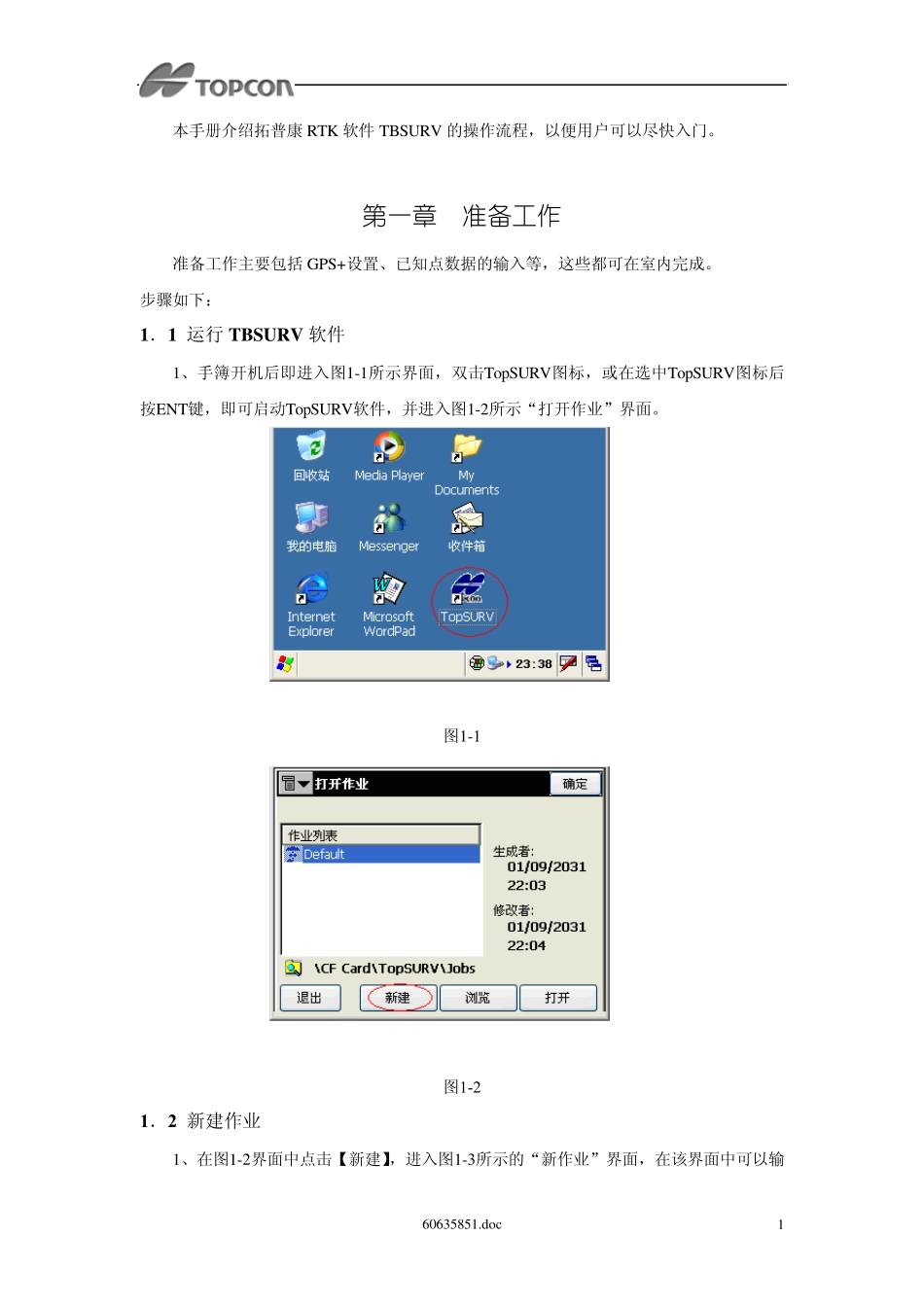

TBSURV 操作手册 北京拓普康商贸有限公司 GPS 技术部 60635851.doc 1 本手册介绍拓普康RTK 软件TBSURV 的操作流程，以便用户可以尽快入门。 第一章 准备工作 准备工作主要包括GPS+设置、已知点数据的输入等，这些都可在室内完成。 步骤如下： 1．1 运行TBSURV 软件 1、手簿开机后即进入图1-1所示界面，双击TopSURV图标，或在选中TopSURV图标后按ENT键，即可启动TopSURV软件，并进入图1-2所示“打开作业”界面。 图1-1 图1-2 1．2 新建作业 1、在图1-2界面中点击【新建】，进入图1-3所示的“新作业”界面，在该界面中可以输 60635851.doc 2 入作业名称、生成者、注释等信息，建议项目名称按日期输入，如7月18日项目名称可命名为0718，按【继续】进入“选择测量设置”界面，如图1-4所示。 图1-3 1．3 选择GPS测量参数集 在测量之前，必须在图1-4所示界面的GPS＋设置下选择正确的参数集。每个GPS+设置都是一个工作条件的参数集。这些参数与测量所用的仪器有关，用户可以根据使用的仪器型号设置自己的参数集（详见附录1），在今后的作业中只需选择自己建立的参数集即可。 图1-4 1．4 其他设置 1、图1-4界面中点击【继续】，进入“坐标系统”界面，如图1-5所示。在该界面中投影必须选择<无>，基准选择W GS84，如下所示 60635851.doc 3 图1-5 2、点击【继续】，进入下图所示“单位”设置界面。 图1-6 3、再点击【继续】，进入“显示”界面，如下图所示。在该界面中可以设置坐标显示的类型、顺序，方位角的参考方向等。 图1-7 60635851.doc 4 4、点击【继续】，进入“报警”界面，如下图所示。报警界面可以设置各种声音报警，如：电源低，内存不足，电台连接弱，卫星失锁等，可分别设置手簿、GPS+接收机、全站仪。不过必须在“音响报警”框前打勾，设置才有效。点击【完成】，将保存所有参数设置，并返回软件主界面，如图 1-8 所示。 图1-8 新建作业时都会显示以上一个设置向导，在进入作业后还可以在【作业/设置】中选择，对每项进行设置。 1．4 输入已知点数据 1、输入已知点地方坐标 在主界面下选择【编辑/点】，显示图1-9界面。在该界面下点击【设置】进入“显示”设置界面，如图1-10所示。将坐标类型改为“地面”，点击【确定】返回图1-9界面。 60635851.doc 5 图1-9 图1-10 在图1-9界面点击【增加】，进入图1-11所示“增加点”界面，输入已知点的点名及相应的地方坐标，然后点击【确定】...
