某县集中供热管网工程施工组织设计

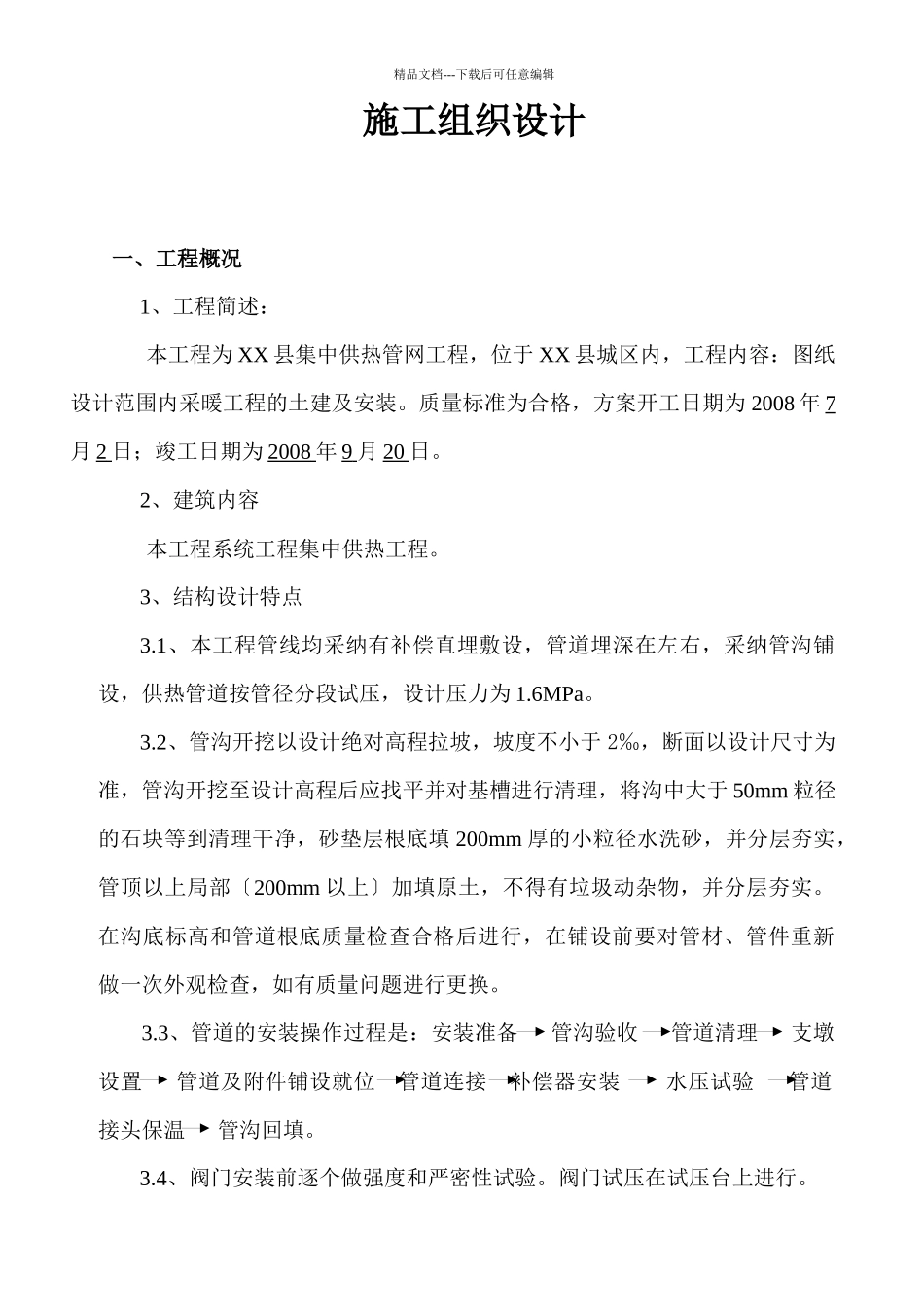

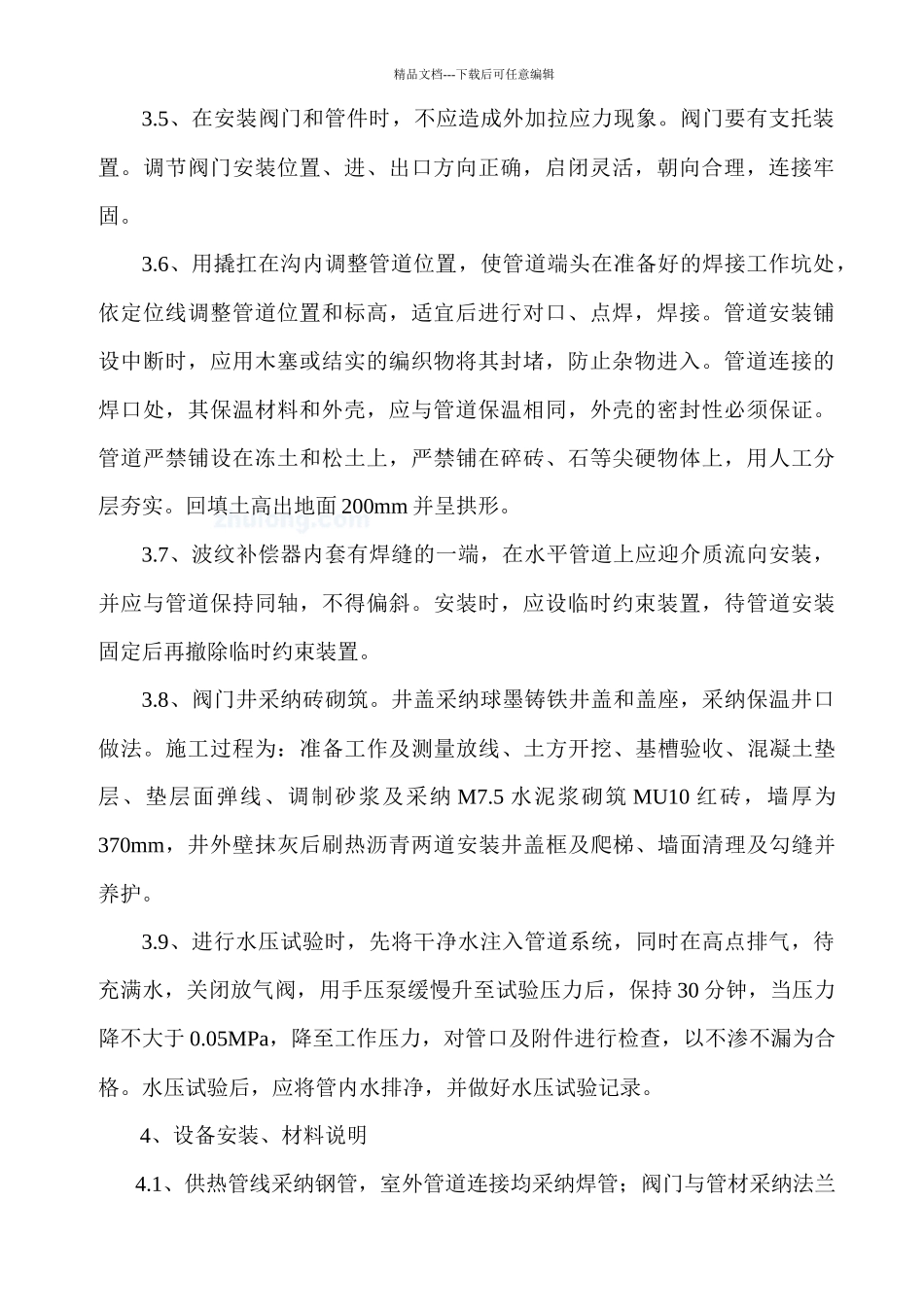

精品文档---下载后可任意编辑施工组织设计一、工程概况1、工程简述：本工程为 XX 县集中供热管网工程，位于 XX 县城区内，工程内容：图纸设计范围内采暖工程的土建及安装。质量标准为合格，方案开工日期为 2008 年 7月 2 日；竣工日期为 2008 年 9 月 20 日。2、建筑内容本工程系统工程集中供热工程。3、结构设计特点3.1、本工程管线均采纳有补偿直埋敷设，管道埋深在左右，采纳管沟铺设，供热管道按管径分段试压，设计压力为 1.6MPa。3.2、管沟开挖以设计绝对高程拉坡，坡度不小于 2‰，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于 50mm 粒径的石块等到清理干净，砂垫层根底填 200mm 厚的小粒径水洗砂，并分层夯实，管顶以上局部〔200mm 以上〕加填原土，不得有垃圾动杂物，并分层夯实。在沟底标高和管道根底质量检查合格后进行，在铺设前要对管材、管件重新做一次外观检查，如有质量问题进行更换。3.3、管道的安装操作过程是：安装准备 管沟验收 管道清理 支墩设置 管道及附件铺设就位 管道连接 补偿器安装 水压试验 管道接头保温 管沟回填。3.4、阀门安装前逐个做强度和严密性试验。阀门试压在试压台上进行。精品文档---下载后可任意编辑3.5、在安装阀门和管件时，不应造成外加拉应力现象。阀门要有支托装置。调节阀门安装位置、进、出口方向正确，启闭灵活，朝向合理，连接牢固。3.6、用撬扛在沟内调整管道位置，使管道端头在准备好的焊接工作坑处，依定位线调整管道位置和标高，适宜后进行对口、点焊，焊接。管道安装铺设中断时，应用木塞或结实的编织物将其封堵，防止杂物进入。管道连接的焊口处，其保温材料和外壳，应与管道保温相同，外壳的密封性必须保证。管道严禁铺设在冻土和松土上，严禁铺在碎砖、石等尖硬物体上，用人工分层夯实。回填土高出地面 200mm 并呈拱形。3.7、波纹补偿器内套有焊缝的一端，在水平管道上应迎介质流向安装，并应与管道保持同轴，不得偏斜。安装时，应设临时约束装置，待管道安装固定后再撤除临时约束装置。3.8、阀门井采纳砖砌筑。井盖采纳球墨铸铁井盖和盖座，采纳保温井口做法。施工过程为：准备工作及测量放线、土方开挖、基槽验收、混凝土垫层、垫层面弹线、调制砂浆及采纳 M7.5 水泥浆砌筑 MU10 红砖，墙厚为370mm，井外壁抹灰后刷热沥青两道安装井盖框及爬梯、墙面清理及勾缝并养护。3.9、进行水压试验时，先将干净水注入管道...
