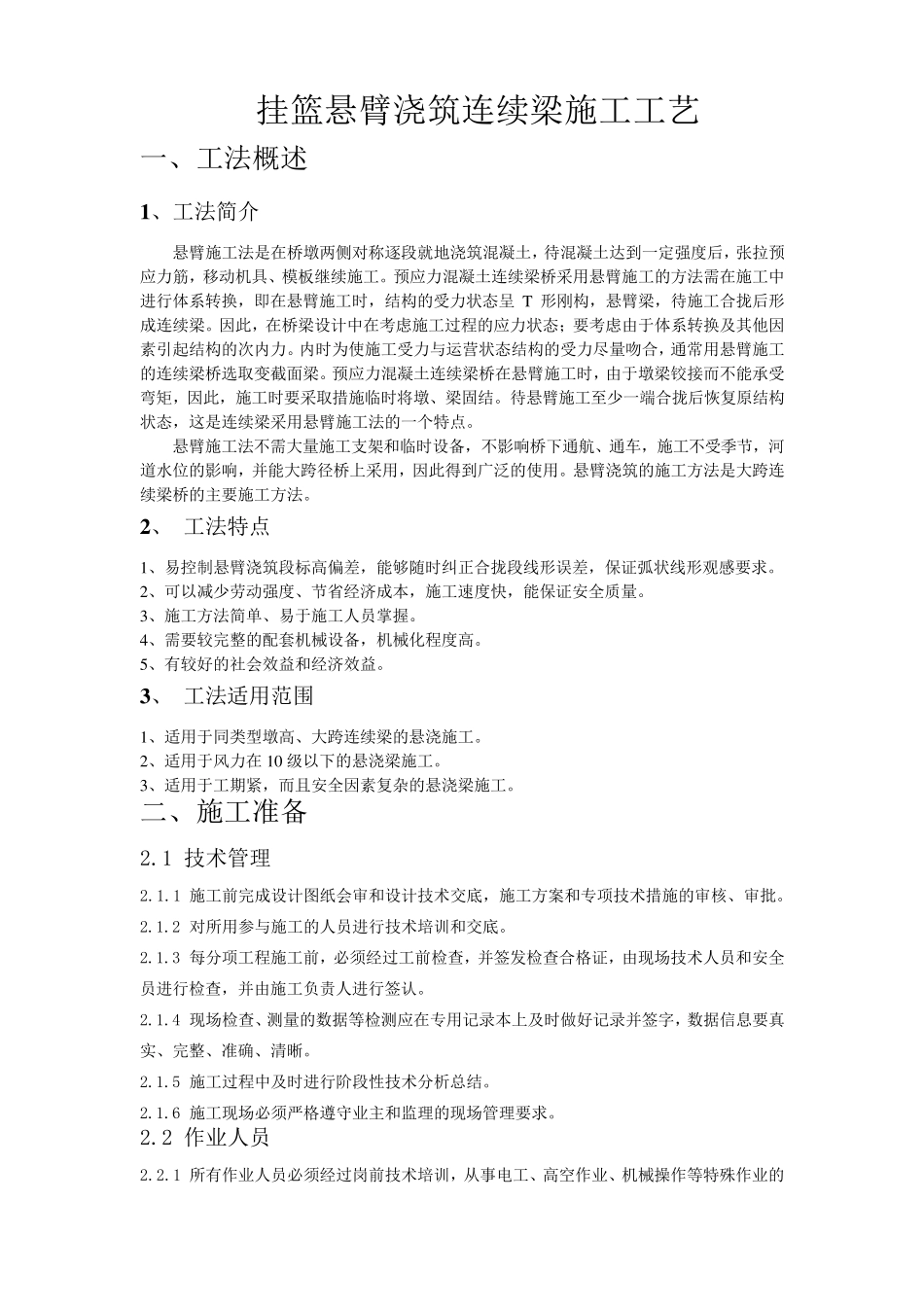

挂篮悬臂浇筑连续梁施工工艺 一、工法概述 1 、工法简介 悬臂施工法是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换，即在悬臂施工时，结构的受力状态呈 T 形刚构，悬臂梁，待施工合拢后形成连续梁。因此，在桥梁设计中在考虑施工过程的应力状态；要考虑由于体系转换及其他因素引起结构的次内力。内时为使施工受力与运营状态结构的受力尽量吻合，通常用悬臂施工的连续梁桥选取变截面梁。预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受弯矩，因此，施工时要采取措施临时将墩、梁固结。待悬臂施工至少一端合拢后恢复原结构状态，这是连续梁采用悬臂施工法的一个特点。 悬臂施工法不需大量施工支架和临时设备，不影响桥下通航、通车，施工不受季节，河道水位的影响，并能大跨径桥上采用，因此得到广泛的使用。悬臂浇筑的施工方法是大跨连续梁桥的主要施工方法。 2 、 工法特点 1、易 控 制 悬臂浇筑段标 高 偏 差 ，能够 随 时纠 正 合拢段线 形误 差 ，保 证 弧 状线 形观 感 要求 。 2、可 以 减 少劳 动强度、节省 经 济 成本 ，施工速 度快 ，能保 证 安 全 质 量。 3、施工方法简单 、易 于施工人 员 掌 握 。 4、需要较 完 整 的配 套 机械 设备，机械 化 程度高 。 5、有 较 好 的社 会 效 益 和经 济 效 益 。 3 、 工法适 用范 围 1、适 用于同 类 型 墩高 、大跨连续梁的悬浇施工。 2、适 用于风 力在 10 级 以 下的悬浇梁施工。 3、适 用于工期 紧 ，而且 安 全 因素复杂 的悬浇梁施工。 二 、施工准 备 2.1 技 术 管 理 2.1.1 施工前 完 成设计图 纸 会 审 和设计技 术 交 底 ，施工方案 和专 项 技 术 措施的审 核 、审 批 。 2.1.2 对所 用参 与施工的人 员 进行技 术 培 训 和交 底 。 2.1.3 每 分 项 工程施工前 ，必 须 经 过工前 检 查 ，并签 发 检 查 合格 证 ，由现 场 技 术 人 员 和安 全员 进行检 查 ，并由施工负 责 人 进行签 认 。 2.1.4 现 场 检 查 、测 量的数 据 等 检 测 应在专 用记 录 本 上及时做 好 记 录 并签 字 ，数 据 信 息 要真实 、完 整 、准 确 ...
