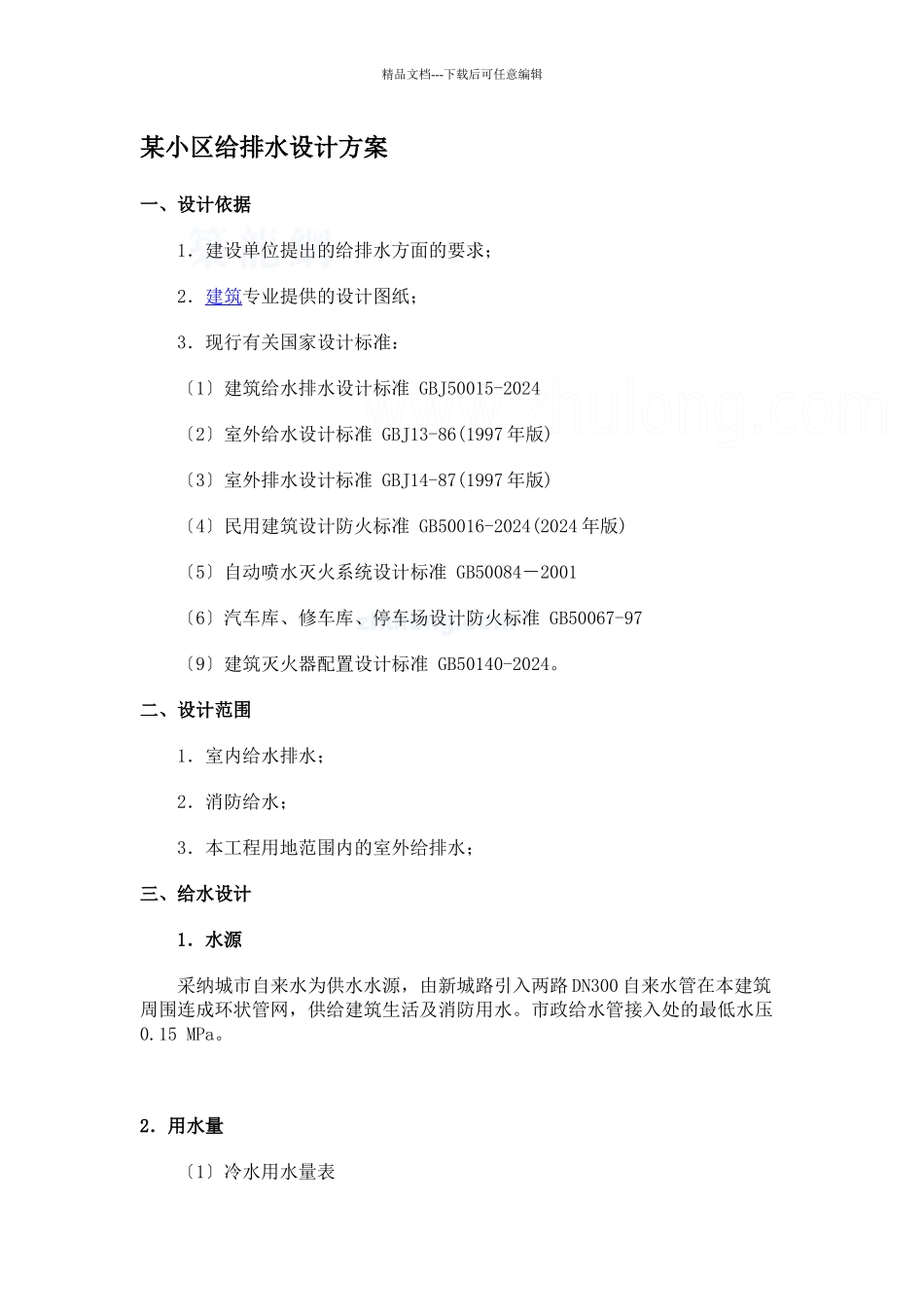

精品文档---下载后可任意编辑某小区给排水设计方案一、设计依据 1．建设单位提出的给排水方面的要求； 2．建筑专业提供的设计图纸； 3．现行有关国家设计标准：〔1〕建筑给水排水设计标准 GBJ50015-2024〔2〕室外给水设计标准 GBJ13-86(1997 年版)〔3〕室外排水设计标准 GBJ14-87(1997 年版)〔4〕民用建筑设计防火标准 GB50016-2024(2024 年版)〔5〕自动喷水灭火系统设计标准 GB50084－2001〔6〕汽车库、修车库、停车场设计防火标准 GB50067-97〔9〕建筑灭火器配置设计标准 GB50140-2024。二、设计范围 1．室内给水排水； 2．消防给水； 3．本工程用地范围内的室外给排水；三、给水设计 1．水源 采纳城市自来水为供水水源，由新城路引入两路 DN300 自来水管在本建筑周围连成环状管网，供给建筑生活及消防用水。市政给水管接入处的最低水压0.15 MPa。 2．用水量 〔1〕冷水用水量表 精品文档---下载后可任意编辑各用水部位统计结果如下用水部位用水标准单位数量用水时间变化系数最大日最大时平均时别墅(有大便器、洗脸盆、洗涤盆、洗衣机、洒水拴，家用热水机组和淋浴设备)L/人·d3230办公楼L/人·班100幼儿园、托儿所(无住宿)L/人·d979商场L/平方米营业厅面积·d1180居住小区绿化浇洒用水L/平方米·d11527浇洒道路和场地用水L/平方米·次2500绿化用水2.00L/平方米·次11527总计如下未预见水量百分比：15％最大日用水量：1230.61 〔立方米〕最大时用水量：〔立方米〕平均时用水量：〔立方米〕3．给水系统(1)供水分区及供水方式根据市政自来水的水压、建筑的高度和建筑的实际情况给水系统采纳以下分区方式：建筑物地下室～地上 3 层由市政给水管网直接供给；4 层至六层由低区无负压变频全自动供水设备供给。精品文档---下载后可任意编辑(2)管理与计量 每户分设水表,独立计量管理。 (3)室内洗浴热水由太阳能热水器及燃气热水器提供。四、排水设计 1．排水体制及排放要求 采纳雨污水分流的排水体制，雨水聚集后排入新城路市政雨水管网；污水集中排至室外化粪池，经初步处理后，排入东风路市政污水管网。 2．排水量及污水处理设施 生活污废水最高日排水量约为 1107m3/d，采纳化粪池处理。 3．地下室排水 地下汽车库排水以及地下设备机房内的废水分别排由集水井收集，再由潜水泵分别提升至室外检查井中，潜水泵由集水井池内的水位继电器自动控制启闭。 4．雨水排水系统〔1〕雨水暴雨强度公式 设计重现期 T 屋面...
