挂车ABS安装图解

挂车ABS安装图解_第1页
1/18
挂车ABS安装图解_第2页
2/18
挂车ABS安装图解_第3页
3/18

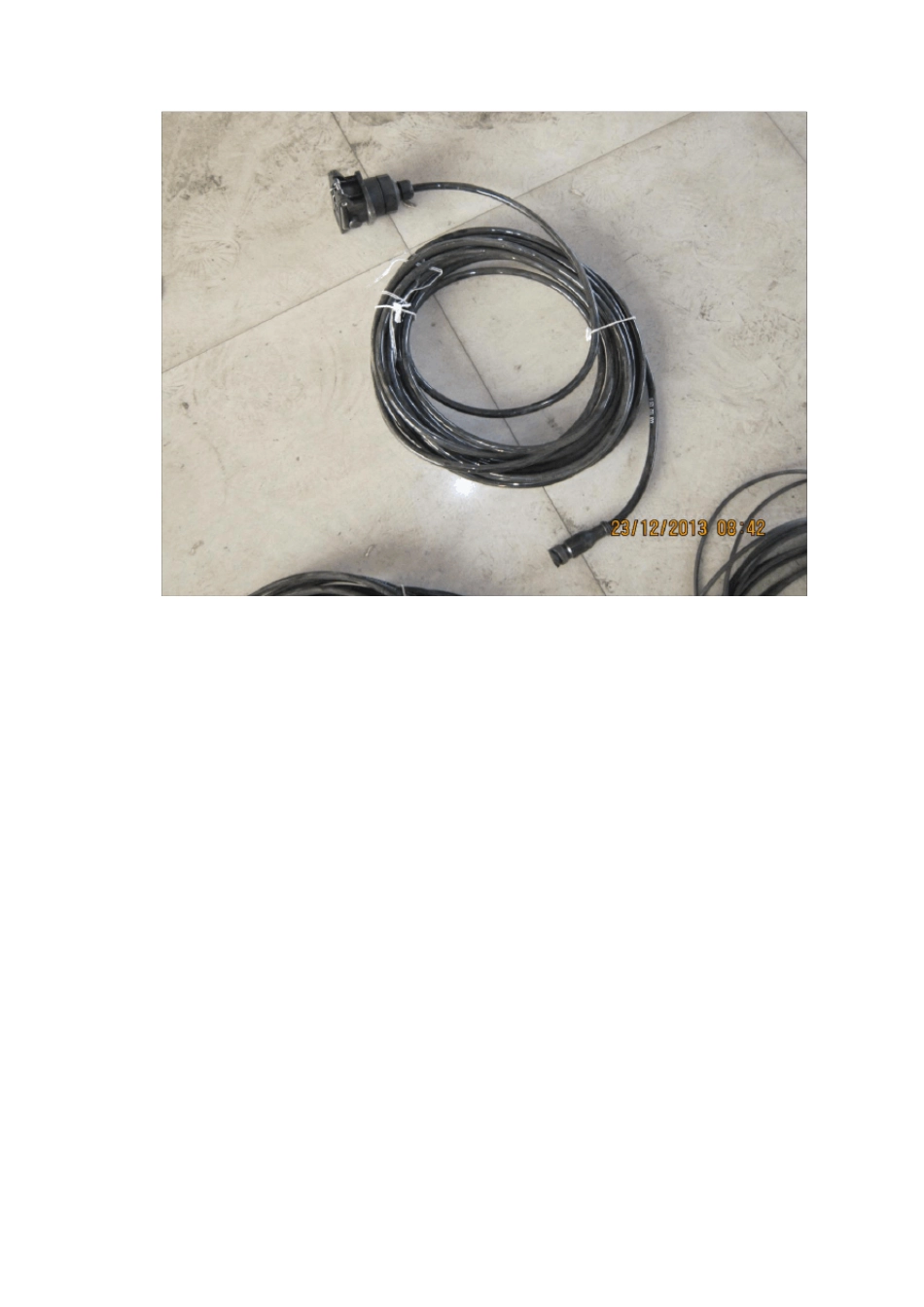

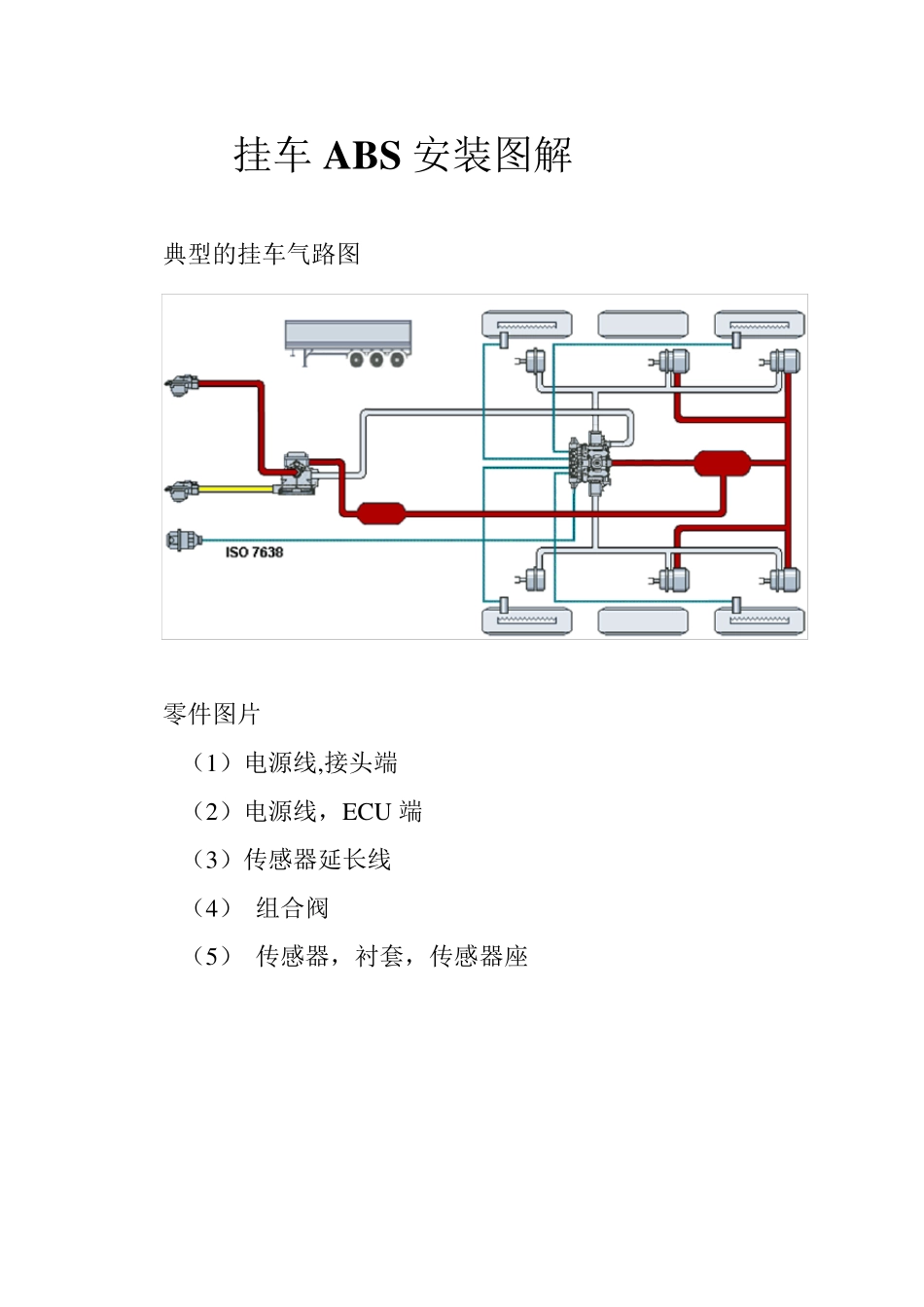

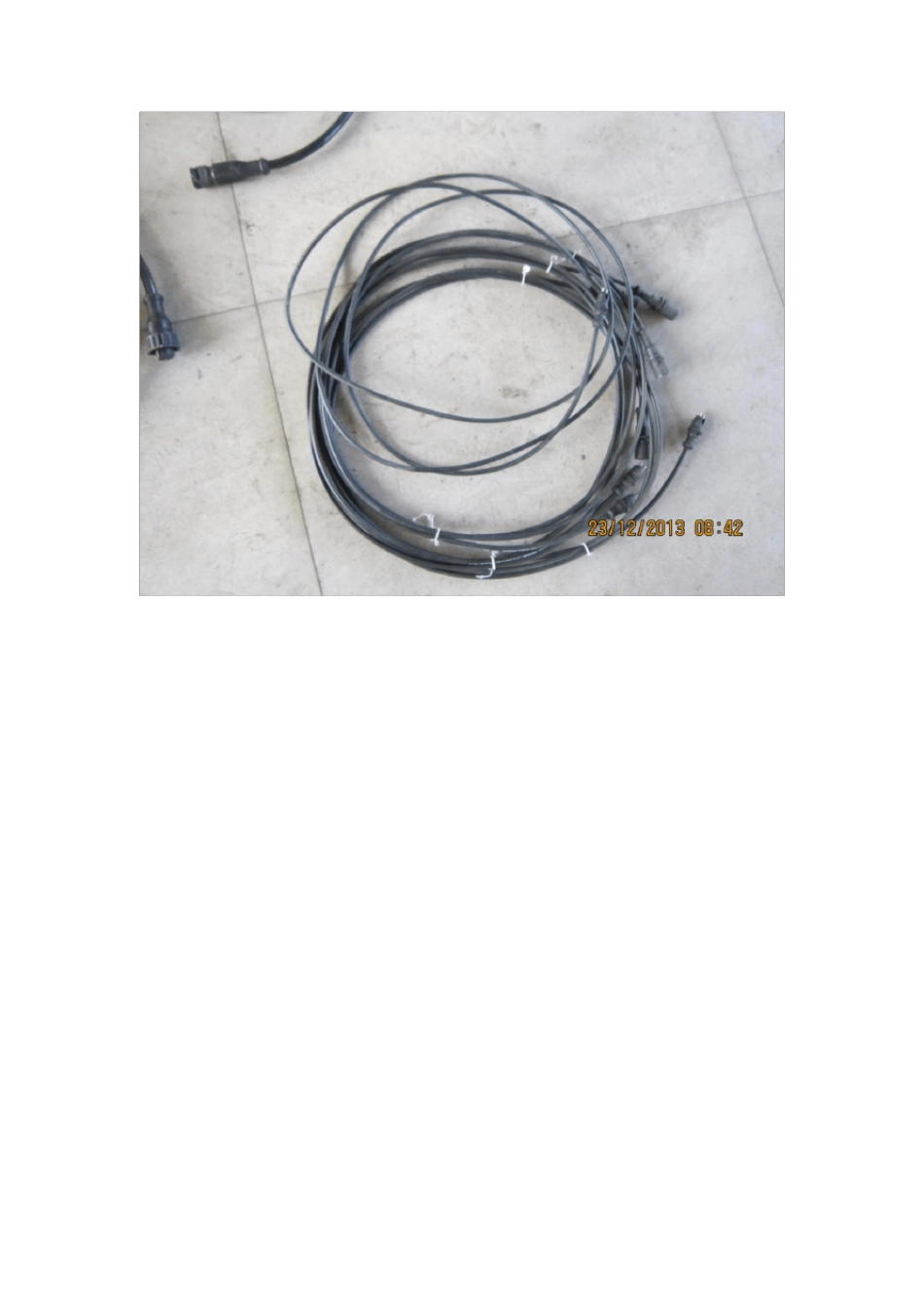

挂车ABS安装图解 典型的挂车气路图 零件图片 (1)电源线,接头端 (2)电源线,ECU 端 (3)传感器延长线 (4) 组合阀 (5) 传感器,衬套,传感器座 安装图解 (1 )把四根传感器线用直径6 个的气管套上保护一下 (1 )用机油加热齿圈 (2 )拆卸分解轮毂与刹车鼓 (3 )安装齿圈,把加热后的齿圈安装在轮毂的凸台处,并且用压缩空气清洁齿圈用压缩空气吹净齿圈上面残留的机油 (4 )安装轮毂,焊接传感器座把轮毂按照正常安装要求安装在车轴上,焊接传感器座 (5 )拆下轮毂 (6)安装传感器 (7 )组装好轮毂和刹车鼓,并且安装在车轴上 把轮毂往轴上安装时不要直接推到底,要留一定的量,用轴头螺母慢慢紧到位。 (8)安装组合阀及管路 1)组合阀固定在车架上,排气口必须竖直向下。组合阀 1 口至储气筒的管路内经最小 12m m 。 组合阀 2 口至制动分室管路内经最小 9m m 。 2)控制管路用直径 10 个的管子或 8 个的管子,挂车的制动响应时间要比用直径 12的管子响应时间短。 3)挂车紧急继动阀建议使用汉德阀,优点是制动的响应时间比其它的阀效果要好,最明显的效果是制动解除的快,可以说抬起脚刹车踏板,听到的是主车和挂车同时放气。 4)传感器延长线和传感器线的插头按照图片所示处理效果最好。 5)线路捆扎必须牢靠
