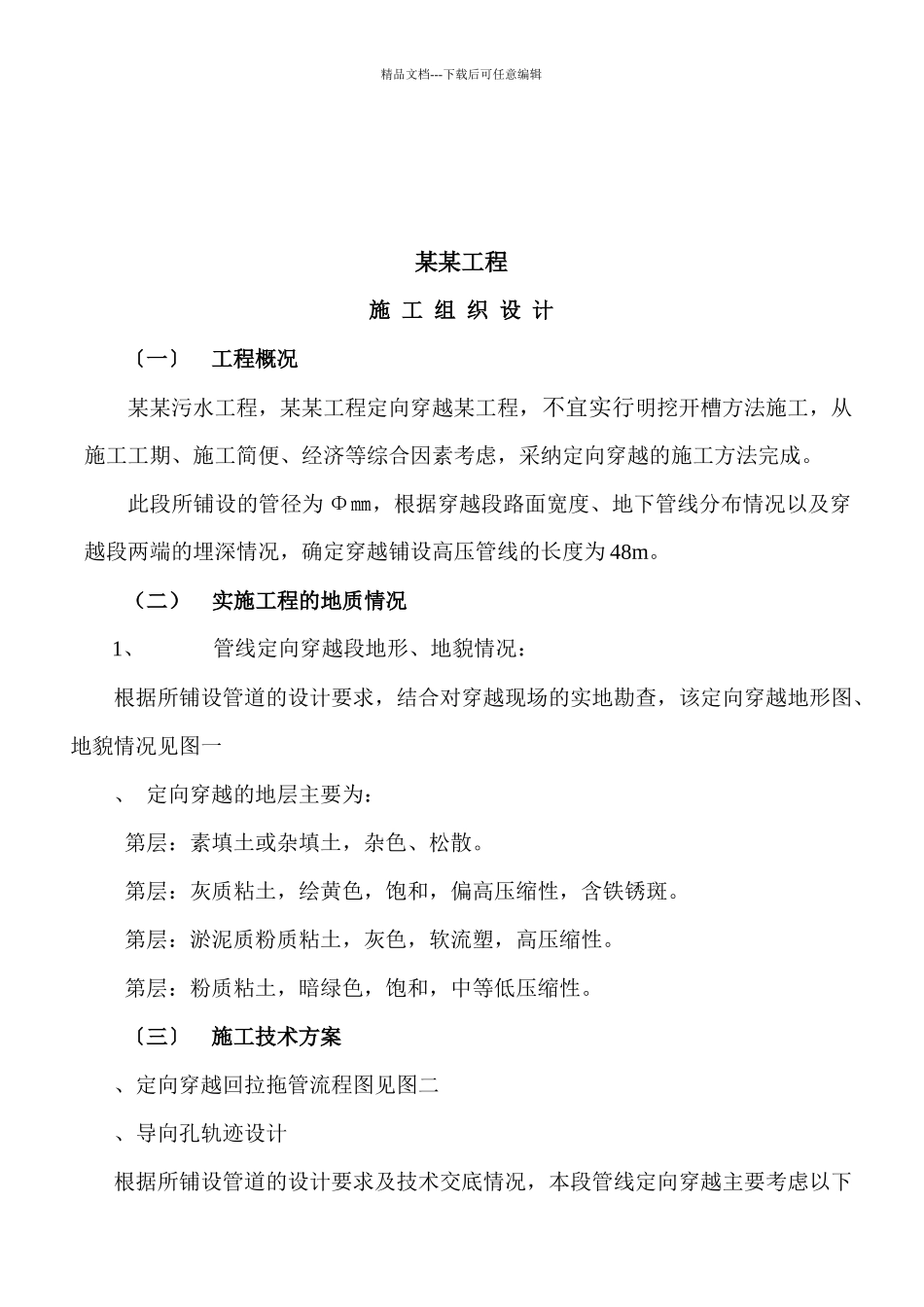

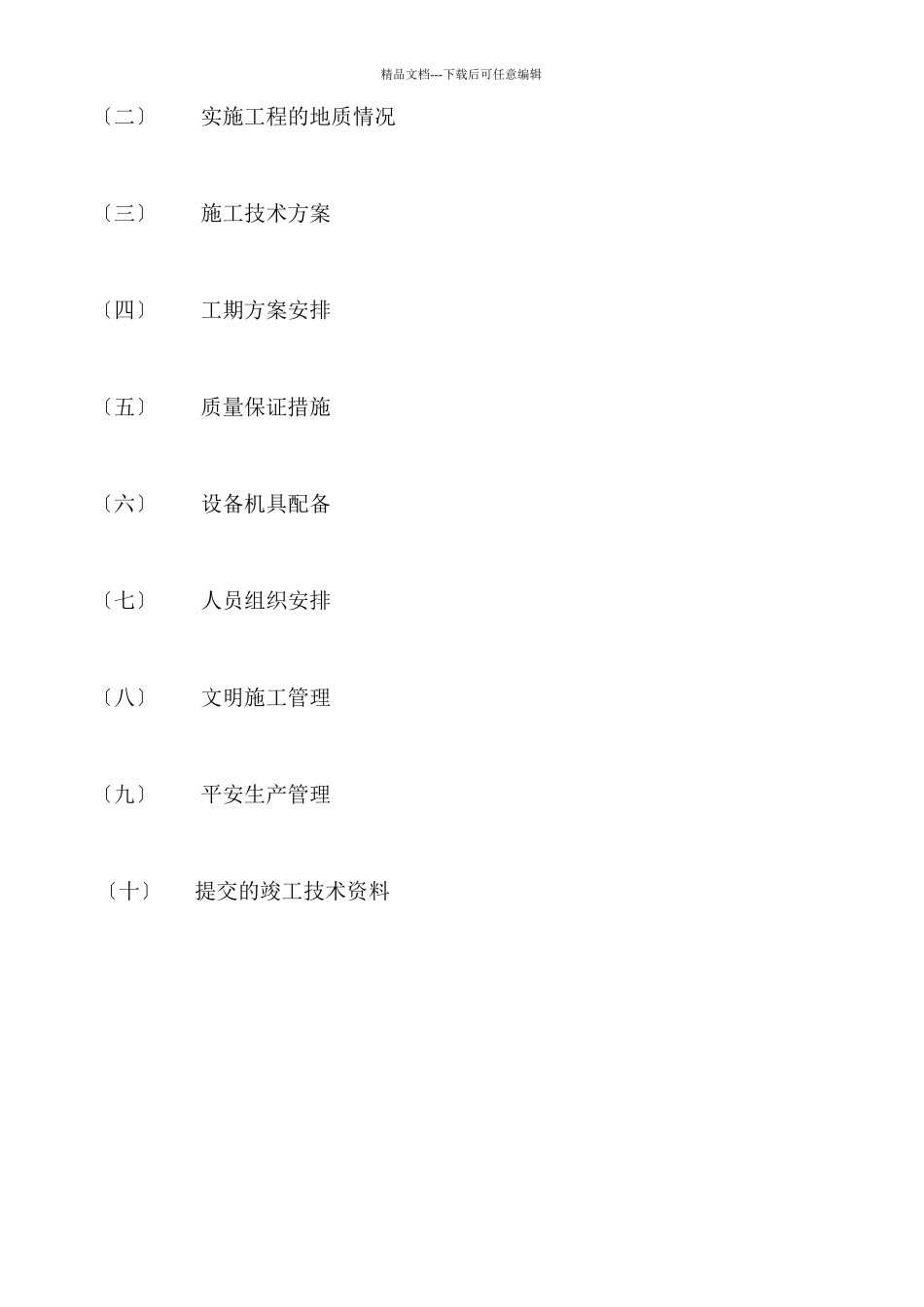

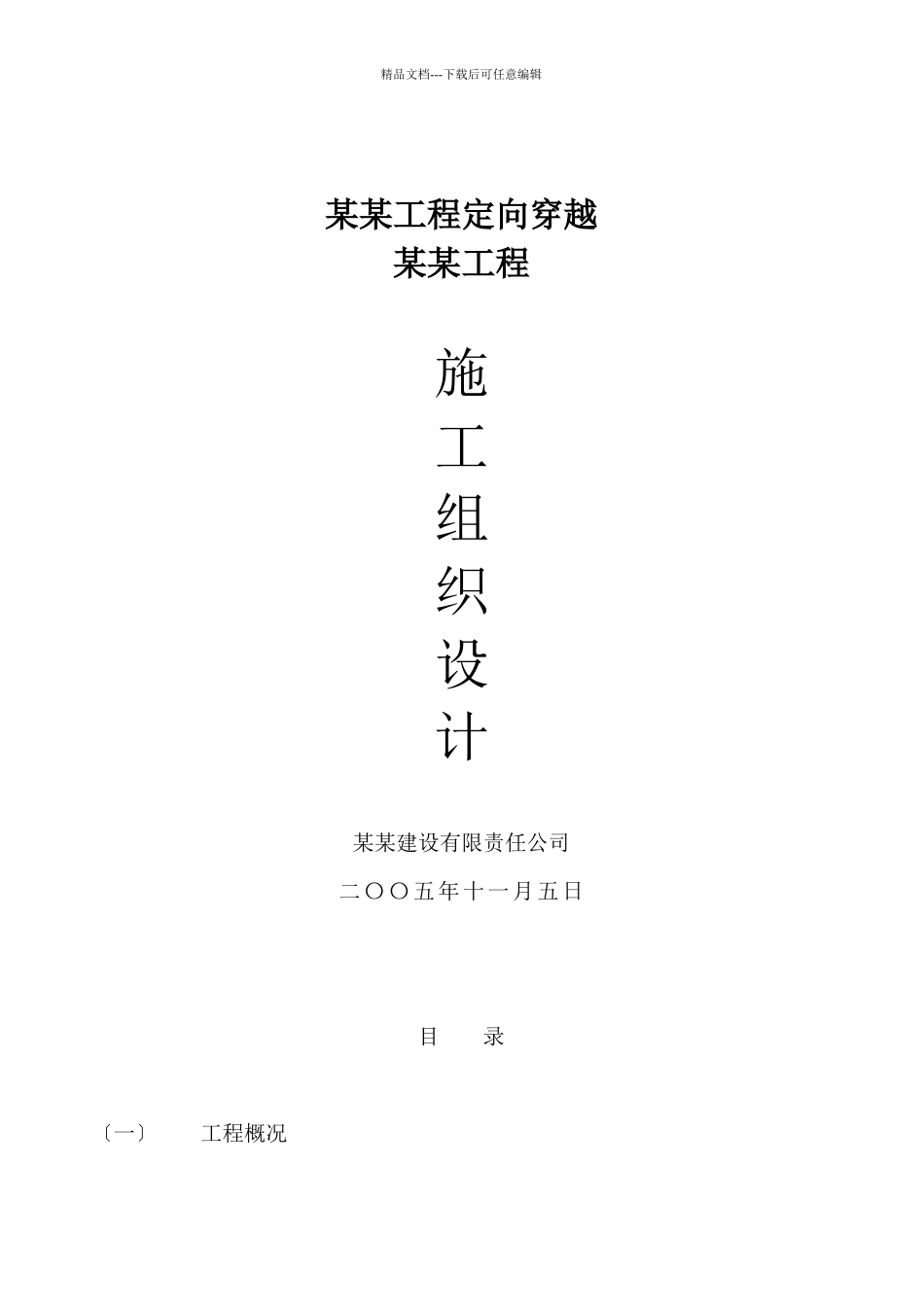

精品文档---下载后可任意编辑某某工程定向穿越某某工程施工组织设计某某建设有限责任公司二〇〇五年十一月五日目 录〔一〕 工程概况精品文档---下载后可任意编辑〔二〕 实施工程的地质情况〔三〕 施工技术方案〔四〕 工期方案安排〔五〕 质量保证措施〔六〕 设备机具配备〔七〕 人员组织安排〔八〕 文明施工管理〔九〕 平安生产管理〔十〕 提交的竣工技术资料精品文档---下载后可任意编辑某某工程施 工 组 织 设 计〔一〕 工程概况某某污水工程，某某工程定向穿越某工程，不宜实行明挖开槽方法施工，从施工工期、施工简便、经济等综合因素考虑，采纳定向穿越的施工方法完成。此段所铺设的管径为 Φ㎜，根据穿越段路面宽度、地下管线分布情况以及穿越段两端的埋深情况，确定穿越铺设高压管线的长度为 48m。（二）实施工程的地质情况1、管线定向穿越段地形、地貌情况：根据所铺设管道的设计要求，结合对穿越现场的实地勘查，该定向穿越地形图、地貌情况见图一、 定向穿越的地层主要为：第层：素填土或杂填土，杂色、松散。 第层：灰质粘土，绘黄色，饱和，偏高压缩性，含铁锈斑。第层：淤泥质粉质粘土，灰色，软流塑，高压缩性。第层：粉质粘土，暗绿色，饱和，中等低压缩性。 〔三〕 施工技术方案、定向穿越回拉拖管流程图见图二、导向孔轨迹设计根据所铺设管道的设计要求及技术交底情况，本段管线定向穿越主要考虑以下精品文档---下载后可任意编辑几方面的因素：、出、入土点距某某路 11m、2m，穿越管线入、出土点两端埋深分别为。、管线穿越路面下新奇土层下深度不小于。、穿越轨迹要满足钢管曲率半径的要求，穿越设计轨迹图三。、钻机就位〔〕、测量放线：确定管线的入土点与出土点；选好放线高程基准点，对管线穿越分段进行高程测量，利于导向孔施工时深度的控制。〔〕、钻机就位于主工作坑〔入土点〕后～米处，进行场地平整，铺设枕木和木板，钻机四周挖排水沟槽，对测量放线中心桩进行复测后最终确定钻机就位点，确保钻机中心与入土点、出土点成一条直线。〔〕、在入土点与出土点附近各挖一个泥浆池，用于排放泥浆，利于施工场地的洁净，泥浆池尺寸为：××。〔〕、距钻机后 2m 处，挖地锚坑个，长 m，宽 m，深，用于固定钻机。〔〕、钻机就位完成后，进行系统连接、试运转,保证设备正常运行。、 导向孔施工导向孔的施工主要依据设计轨迹，采纳导向钻头内的探头盒发射一定频率的电磁波传到地表。地面导向仪收到...
