挑战杯大学生课外学术科技作品竞赛获奖作品范本

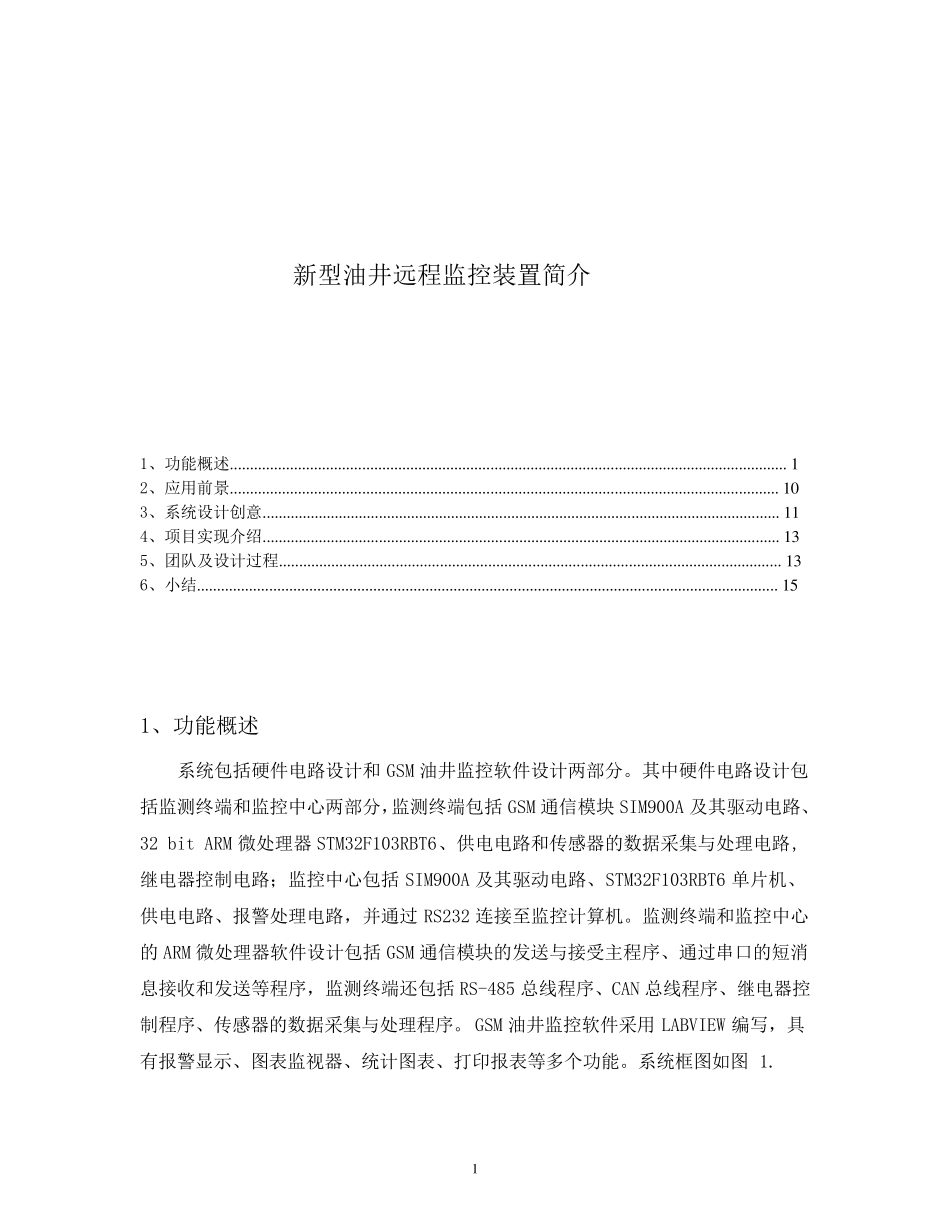

挑战杯大学生课外学术科技作品竞赛获奖作品范本_第1页
1/15

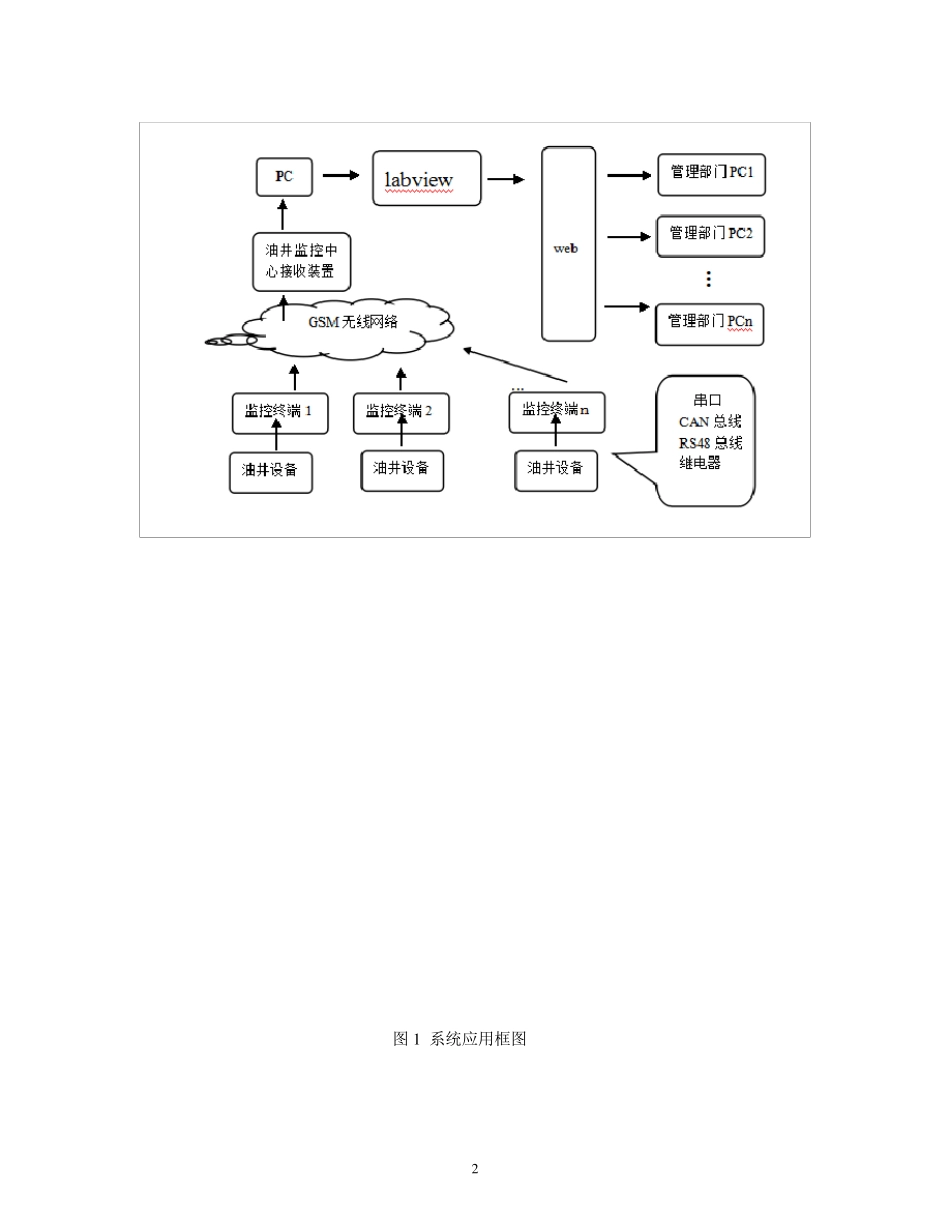

挑战杯大学生课外学术科技作品竞赛获奖作品范本_第2页
2/15

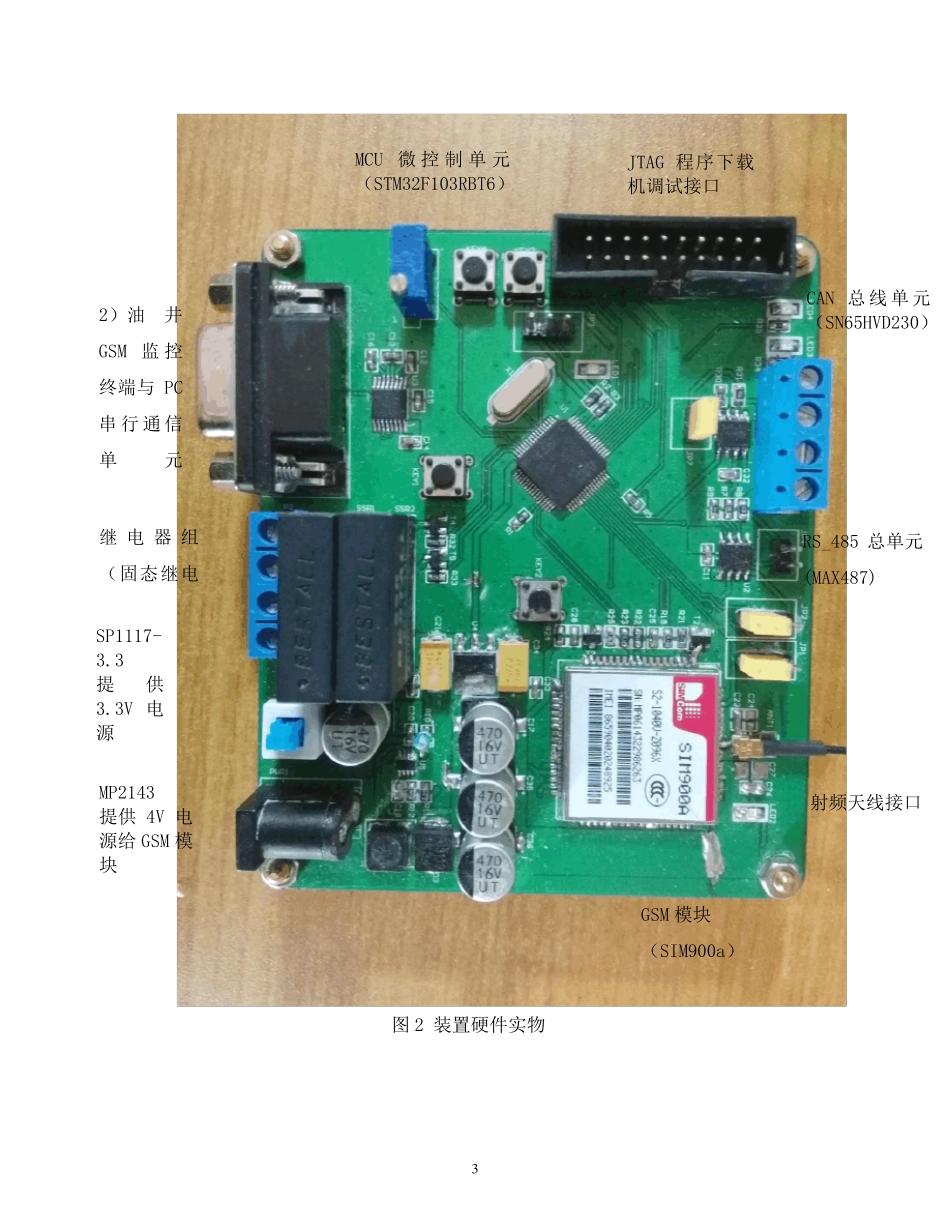

挑战杯大学生课外学术科技作品竞赛获奖作品范本_第3页
3/15
1 新型油井远程监控装置简介 1、功能概述 ........................................................................................................................................... 1 2、应用前景 ......................................................................................................................................... 1 0 3、系统设计创意 ................................................................................................................................. 1 1 4、项目实现介绍 ................................................................................................................................. 1 3 5、团队及设计过程 ............................................................................................................................. 1 3 6、小结................................................................................................................................................. 1 5 1、功能概述 系统包括硬件电路设计和 GSM 油井监控软件设计两部分。其中硬件电路设计包括监测终端和监控中心两部分,监测终端包括 GSM 通信模块 SIM900A 及其驱动电路、32 bit ARM 微处理器 STM32F103RBT6、供电电路和传感器的数据采集与处理电路,继电器控制电路;监控中心包括 SIM900A 及其驱动电路、STM32F103RBT6 单片机、供电电路、报警处理电路,并通过 RS232 连接至监控计算机。监测终端和监控中心的 ARM 微处理器软件设计包括 GSM 通信模块的发送与接受主程序、通过串口的短消息接收和发送等程序,监测终端还包括 RS-485 总线程序、CAN 总线程序、继电器控制程序、传感器的数据采集与处理程序。 GSM 油井监控软件采用 LABVIEW 编写,具有报警显示、图表监视器、统计图表、打印报表等多个功能。系统框图如图 1. 2 图 1 系统应用框图 3 图2 装置硬件实物 2)油井GSM 监控终端与PC串行通信单元MP2143 提供4V 电源给GSM 模块 CAN 总线单元(SN65HVD230) GSM 模块 (SIM900a) MCU 微控制单元(STM32F103RBT6) JTAG 程序下载机调试接口 SP1117-3.3 提供3.3V 电源 射频天线接口 RS_485 总单元(MAX487) 继 电器 组(固态继电 4 1)MCU 微控制单...
