挖沟槽计算工程量的内墙长度要减垫层宽度么

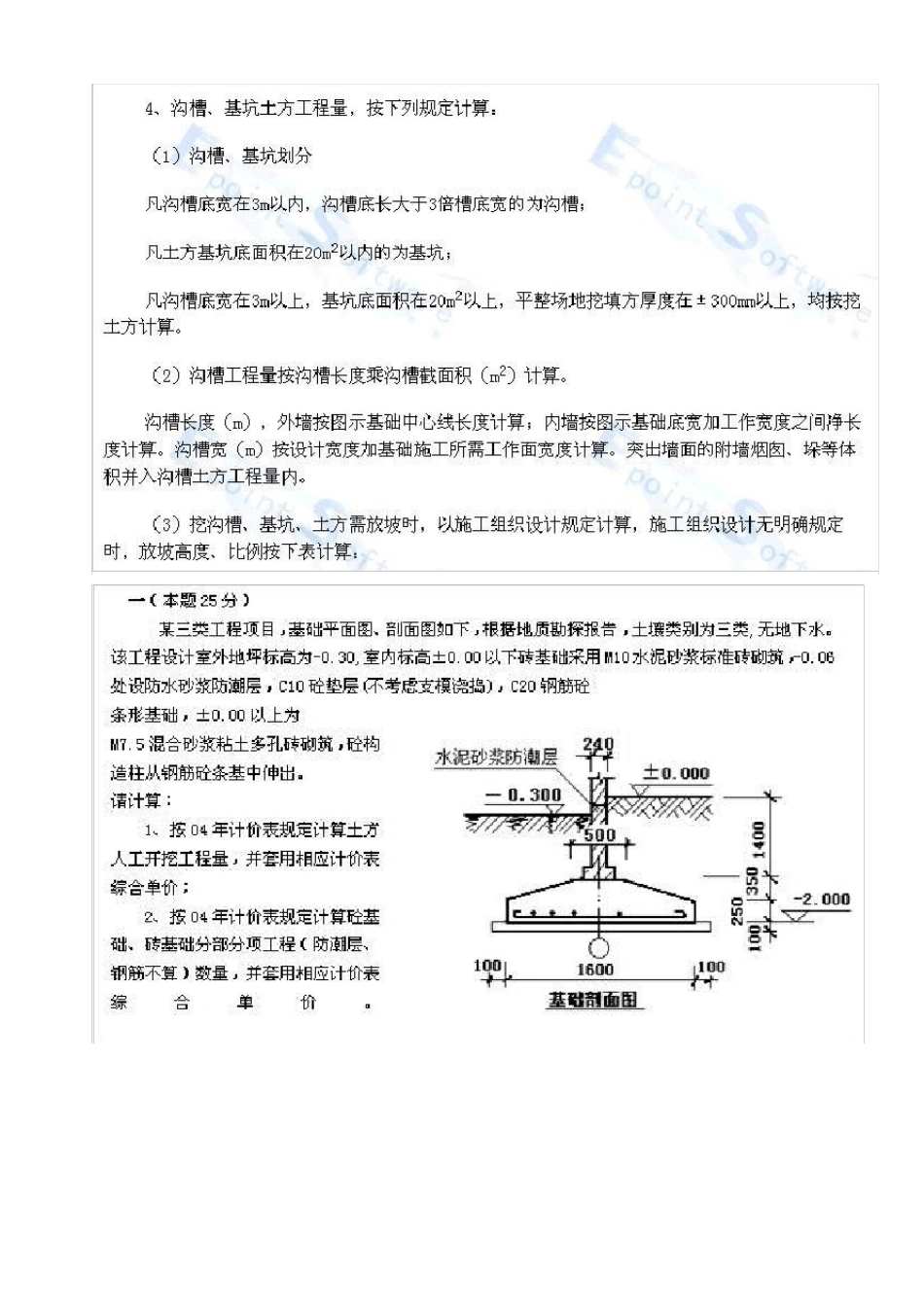

挖沟槽计算工程量的内墙长度要减垫层宽度么_第1页
1/7

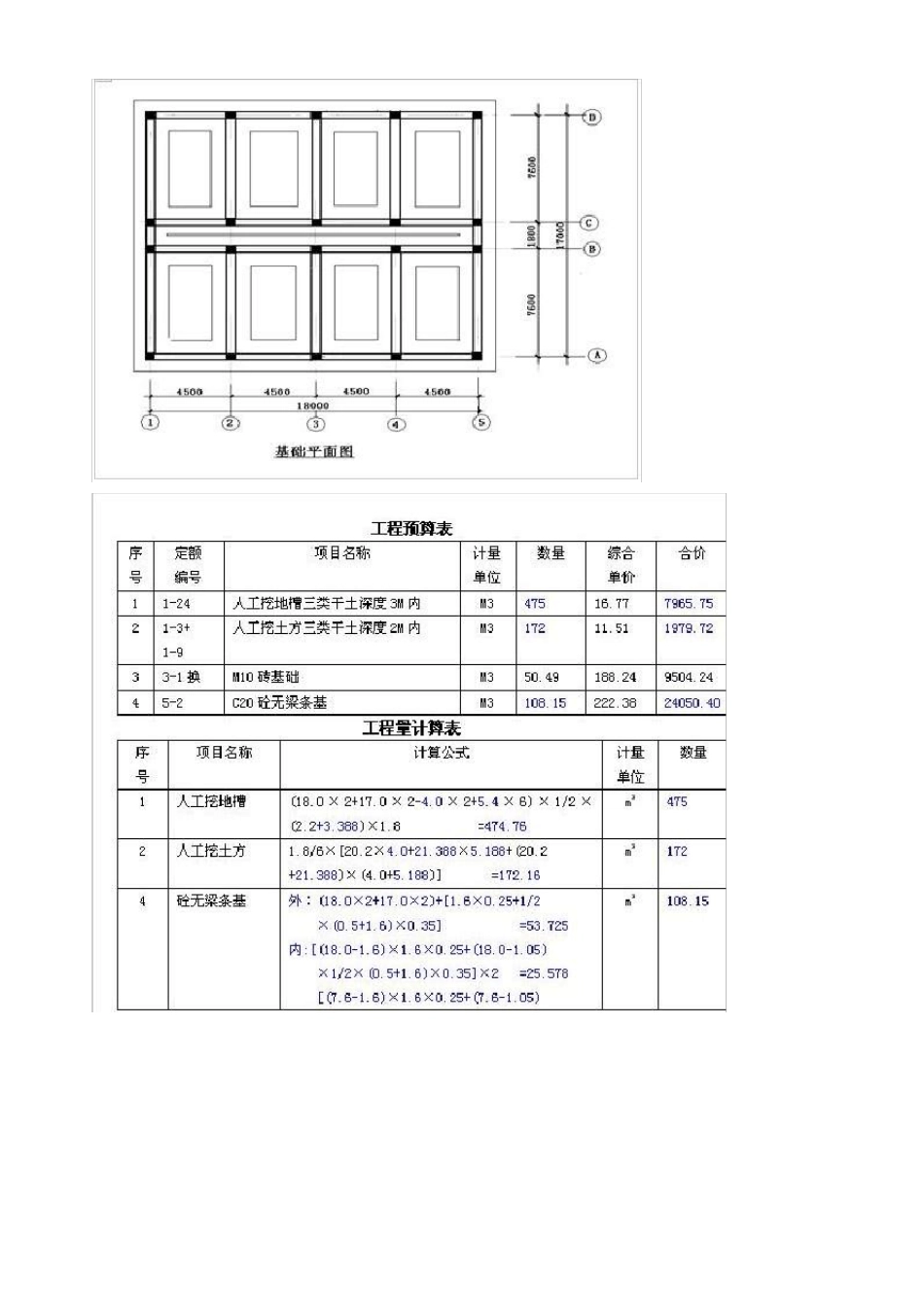

挖沟槽计算工程量的内墙长度要减垫层宽度么_第2页
2/7

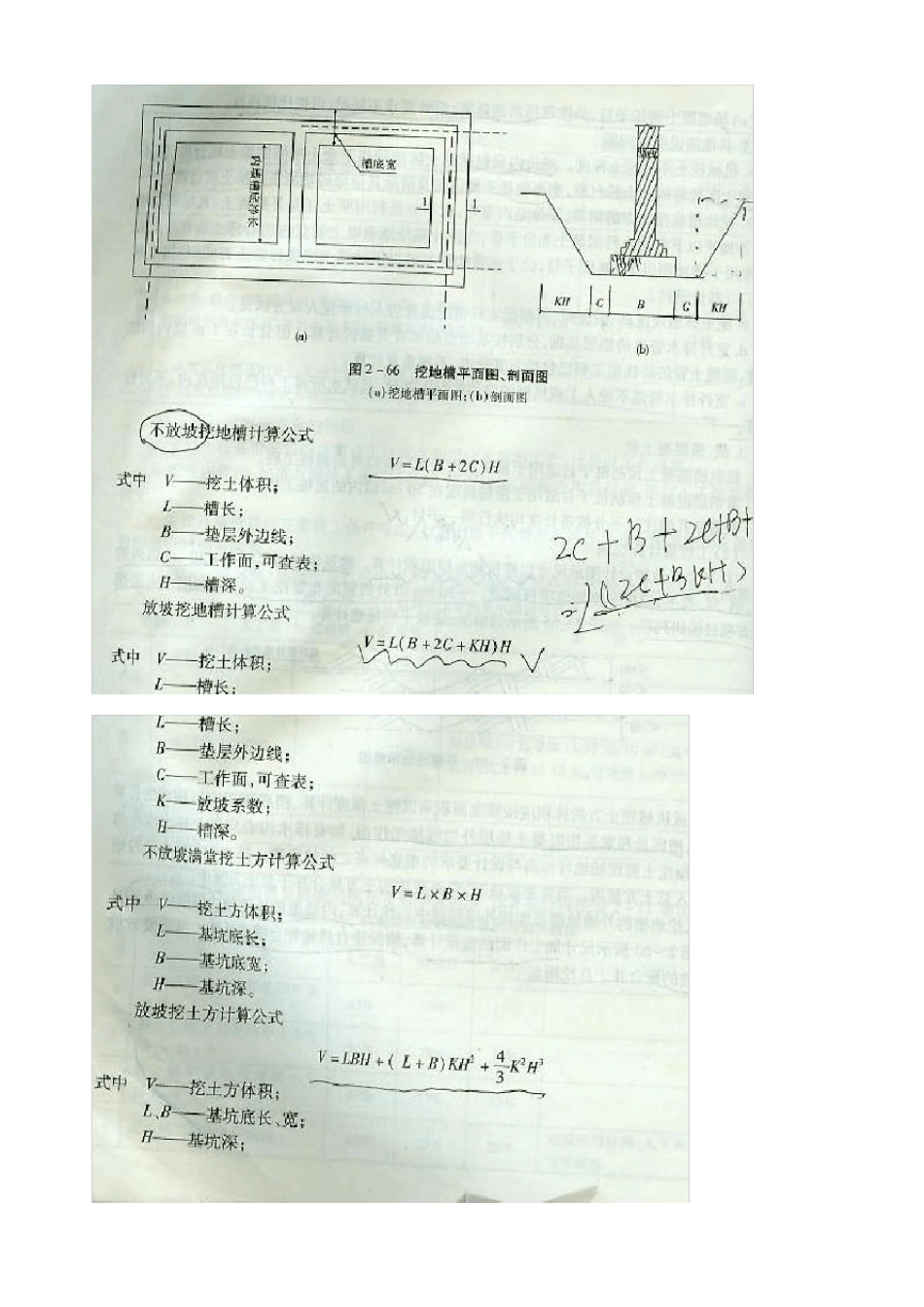

挖沟槽计算工程量的内墙长度要减垫层宽度么_第3页
3/7
挖沟槽计算工程量的内墙长度要减垫层宽度么? 没有要求放坡、垫层宽是外墙宽的3 倍的沟槽。在计算内墙长度时,是直接用剪掉墙宽的内墙净长度计算,还是需要再减掉垫层的宽度呢? 答:都不是,内墙沟槽长度应该是减掉外墙沟槽的宽度。 举个例子:外墙钢筋混凝土基础宽度1000m m ,垫层每边多出基础宽度100m m ,即垫层宽1200m m ,则外墙的槽底宽度为基础底宽加工作面,混凝土支模板工作边为 0.3m ,则外墙的槽底宽度为 1+0.3*2=1600m m 。假设内墙轴线距离 10 米,则内墙沟槽长度为10-1.6/2*2=8.4m 沟槽的计算长度如何进行计算 沟槽:槽底宽度(设计图示的基础或垫层的宽度)3m 以内,且槽长大于 3 倍槽宽的为沟槽。 挖沟槽工程量: 1)无垫层,不放坡,不带挡土板,无工作面:V=aHL 2)无垫层,不放坡,不带挡土板,有工作面:V=(a+2c)HL 3)在垫层上面放坡:V=[(a+2c+Kh)h+(B+2C1)(H-h)】L 4)无垫层,双面支挡土板:V=(a+2c+0.2)HL 5)无垫层,一面支挡土板、一面放坡:V=(a+2c+0.1+KH/2)HL 其中:V=挖土工程量(m 3) a=基础宽(m ) c=基础工作面宽(m ) K=综合放坡系数 h=垫层上表面至室外地坪的高度(m ) B=沟槽内垫层的宽度(m ) c1=垫层工作面(m ) H=挖土深度(m ) L=外墙为中心线长度;内墙为基础(垫层)底面之间的净长度(m) 内墙沟槽土石方计算:按设计图示(相交墙体)基础(汗垫层)底面之间的净长度计算是什么意思? 如外墙基础垫层宽是 2.0 米,内墙基础宽是 1.6 米,房子的外墙中对中长是 20 米,宽中对中(进深 10 米),为 240 内外墙.算外墙基础净长和内墙基础净长, 先算外墙基础净长,一般外墙长等于中心线长,那么就是(20+10)*2=60 米,内墙垫层长就是 10 米--每边 1 米乘2 边=10 米-2 米=8 米,就是内墙的垫层净长! 二、 计算规则 和计算方 法 1 、 人工平整场地 土 方 开挖前, 常需 要对施工现场高 低不 平的部位进 行 平整, 以 便进 行 房屋的定位放线 。 平整场地 工程量不 分土 壤类别, 按 建筑物外 墙外 边 线 每 边 各加2 m , 以 平方 米 为 单位计算。 其 计算公式: 场地 平整的工程量= ∑ ( 长度+4 ) ×( 宽度+4 ) 或:场地平整的工程量= S底+2 ×L外+1 6 2 、 人 工挖 土 方 人 工挖 土 要 根 据 土 壤 类 别 、 施 工方 法 等 分 别 按 挖...
