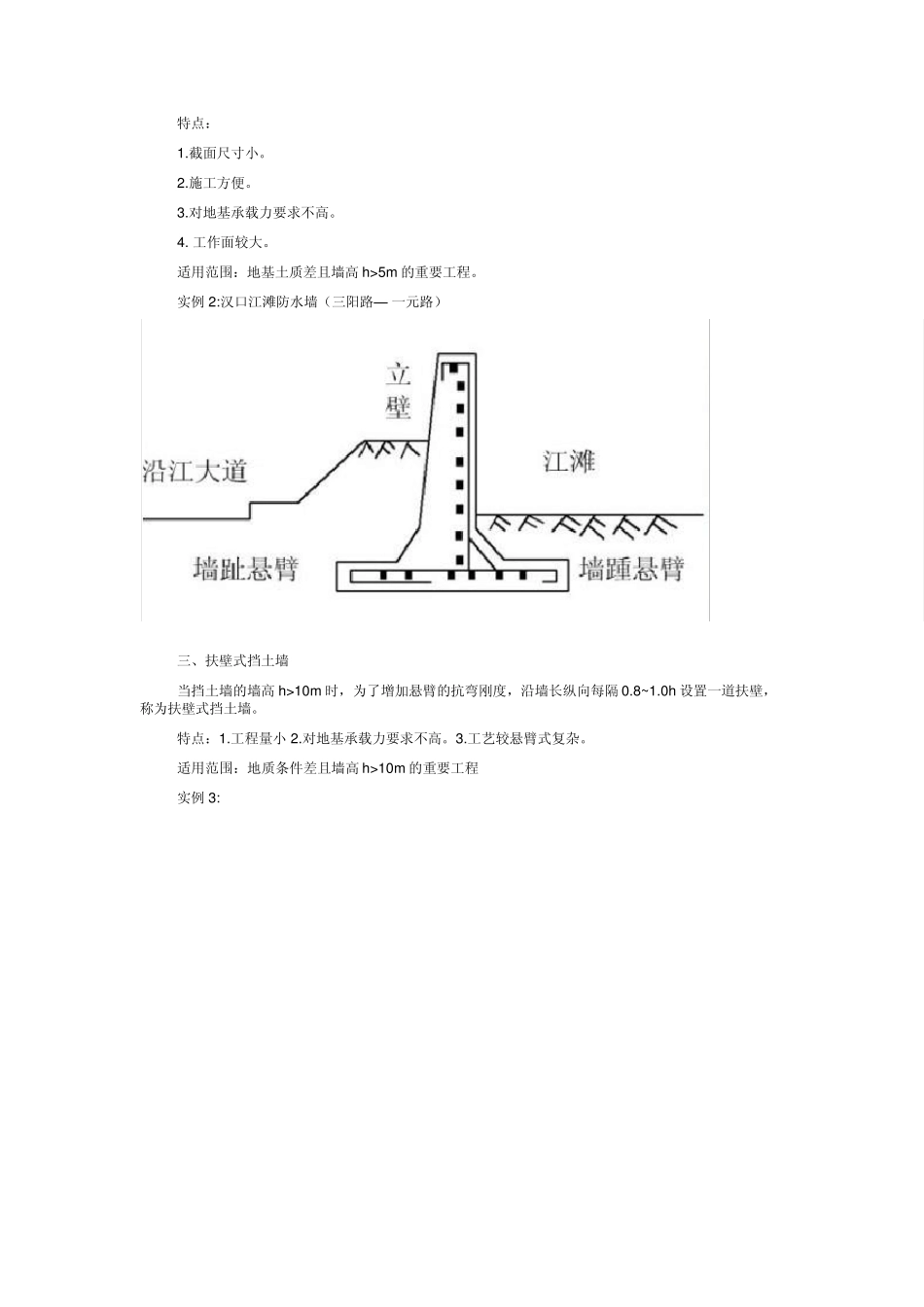

挡土墙与块石、砖或素混凝土挡土墙的比较_第2页
2/7

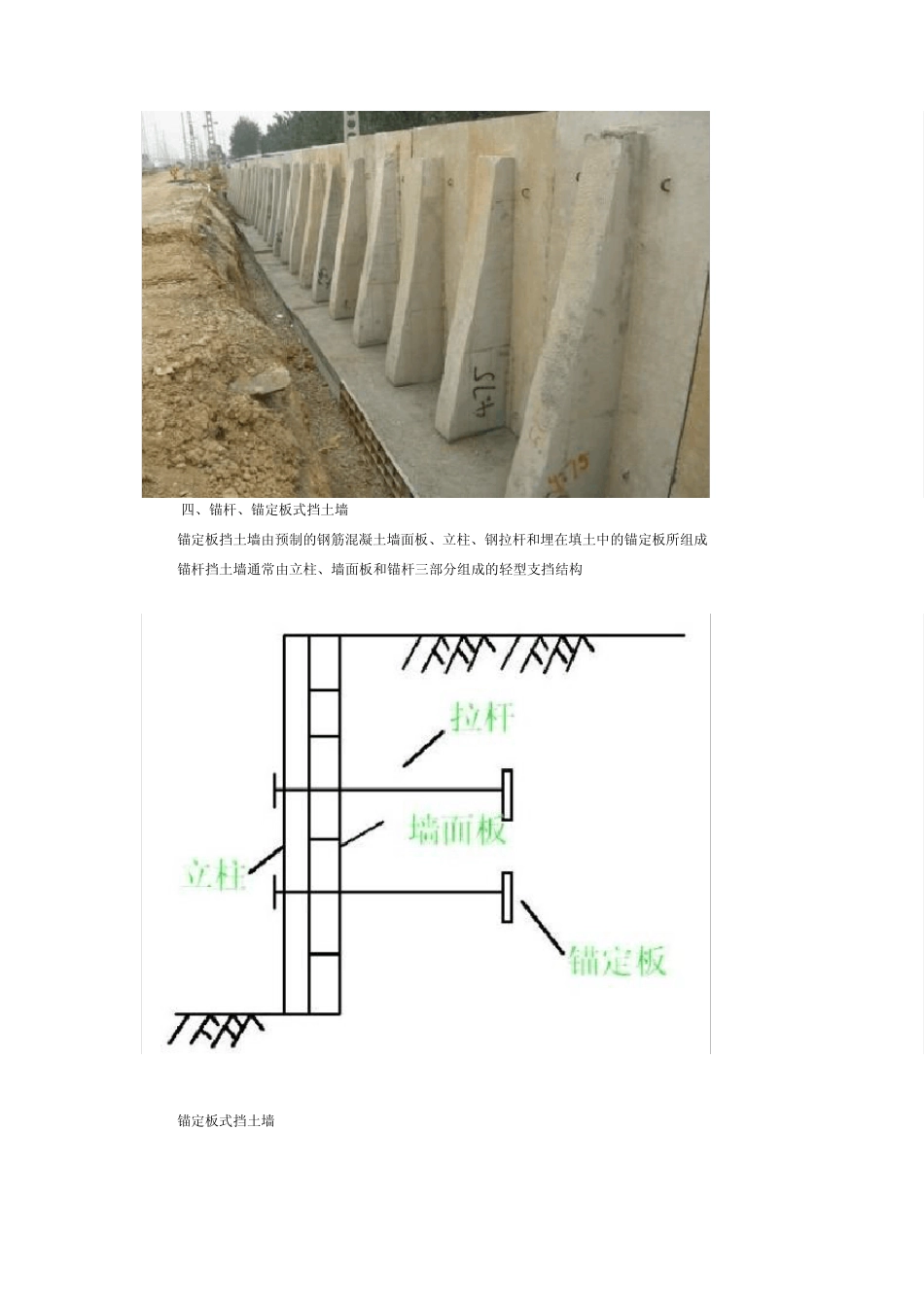

挡土墙与块石、砖或素混凝土挡土墙的比较_第3页
3/7
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。根据挡土墙的设置位置不同,分为路肩墙、路堤墙、路堑墙和山坡墙等。根据挡土墙稳定的机理不同,挡土墙又有很多形式,主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。我给大家简单介绍几种常用的挡土墙。 一、重力式挡土墙 重力式挡土墙一般用块石、砖或素混凝土筑成,它是靠挡土墙本身所受到的重力保持稳定,通常用于 h<5m 的低挡土墙。 特点:1.结构简单,施工方便。 2.施工工期短。 3.能就地取材。 4. 对地基承载力要求高。 5.工程量大,沉降量大。 适用范围:墙高h< 5m 且地基承载力较高地段 实例1:汉南区省道汉仙线K1+450 处,在塌方处修建了重力式挡土墙 二、悬壁(臂)式挡土墙 悬臂式挡土墙多用钢筋混凝土做成,它的稳定性主要靠墙踵悬臂以上的土所受重力维持,它的悬臂部分的拉应力由钢筋来承受。 特点: 1.截面尺寸小。 2.施工方便。 3.对地基承载力要求不高。 4. 工作面较大。 适用范围:地基土质差且墙高h>5m 的重要工程。 实例2:汉口江滩防水墙(三阳路— 一元路) 三、扶壁式挡土墙 当挡土墙的墙高h>10m 时,为了增加悬臂的抗弯刚度,沿墙长纵向每隔 0.8~1.0h 设置一道扶壁,称为扶壁式挡土墙。 特点:1.工程量小 2.对地基承载力要求不高。3.工艺较悬臂式复杂。 适用范围:地质条件差且墙高h>10m 的重要工程 实例3: 四、锚杆、锚定板式挡土墙 锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成 锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构 锚定板式挡土墙 锚杆挡土墙 特点:1.结构轻,柔性大。2.工程量少,造价低。3.施工工艺较复杂 适用范围: 适用于地基承载力较低的重要工程,墙高可达27m 。 五、加筋挡土墙 加筋挡土墙由面板、拉筋组成。依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。 ? 特点:1、结构轻,刚度大。2、设计、施工简单。 ? 适用范围:加固河堤、围堰等 ? 实例 4 格宾挡土墙优势和特点: 传统的防护结构大多采用混凝土结构、浆砌石结构等,均为传统的刚性或半刚性结构在地震力以及地质因素作用、墙体后填土排水不畅、地基不均匀沉降、局部土坡失稳滑坡、挡土墙施工缝处抗剪强度不足、挡墙局部应力集中等诱因下,容易发生倾覆破坏、滑移破坏、折断破坏、淘刷破坏、地基变形等失稳隐患...
