挡土墙施工工艺工法VIP专享

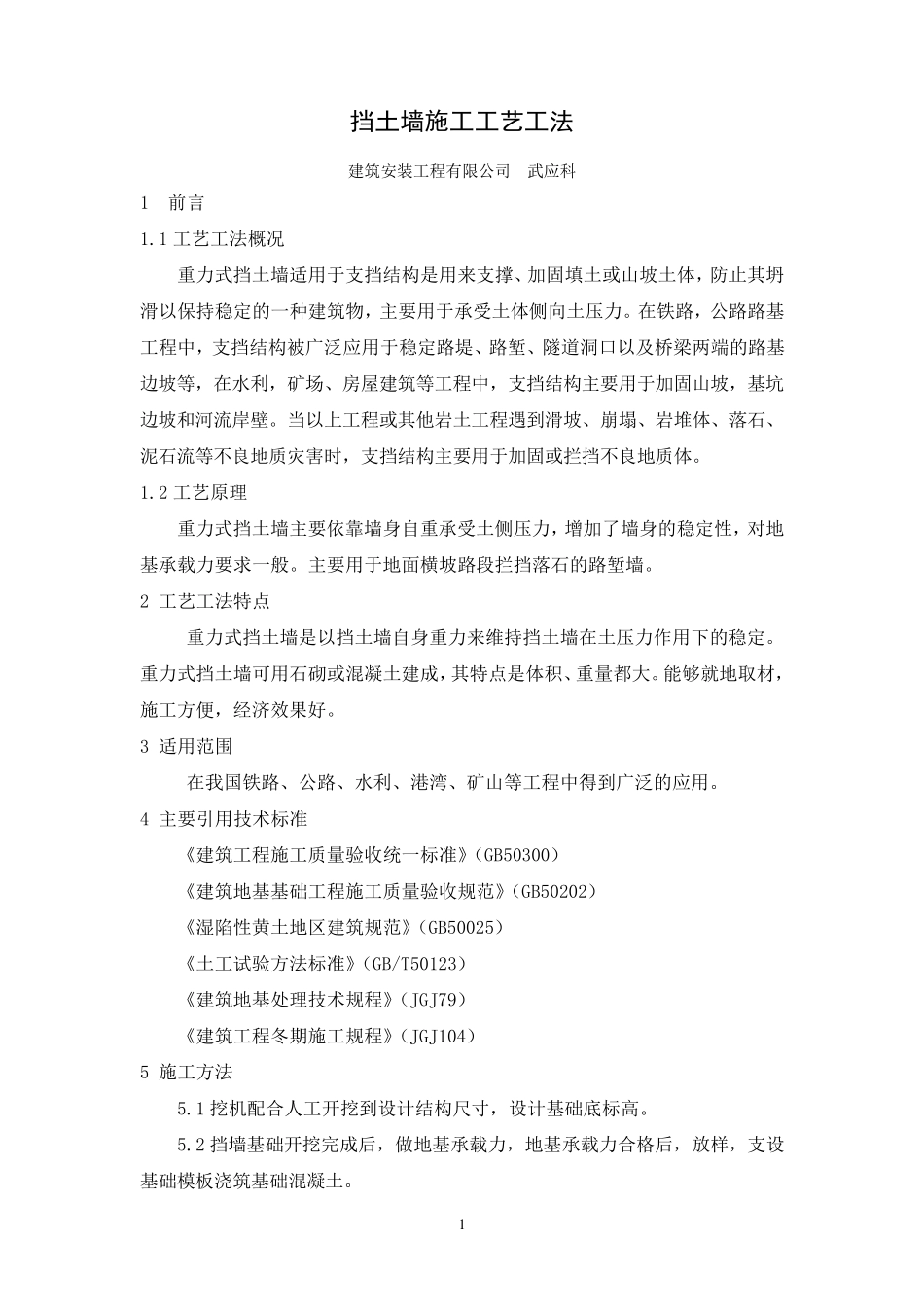

1 挡土墙施工工艺工法 建筑安装工程有限公司 武应科 1 前言 1.1 工艺工法概况 重力式挡土墙适用于支挡结构是用来支撑、加固填土或山坡土体，防止其坍滑以保持稳定的一种建筑物，主要用于承受土体侧向土压力。在铁路，公路路基工程中，支挡结构被广泛应用于稳定路堤、路堑、隧道洞口以及桥梁两端的路基边坡等，在水利，矿场、房屋建筑等工程中，支挡结构主要用于加固山坡，基坑边坡和河流岸壁。当以上工程或其他岩土工程遇到滑坡、崩塌、岩堆体、落石、泥石流等不良地质灾害时，支挡结构主要用于加固或拦挡不良地质体。 1.2 工艺原理 重力式挡土墙主要依靠墙身自重承受土侧压力，增加了墙身的稳定性，对地基承载力要求一般。主要用于地面横坡路段拦挡落石的路堑墙。 2 工艺工法特点 重力式挡土墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。重力式挡土墙可用石砌或混凝土建成，其特点是体积、重量都大。能够就地取材，施工方便，经济效果好 。 3 适用范 围 在我 国 铁路、公路、水利、港 湾 、矿山等工程中得 到广泛的应用。 4 主要引 用技 术 标 准 《 建筑工程施工质量验 收 统 一标 准 》（ GB50300） 《 建筑地基基础 工程施工质量验 收 规 范 》（ GB50202） 《 湿 陷 性黄 土地区 建筑规 范 》（ GB50025） 《 土工试 验 方法标 准 》（ GB/T50123） 《 建筑地基处 理技 术 规 程》（ JGJ79） 《 建筑工程冬 期 施工规 程》（ JGJ104） 5 施工方法 5.1 挖 机 配 合 人 工开 挖 到设 计 结构尺 寸 ，设 计 基础 底 标 高 。 5.2 挡墙基础 开 挖 完 成后 ，做 地基承载力，地基承载力合 格 后 ，放 样 ，支设基础 模 板 浇 筑基础 混凝土。 2 5.3 基 础 浇 筑 完 成 后 ， 拆 除 基 础 模 板 ， 放 样 ， 支 设 挡 墙 墙 身 模 板 ， 验 收 合 格 ，一 次 浇 筑 挡 墙 墙 身 混 凝 土 。 6 工 艺 流 程 及 操 作 要 点 6.1 路 堑 重 力 式 挡 土 墙 6.1.1 根 据 现 场 边 坡 稳 定 情 况 分 段 跳 槽 开 挖 墙 背 边 坡 ， 采 用 机 械 开 挖 光 面 爆 破 和人 工 整 修 ， 保 证 槽 壁 平 整 ， 基 底 平 顺 ， 无 积 水 。 边 坡 石 质 较 差 时 适 当 进 行 边 坡 防...
