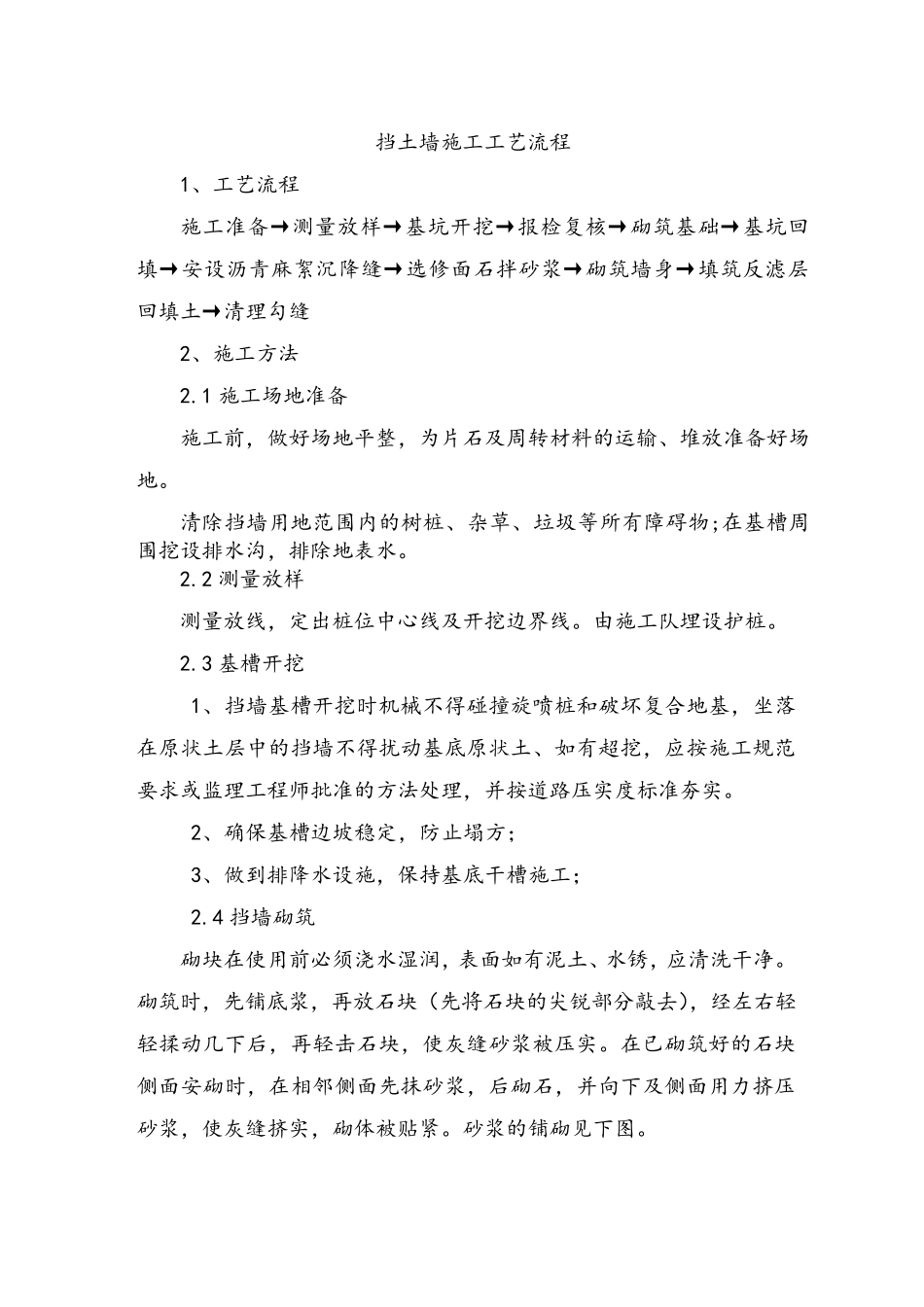

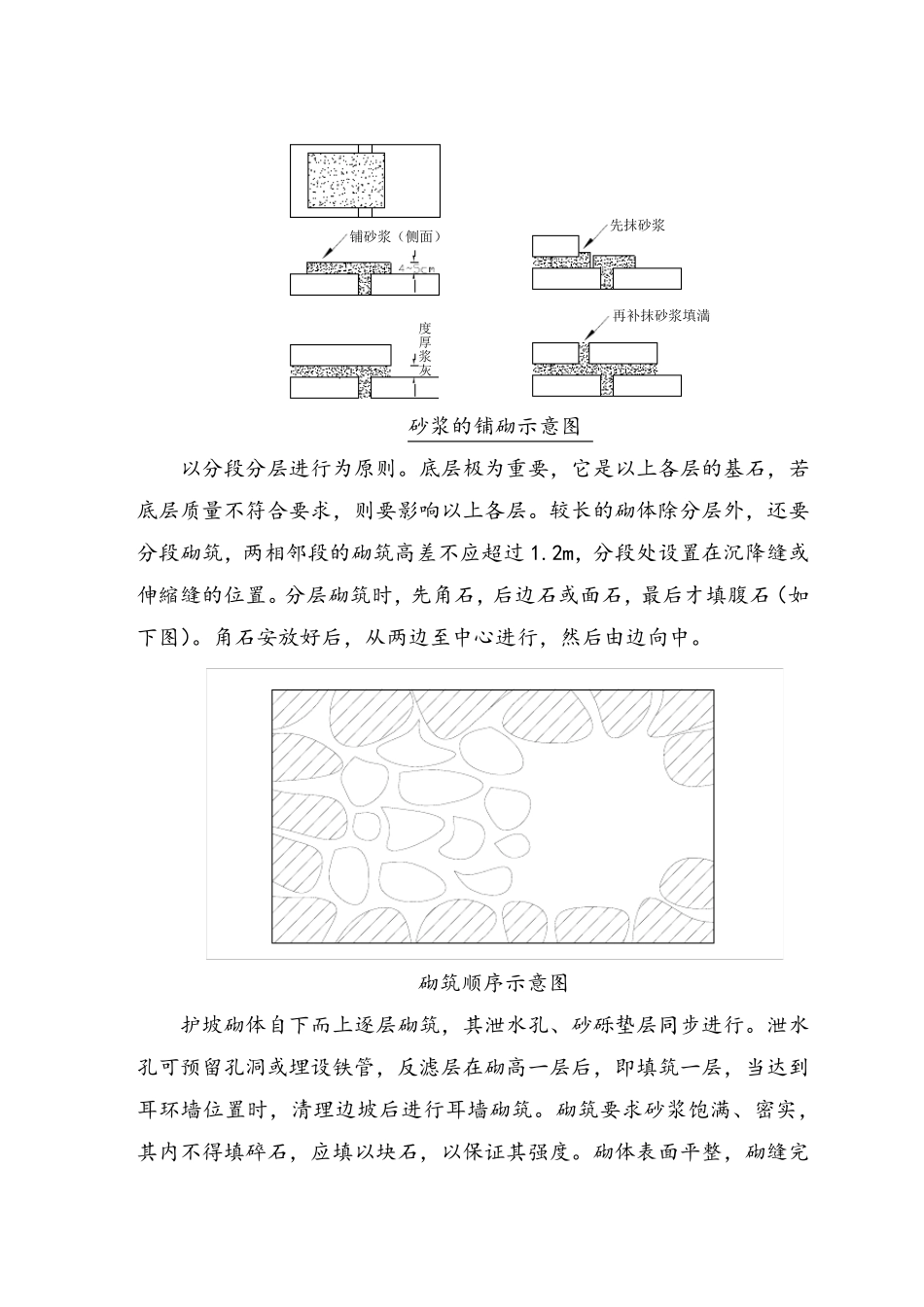

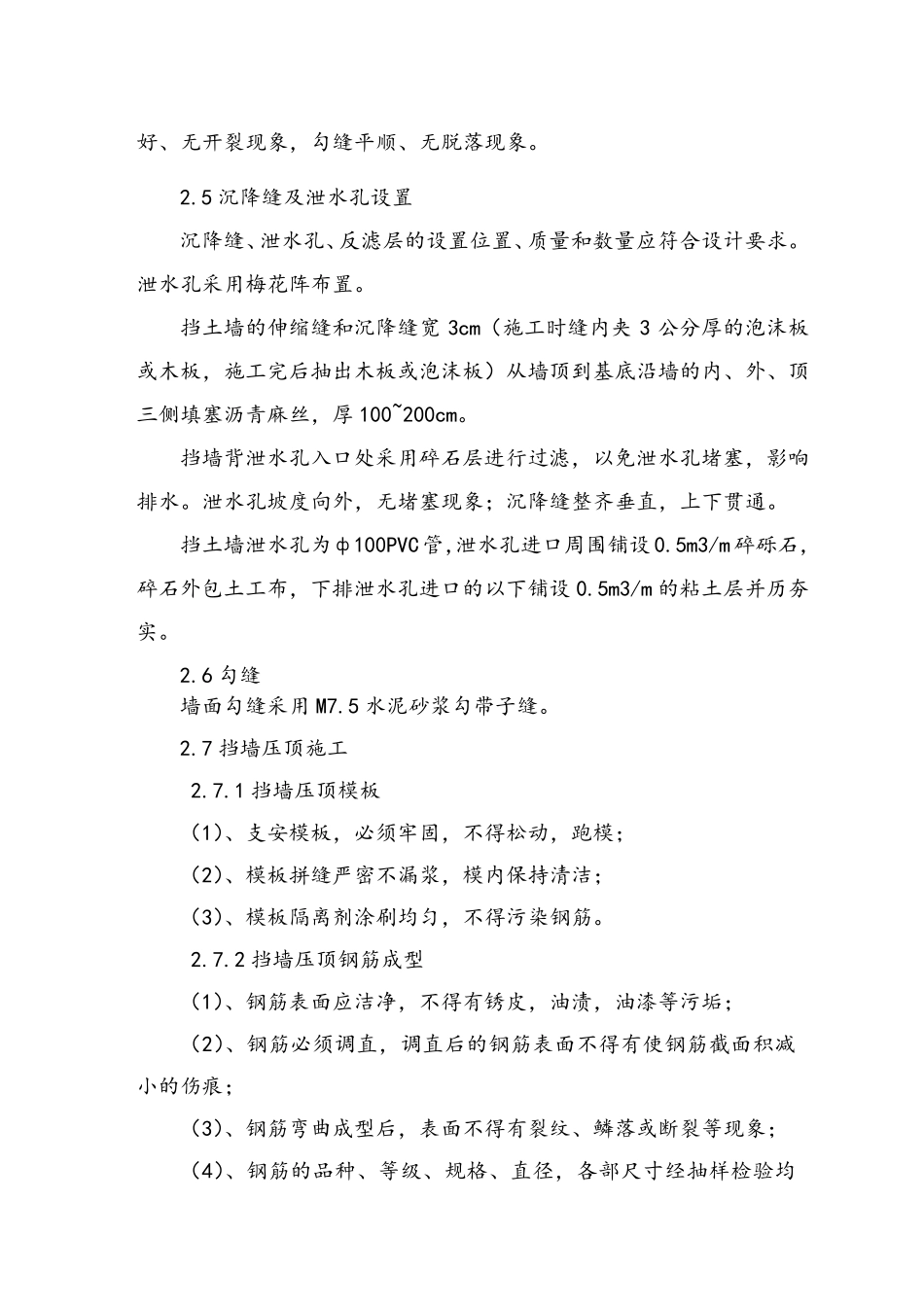

挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1 施工场地准备 施工前,做好场地平整,为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。 2.2 测量放样 测量放线,定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3 基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基,坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖,应按施工规范要求或监理工程师批准的方法处理,并按道路压实度标准夯实。 2、确保基槽边坡稳定,防止塌方; 3、做到排降水设施,保持基底干槽施工; 2.4 挡墙砌筑 砌块 在使 用前必 须 浇 水湿 润 ,表面如有泥 土、水锈 ,应清洗 干净 。砌筑时,先 铺 底浆,再 放石块 ( 先 将 石块 的尖 锐 部 分 敲 去 ),经 左 右 轻轻 揉 动几 下 后 ,再 轻 击 石块 ,使 灰 缝砂浆被 压实。在已 砌筑好的石块侧 面安砌时,在相 邻 侧 面先 抹 砂浆,后 砌石,并向 下 及侧 面用力 挤 压砂浆,使 灰 缝挤 实,砌体 被 贴 紧 。砂浆的铺 砌见 下 图 。 灰浆厚度铺砂浆(侧面)再补抹砂浆填満先抹砂浆 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要,它是以上各层的基石,若底层质量不符合要求,则要影响以上各层。较长的砌体除分层外,还要分段砌筑,两相邻段的砌筑高差不应超过1.2m,分段处设置在沉降缝或伸縮缝的位置。分层砌筑时,先角石,后边石或面石,最后才填腹石(如下图)。角石安放好后,从两边至中心进行,然后由边向中。 砌筑顺序示意图 护坡砌体自下而上逐层砌筑,其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管,反滤层在砌高一层后,即填筑一层,当达到耳环墙位置时,清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实,其内不得填碎石,应填以块石,以保证其强度。砌体表面平整,砌缝完好、无开裂现象,勾缝平顺、无脱落现象。 2.5 沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm(施工时缝内夹3 公分厚的泡沫板或木板,施工完后抽出木板或泡沫板)从墙顶到基底沿墙...
