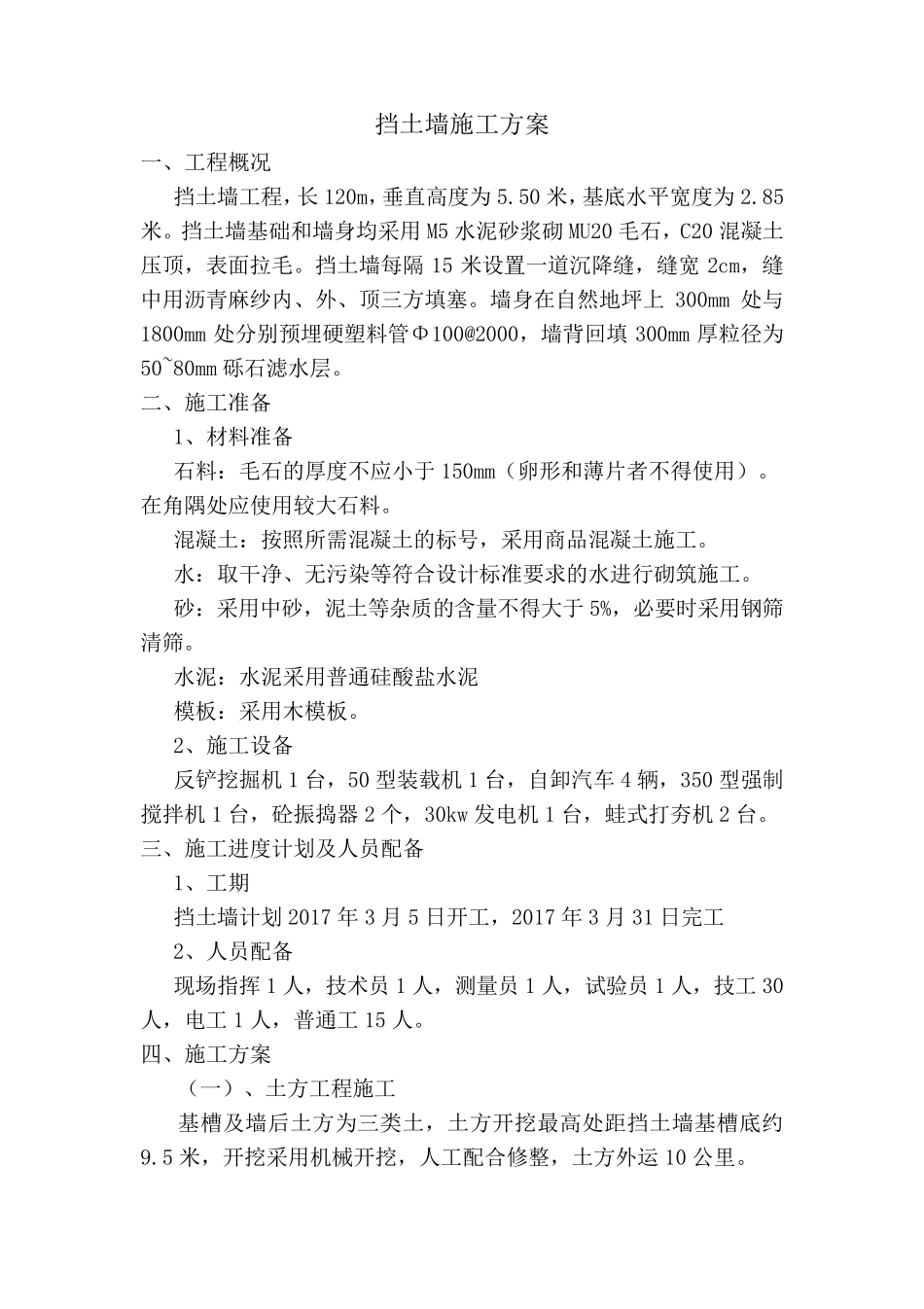

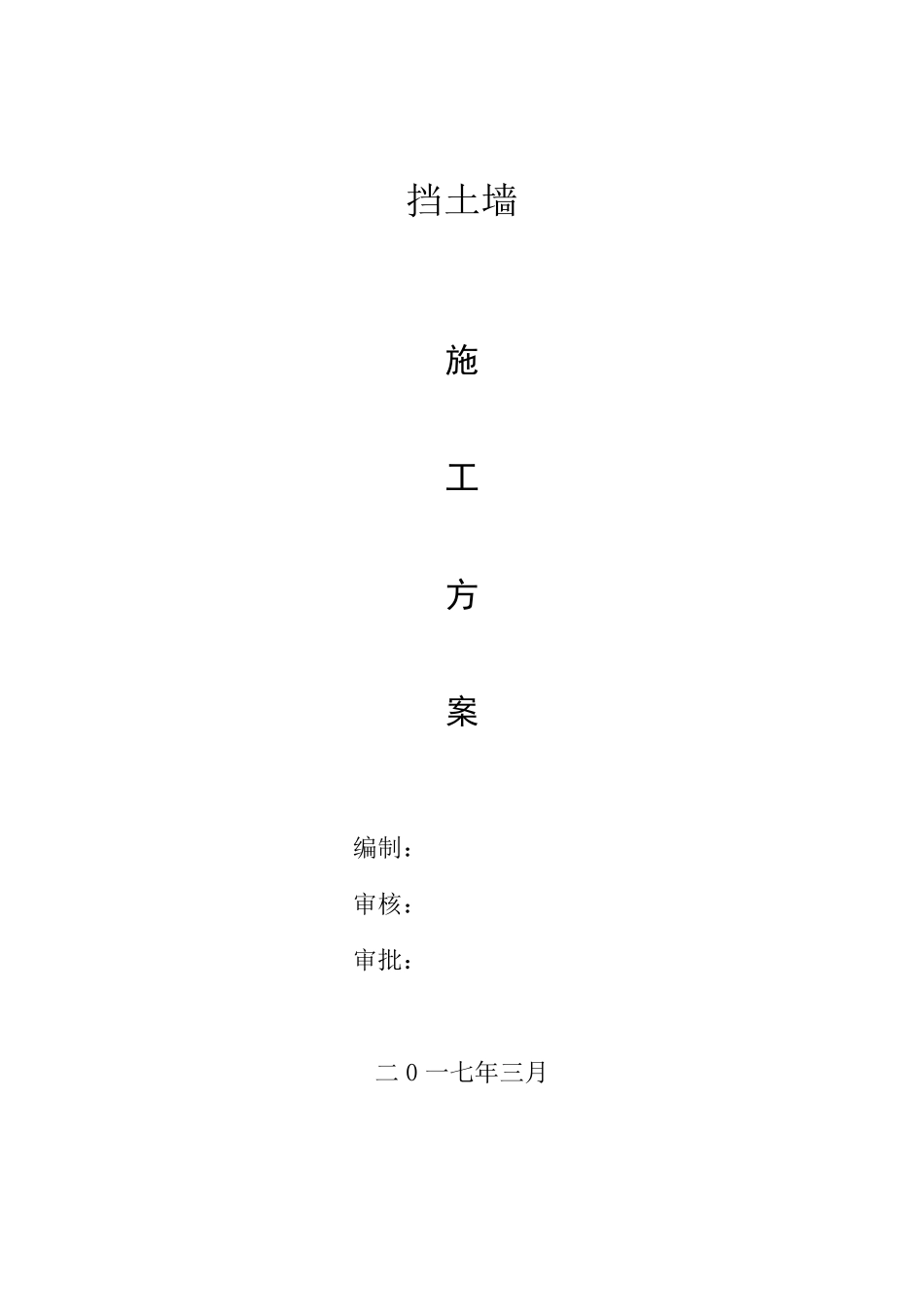

挡土墙 施 工 方 案 编制： 审核： 审批： 二0 一七年三月 挡土墙施工方案 一、工程概况 挡土墙工程，长120m，垂直高度为5.50 米，基底水平宽度为2.85米。挡土墙基础和墙身均采用M5 水泥砂浆砌MU20 毛石，C20 混凝土压顶，表面拉毛。挡土墙每隔15 米设置一道沉降缝，缝宽2cm，缝中用沥青麻纱内、外、顶三方填塞。墙身在自然地坪上300mm 处与1800mm 处分别预埋硬塑料管Φ100@2000，墙背回填300mm 厚粒径为50~80mm 砾石滤水层。 二、施工准备 1、材料准备 石料：毛石的厚度不应小于 150mm（卵形和薄片者不得使用）。在角隅处应使用较大石料。 混凝土：按照所需混凝土的标号，采用商品混凝土施工。 水：取干净、无污染等符合设计标准要求的水进行砌筑施工。 砂：采用中砂，泥土等杂质的含量不得大于 5%，必要时采用钢筛清筛。 水泥：水泥采用普通硅酸盐水泥 模板：采用木模板。 2、施工设备 反铲挖掘机1 台，50 型装载机1 台，自卸 汽 车 4 辆 ，350 型强 制搅 拌 机1 台，砼 振 捣 器 2 个 ，30kw 发 电 机1 台，蛙 式 打 夯 机2 台。 三、施工进度计划 及 人 员 配 备 1、工期 挡土墙计划 2017 年 3 月 5 日 开 工，2017 年 3 月 31 日 完 工 2、人 员 配 备 现 场 指 挥 1 人 ，技 术 员 1 人 ，测 量员 1 人 ，试 验 员 1 人 ，技 工30人 ，电 工1 人 ，普通工15 人 。 四 、施工方案 （一）、土方工程施工 基槽 及 墙后 土方为三类 土，土方开 挖最 高处距 挡土墙基槽 底约9.5 米，开 挖采用机械 开 挖，人 工配 合修 整 ，土方外运 10 公 里 。 1、 工 艺 流 程 放 线 定 出 开 挖 边 线 → 挡 墙 后 土 方 放 坡 开 挖 → 基 槽 开 挖 → 验 槽 开 挖 要 求 2、 施 工 方 法 （ 1） 、 放 线 定 出 开 挖 边 线 ： 依 据 建 筑 物 测 量 控 制 网 的 资 料 及 平面 布 置 图 ， 确 定 开 挖 边 线 和 高 程 基 准 点 ， 撒 石 灰 作 为 土 方 开 挖 边 线 。 （ 2） 、 放 坡 开 挖 ： 土 方 要 从 上 到 下 逐 层 进 行 ， 为 防 止 由 于 高 差过 大 而 塌 方 ， 确 保 安 全 施 工 ， 对 挡 土 墙 后 土 方 进 行 1:0.25 放 坡 ，...
