挡土墙施工方案及工艺

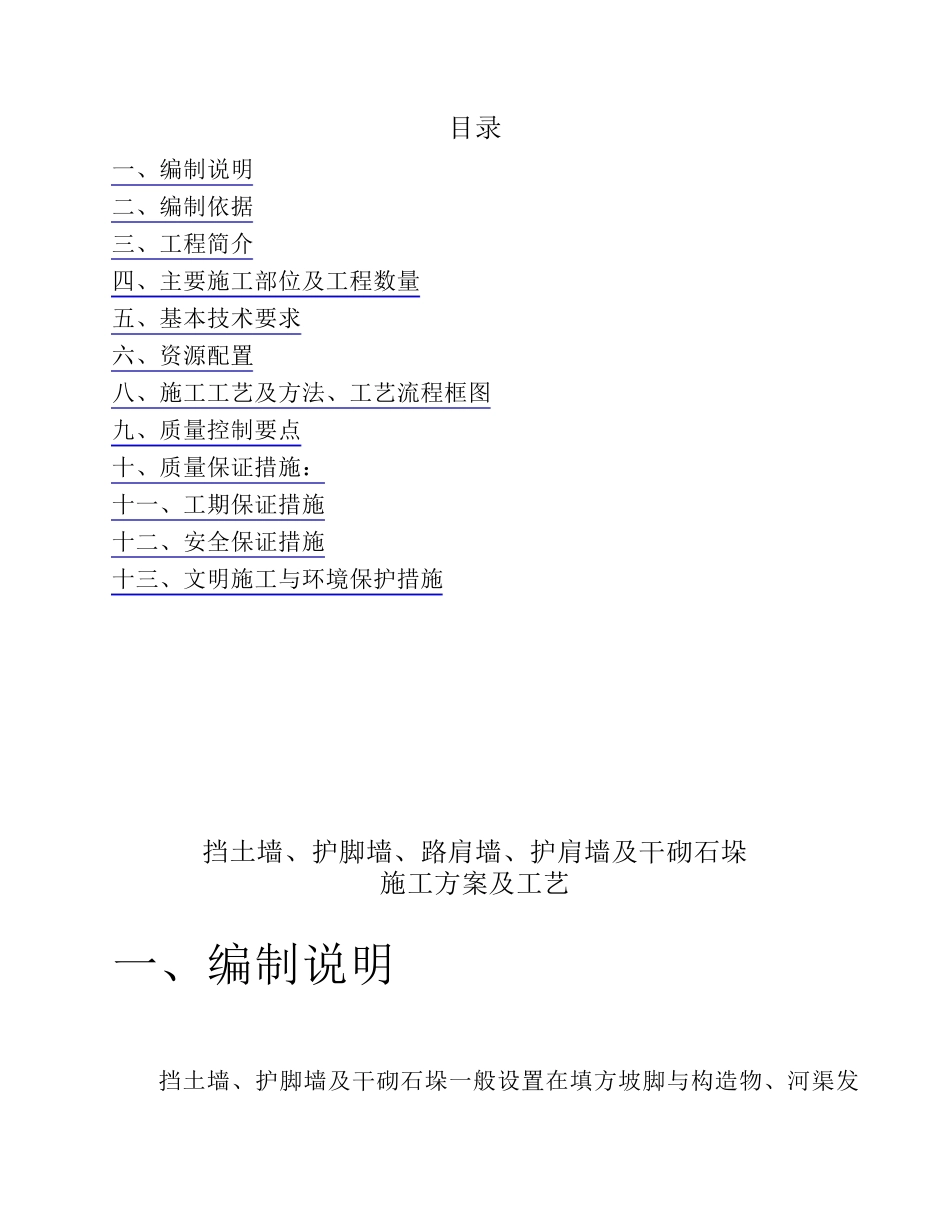

挡土墙施工方案及工艺_第1页
1/17
挡土墙施工方案及工艺_第2页
2/17
挡土墙施工方案及工艺_第3页
3/17
目录一、编制说明二、编制依据三、工程简介四、主要施工部位及工程数量五、基本技术要求六、资源配置八、施工工艺及方法、工艺流程框图九、质量控制要点十、质量保证措施:十一、工期保证措施十二、安全保证措施十三、文明施工与环境保护措施 挡土墙、护脚墙、路肩墙、护肩墙及干砌石垛施工方案及工艺一、编制说明挡土墙、护脚墙及干砌石垛一般设置在填方坡脚与构造物、河渠发生干扰路段以及在稳定性差的斜坡路段,以收缩坡脚、减少征地拆迁、防止冲刷及增强路基的整体稳定性。路肩墙、护肩墙设置在填方路基横坡较陡处以加固路基。为确保挡土墙、护脚墙、路肩墙、护肩墙及干砌石垛工程质量,根据相关技术规范及设计文件要求,特编制挡土墙、护脚墙、路肩墙以及护肩墙施工方案及施工工艺。二、编制依据(1)、《内遂高速土建工程技术规范》(2)、《公路工程技术标准》(JTGB-2003)(3)、《公路工程施工技术规范》(JTGF10-2006)(4)、《公路工程施工安全技术规程》(JTJ076-95)(5)、《公路工程质量检验评定标准》(JTGF80/1-2004)(6)、《公路土工试验规程》(JTJ50-93)三、工程简介我标段起点K56+563,终点K62+950,全长6.387km,全线共计干砌石垛2942.4m3、C15片石砼挡土墙388.1m3、M7.5浆砌片石护脚墙694.5m3、C20砼护肩墙84.6m3、C15片石砼路肩墙184.7m3。四、主要施工部位及工程数量桩号及部位结构物名称结构物形式数量(m3)K58+000~K60+000干砌片石垛干砌片石651.0K60+000~K61+000干砌片石垛干砌片石255.2K61+000~K62+000干砌片石垛干砌片石650.2K62+000~K62+950干砌片石垛干砌片石 1386.0K59+609~K59+630路肩墙 C15片石砼 184.7K57+990~K58+010护肩C20砼84.6K59+695~K59+760护脚M7.5浆砌片石403.1K60+110~K60+132护脚M7.5浆砌片石136.4K60+560~K60+585护脚M7.5浆砌片石155.0EK0+100~EK0+120路肩式挡土墙C15片石砼 388.1五、基本技术要求1、材料要求所用原材料砂、石料、水泥、碎石、水及混凝土预制件,应符合设计图纸和相关技术规范的要求。2、 施工要求. 浆砌片(块)石挡土墙及实体 (1)、砂浆应按设计施工配合比配制。(2)、基坑承载力、内部尺寸必须满足设计要求。(3)、砌筑应分层错缝,浆砌时坐浆挤紧,嵌填饱满密实,不得有空洞,干砌时不得松动、叠砌和浮塞。(4)、沉降缝、泄水孔、反滤层的设置位置、质量和数量必须符合设计要求。. 混凝土挡土墙及实体(1)、基坑承载力、内部尺寸必须满足设计要求。(2)、混凝土的...
