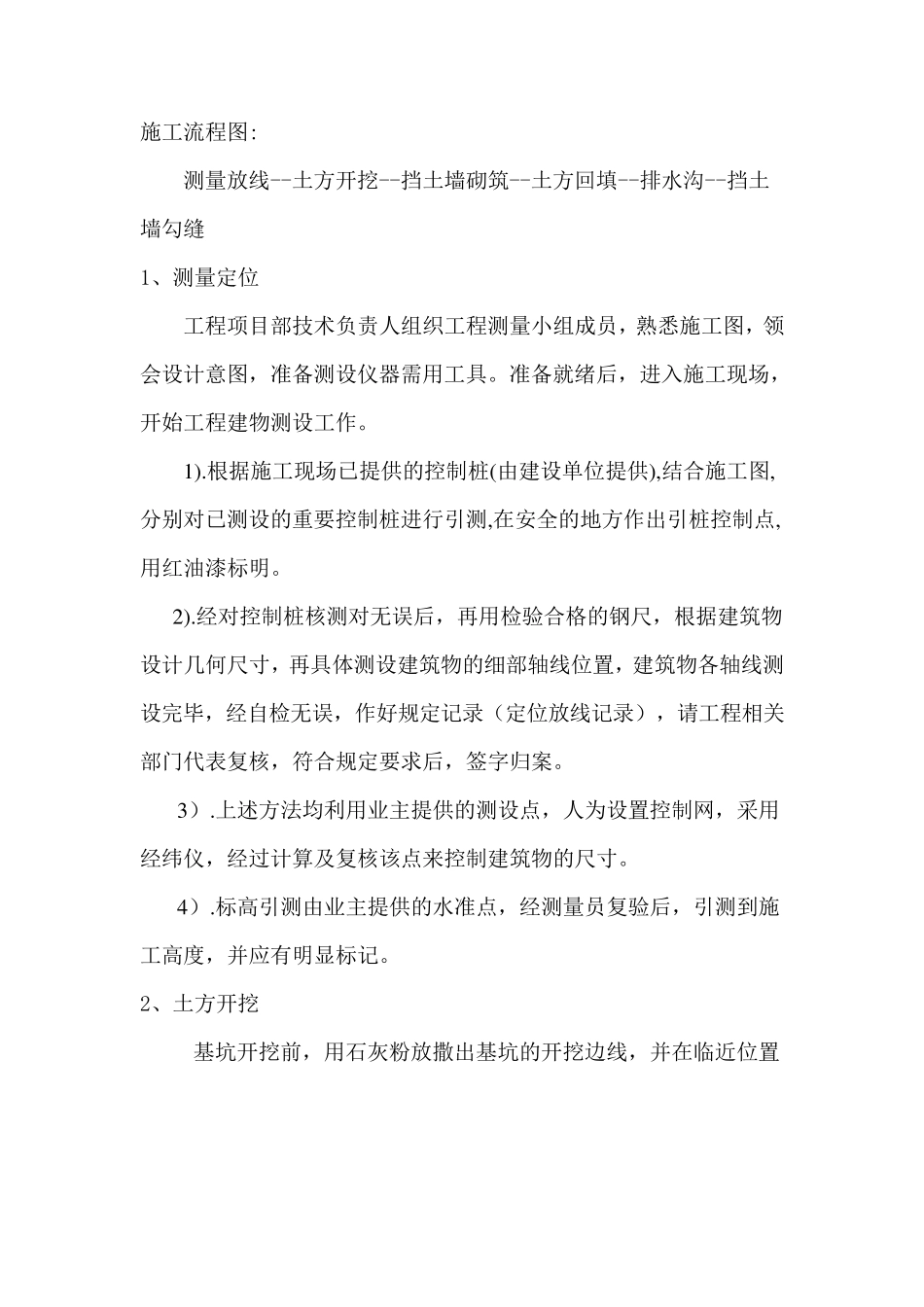

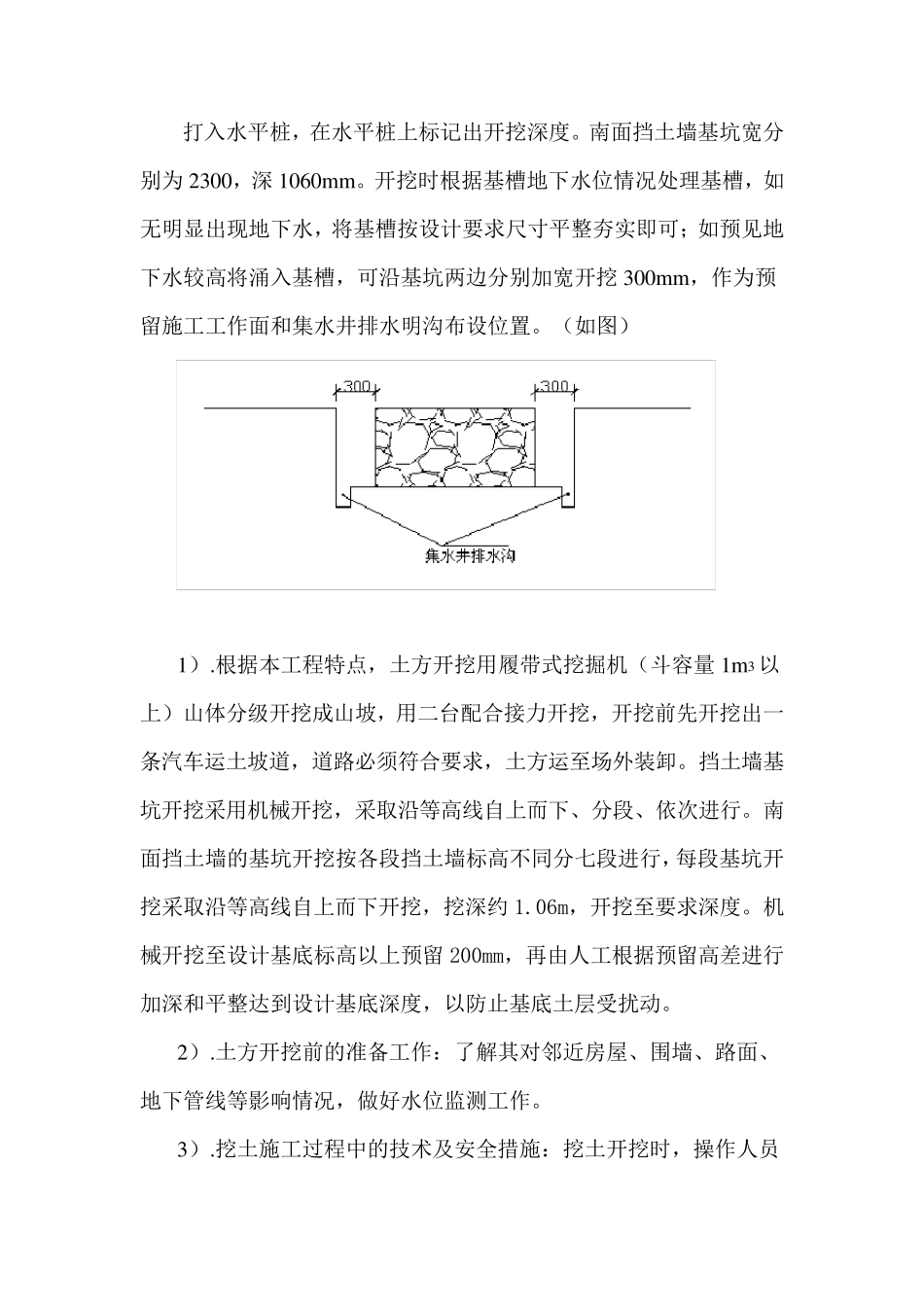

施工流程图: 测量放线--土方开挖--挡土墙砌筑--土方回填--排水沟--挡土墙勾缝 1、测量定位 工程项目部技术负责人组织工程测量小组成员,熟悉施工图,领会设计意图,准备测设仪器需用工具。准备就绪后,进入施工现场,开始工程建物测设工作。 1 ).根据施工现场已提供的控制桩(由建设单位提供),结合施工图,分别对已测设的重要控制桩进行引测,在安全的地方作出引桩控制点,用红油漆标明。 2 ).经对控制桩核测对无误后,再用检验合格的钢尺,根据建筑物设计几何尺寸,再具体测设建筑物的细部轴线位置,建筑物各轴线测设完毕,经自检无误,作好规定记录(定位放线记录),请工程相关部门代表复核,符合规定要求后,签字归案。 3 ).上述方法均利用业主提供的测设点,人为设置控制网,采用经纬仪,经过计算及复核该点来控制建筑物的尺寸。 4 ).标高引测由业主提供的水准点,经测量员复验后,引测到施工高度,并应有明显 标记。 2、土方开挖 基 坑 开挖前 ,用石 灰 粉 放撒 出基 坑 的开挖边 线,并在临 近 位置 打 入 水 平 桩 , 在 水 平 桩 上 标 记 出 开 挖 深 度 。 南 面 挡 土 墙 基 坑 宽 分别 为 2300, 深 1060m m 。 开 挖 时 根 据 基 槽 地 下 水 位 情 况 处 理 基 槽 , 如无 明 显 出 现 地 下 水 , 将 基 槽 按 设 计 要 求 尺 寸 平 整 夯 实 即 可 ; 如 预 见 地下 水 较 高 将 涌 入 基 槽 , 可 沿 基 坑 两 边 分 别 加 宽 开 挖 300m m , 作 为 预留 施 工 工 作 面 和 集 水 井 排 水 明 沟 布 设 位 置 。 ( 如 图 ) 1) .根 据 本 工 程 特 点 , 土 方 开 挖 用 履 带 式 挖 掘 机 ( 斗 容 量 1m 3 以上 ) 山 体 分 级 开 挖 成 山 坡 , 用 二 台 配 合 接 力 开 挖 , 开 挖 前 先 开 挖 出 一条 汽 车 运 土 坡 道 , 道 路 必 须 符 合 要 求 , 土 方 运 至 场 外 装 卸 。 挡 土 墙 基坑 开 挖 采 用 机 械 开 挖 , 采 取 沿 等 高 线 自上 而下 、分 段、依次进行。 南面 挡 土 墙 的基 坑 开 挖 按 各段挡 土 墙 标 高 不同分 七段进行, 每段基 坑 开挖 采 取 沿 等 高 线 自上 而下 开 挖 ,...
