振动分析基础知识VIP专享

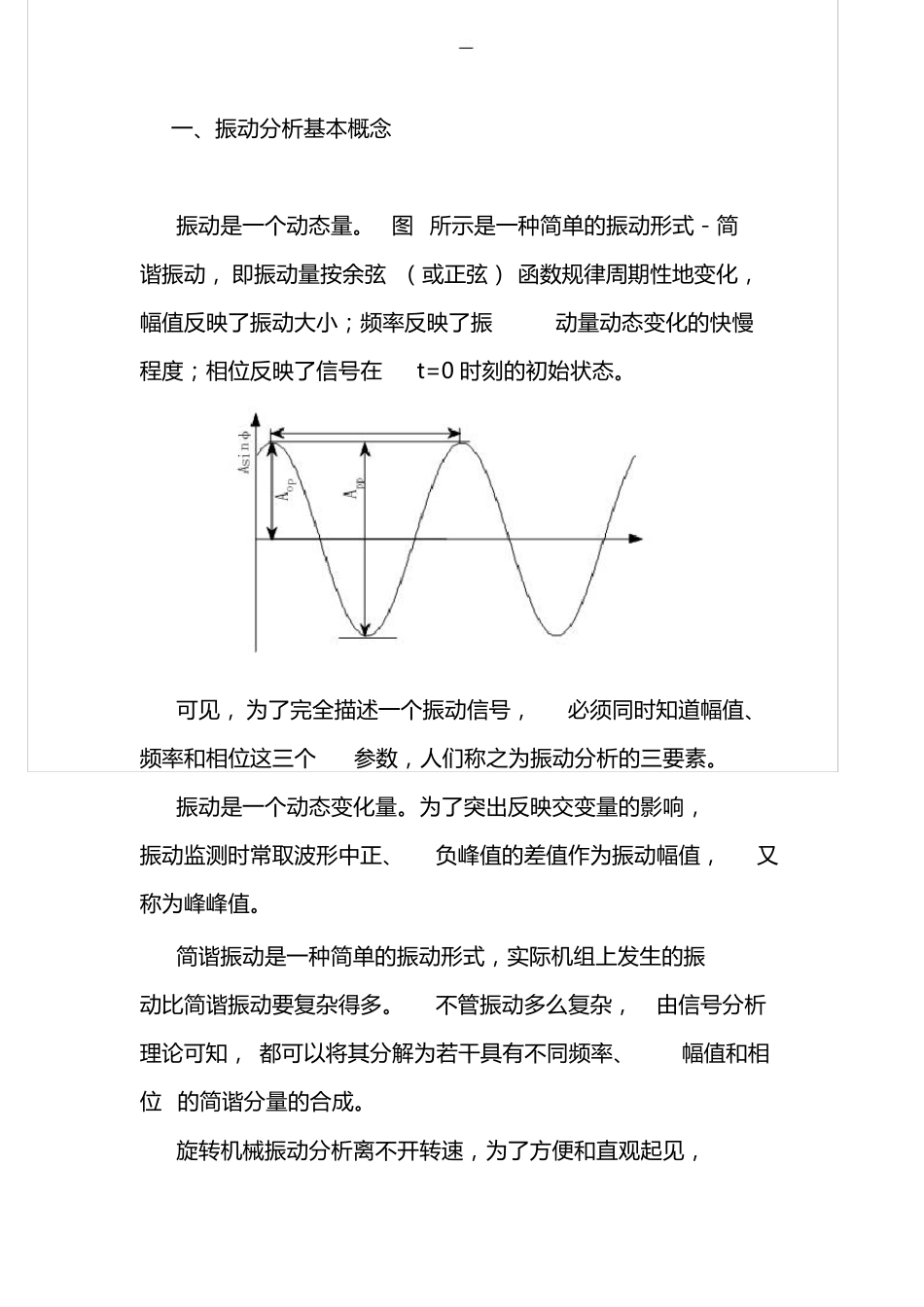

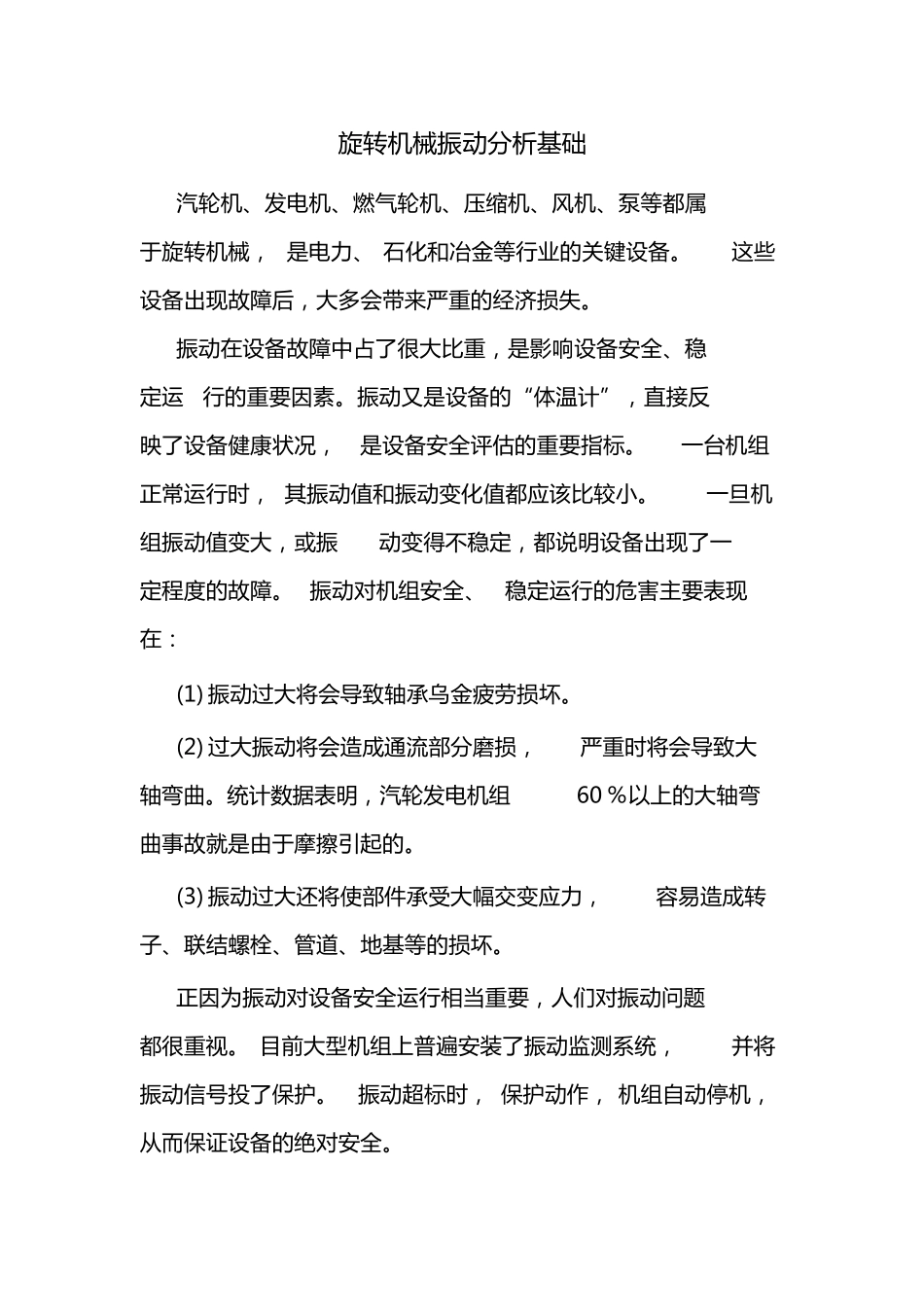

旋 转 机 械 振 动 分 析 基 础 汽 轮 机 、 发 电 机 、 燃 气 轮 机 、 压 缩 机 、 风 机 、 泵 等 都 属于 旋 转 机 械 ，是 电 力 、石 化 和 冶 金 等 行 业 的 关 键 设 备 。这 些设 备 出 现 故 障 后 ， 大 多 会 带 来 严 重 的 经 济 损 失 。 振 动 在 设 备 故 障 中 占 了 很 大 比 重 ， 是 影 响 设 备 安 全 、 稳定 运 行 的 重 要 因 素 。 振 动 又 是 设 备 的 “体温计”， 直接反映了 设 备 健康状况，是 设 备 安 全 评估的 重 要 指标。一台机 组正常运 行 时，其振 动 值和 振 动 变化 值都 应该比 较小。一旦机组振 动 值变大 ， 或振 动 变得不稳 定 ， 都 说明设 备 出 现 了 一定 程度的 故 障 。振 动 对机 组安 全 、稳 定 运 行 的 危害主要 表现在 ： (1) 振 动 过大 将会 导致轴承乌金 疲劳 损 坏 。 (2) 过大 振 动 将会 造 成 通 流 部 分 磨 损 ，严 重 时将会 导致大轴弯 曲 。 统 计数 据 表明， 汽 轮 发 电 机 组 60 ％ 以 上 的 大 轴弯曲 事 故 就 是 由 于 摩 擦 引 起 的 。 (3) 振 动 过大 还 将使 部 件 承受 大 幅 交 变应力 ，容 易 造 成 转 子 、 联 结 螺 栓 、 管 道 、 地 基 等 的 损 坏 。 正因 为 振 动 对设 备 安 全 运 行 相 当 重 要 ， 人 们 对振 动 问 题都 很 重 视 。目 前 大 型 机 组上 普 遍 安 装 了 振 动 监 测 系 统 ，并 将振 动 信 号 投 了 保 护 。振 动 超 标时，保 护 动 作 ，机 组自 动 停 机 ，从 而 保 证 设 备 的 绝 对安 全 。 一 、振动分析基本概念 振动是一 个动态量。 图 所示是一 种简单的振动形式－简 谐振动， 即振动量按余弦 （或正弦） 函数规律周期性地变化，幅值反映了振动大小；频率反映了振 动量动态变化的快慢程度；相位反映了信号在t=0 时刻的初始状态。 可见， 为了完全描述一 个振动信号，必须同时知道幅值、频率和相位这三个 参数，人们称之为振动分析的三要素。 振动是一 个动态变化量。为了突出反映交变量的影响，振动监测时常取波形中正、负峰值的差...
