振动沉管灌注桩施工工艺

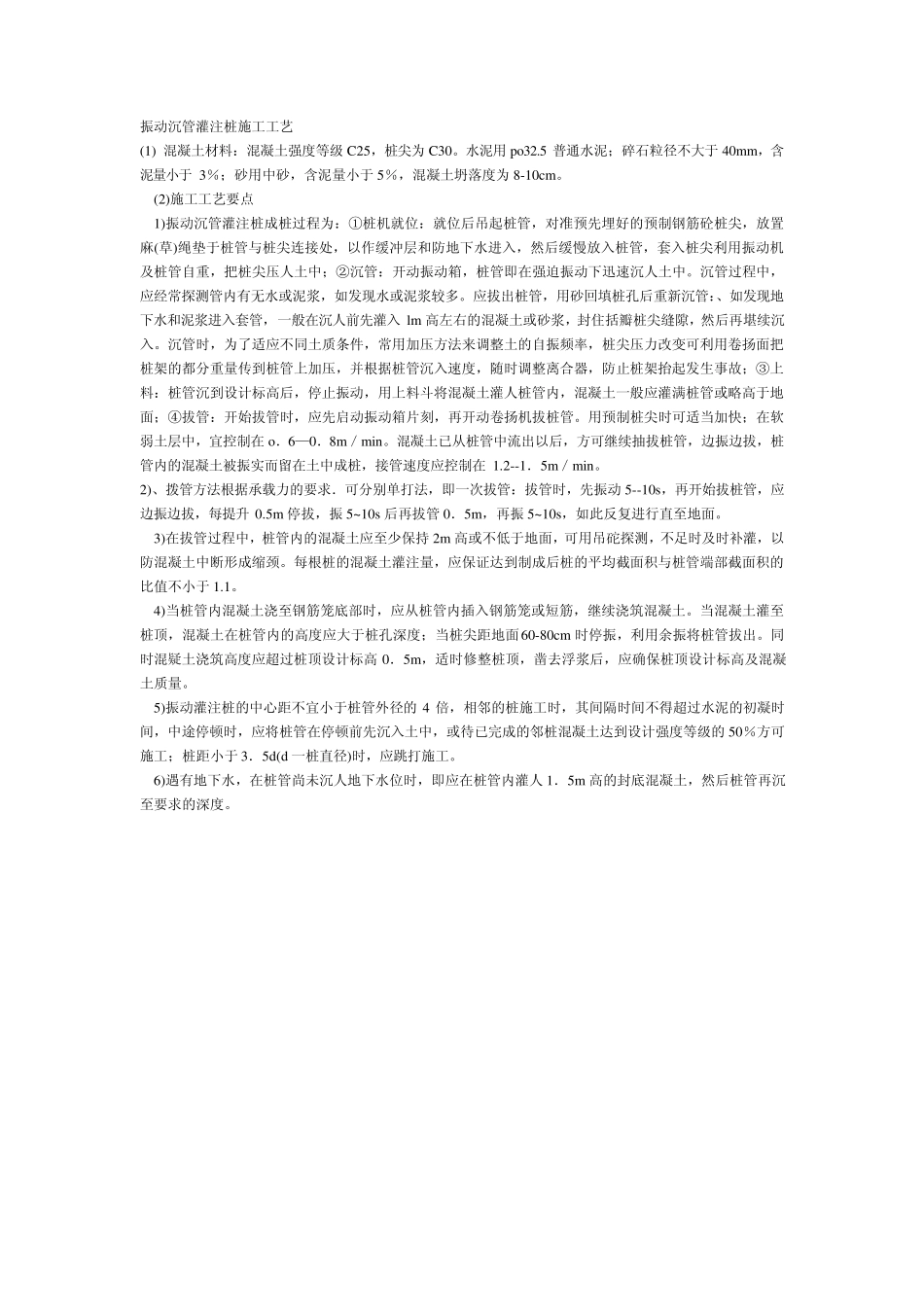

振动沉管灌注桩施工工艺_第1页
1/13
振动沉管灌注桩施工工艺_第2页
2/13
振动沉管灌注桩施工工艺_第3页
3/13
振动沉管灌注桩施工工艺 (1) 混凝土材料:混凝土强度等级 C25,桩尖为 C30。水泥用 po32.5 普通水泥;碎石粒径不大于 40mm,含泥量小于 3%;砂用中砂,含泥量小于 5%,混凝土坍落度为 8-10cm。 (2)施工工艺要点 1)振动沉管灌注桩成桩过程为:①桩机就位:就位后吊起桩管,对准预先埋好的预制钢筋砼桩尖,放置麻(草)绳垫于桩管与桩尖连接处,以作缓冲层和防地下水进入,然后缓慢放入桩管,套入桩尖利用振动机及桩管自重,把桩尖压人土中;②沉管:开动振动箱,桩管即在强迫振动下迅速沉人土中。沉管过程中,应经常探测管内有无水或泥浆,如发现水或泥浆较多。应拔出桩管,用砂回填桩孔后重新沉管:、如发现地下水和泥浆进入套管,一般在沉人前先灌入 lm 高左右的混凝土或砂浆,封住括瓣桩尖缝隙,然后再堪续沉入。沉管时,为了适应不同土质条件,常用加压方法来调整土的自振频率,桩尖压力改变可利用卷扬面把桩架的都分重量传到桩管上加压,并根据桩管沉入速度,随时调整离合器,防止桩架抬起发生事故;③上料:桩管沉到设计标高后,停止振动,用上料斗将混凝土灌人桩管内,混凝土一般应灌满桩管或略高于地面;④拔管:开始拔管时,应先启动振动箱片刻,再开动卷扬机拔桩管。用预制桩尖时可适当加快;在软弱土层中,宜控制在 o.6—0.8m/min。混凝土已从桩管中流出以后,方可继续抽拔桩管,边振边拔,桩管内的混凝土被振实而留在土中成桩,接管速度应控制在 1.2--1.5m/min。 2)、拨管方法根据承载力的要求.可分别单打法,即一次拔管:拔管时,先振动 5--10s,再开始拔桩管,应边振边拔,每提升 0.5m 停拔,振 5~ 10s 后再拔管 0.5m,再振 5~ 10s,如此反复进行直至地面。 3)在拔管过程中,桩管内的混凝土应至少保持 2m 高或不低于地面,可用吊砣探测,不足时及时补灌,以防混凝土中断形成缩颈。每根桩的混凝土灌注量,应保证达到制成后桩的平均截面积与桩管端部截面积的比值不小于 1.1。 4)当桩管内混凝土浇至钢筋笼底部时,应从桩管内插入钢筋笼或短筋,继续浇筑混凝土。当混凝土灌至桩顶,混凝土在桩管内的高度应大于桩孔深度;当桩尖距地面60-80cm 时停振,利用余振将桩管拔出。同时混疑土浇筑高度应超过桩顶设计标高0.5m,适时修整桩顶,凿去浮浆后,应确保桩顶设计标高及混凝土质量。 5)振动灌注桩的中心距不宜小于桩管外径的 4 倍,相邻的桩施工时,其间隔时间不得超过水泥的初凝时间,中途停顿...
