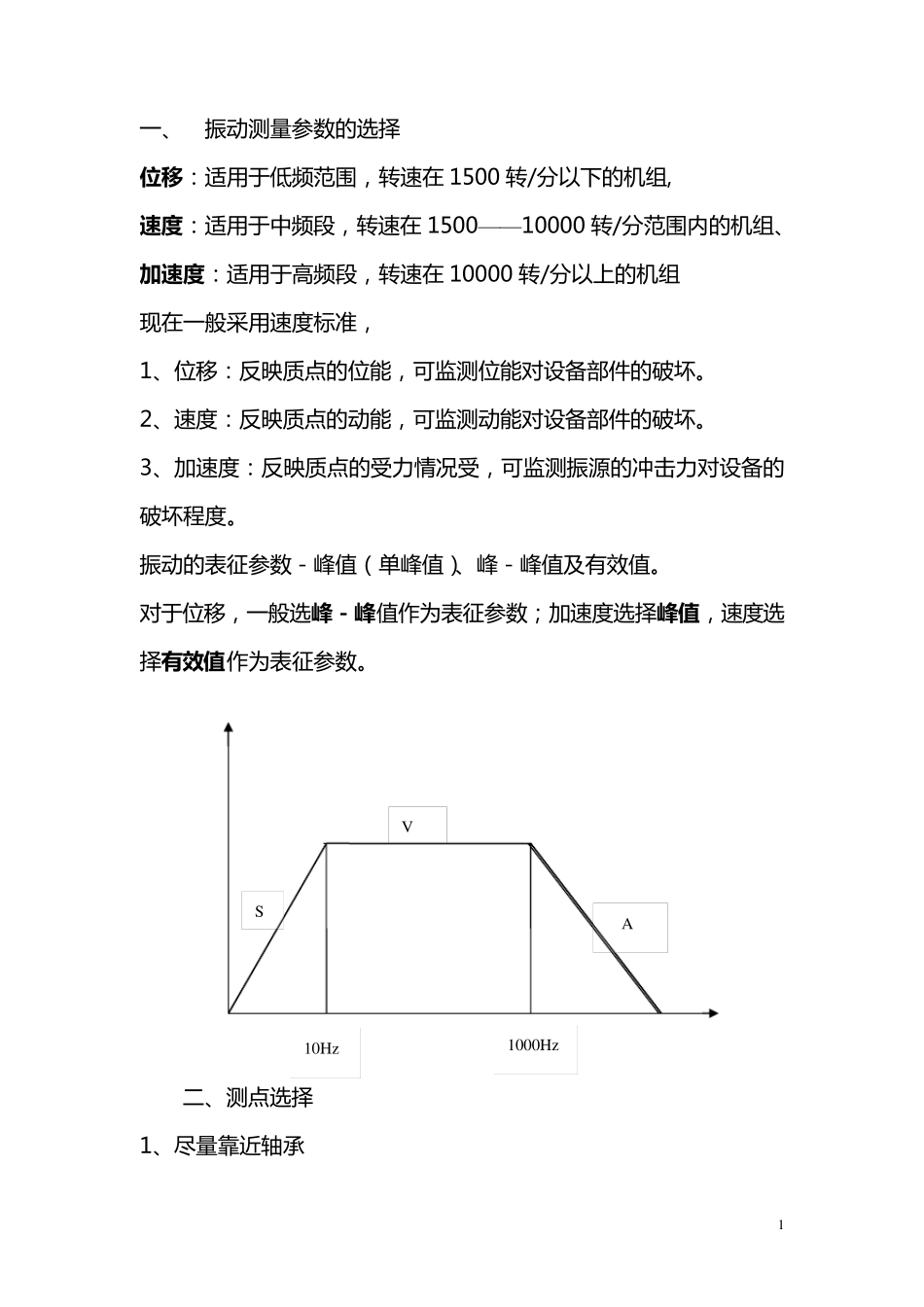

1 一 、 振动测量参数的选择 位移：适用于低频范围，转速在 1500 转/分以下的机组, 速度：适用于中频段，转速在 1500——10000 转/分范围内的机组、加速度：适用于高频段，转速在 10000 转/分以上的机组 现在一 般采用速度标准， 1、位移：反映质点的位能，可监测位能对设备部件的破坏。 2、速度：反映质点的动能，可监测动能对设备部件的破坏。 3、加速度：反映质点的受力情况受，可监测振源的冲击力对设备的破坏程度。 振动的表征参数－峰值（单峰值）、峰－峰值及有效值。 对于位移，一 般选峰－峰值作为表征参数；加速度选择峰值，速度选择有效值作为表征参数。 二、测点选择 1、尽量靠近轴承 1000Hz S V A 10Hz 2 2、尽量在垂直、水平、轴向三个方向上设置测点 3、给测点位置作好记号，以保证测量数值的稳定性和可比性 4、必要时可将设备表面进行处理 三、测试中应注意的几个问题 1、在测试同一设备、同一测点和同一参数量时，应选择同一种测试仪器，并在同一状态下、同一频带下进行测试。 2、检查测试设备的安装情况，应保证测点设备与测试仪器不产生共振。 3、测量径向振动时，传感器应相对于被 测 设 备 轴 径向安装；测量轴向振动时，应相对于被 测 轴 平行安装。 4、应考虑测试现场周围的电场、磁场以及外界环境对传感器和仪器本身的影响。 一 、振动基础理论 1．1 振动形式的描述 机械设备总是不可避免的会产生振动，过大的振动是有害的，除非为了特殊的目的，如振动给料机、磨煤机等。为了说明振动的特点，采用了多种描述方式。 1、时域描述 有两种形式，即振动波形和轴心运动轨迹。可直观了解振动随时间的变化情况，以及转轴在轴承中的横向运动情况， 3 粗 略 估 量 振 动 平 稳 与 否 及 对 称 程 度 。 2、频域描述 将振 动 幅值、相位、能量 情况按频率排列，有利于反映故障原因。 3、幅域描述 现场主要采用峰值、峰－峰值、有效值等概念反映振 动 幅值的大小，其中又有位移、速度 、加速度 等不同振 动 量 之分。位移峰－峰值主要考核设备间隙的安全性。 速度 有效值用以反映振 动能量 的大小或破坏能力，是判断振 动 状态的主要指标。 加速度 峰值则和冲击相关联。 4、振 型 5、瀑布图 6、极坐标图 7、全息谱图 1.2 影响振 动 的两大因素 机械振 动 ，就是物体或质点相对 于平 衡位置的往复运动 。 振 动 存在，必...
