振动筛培训培训资料

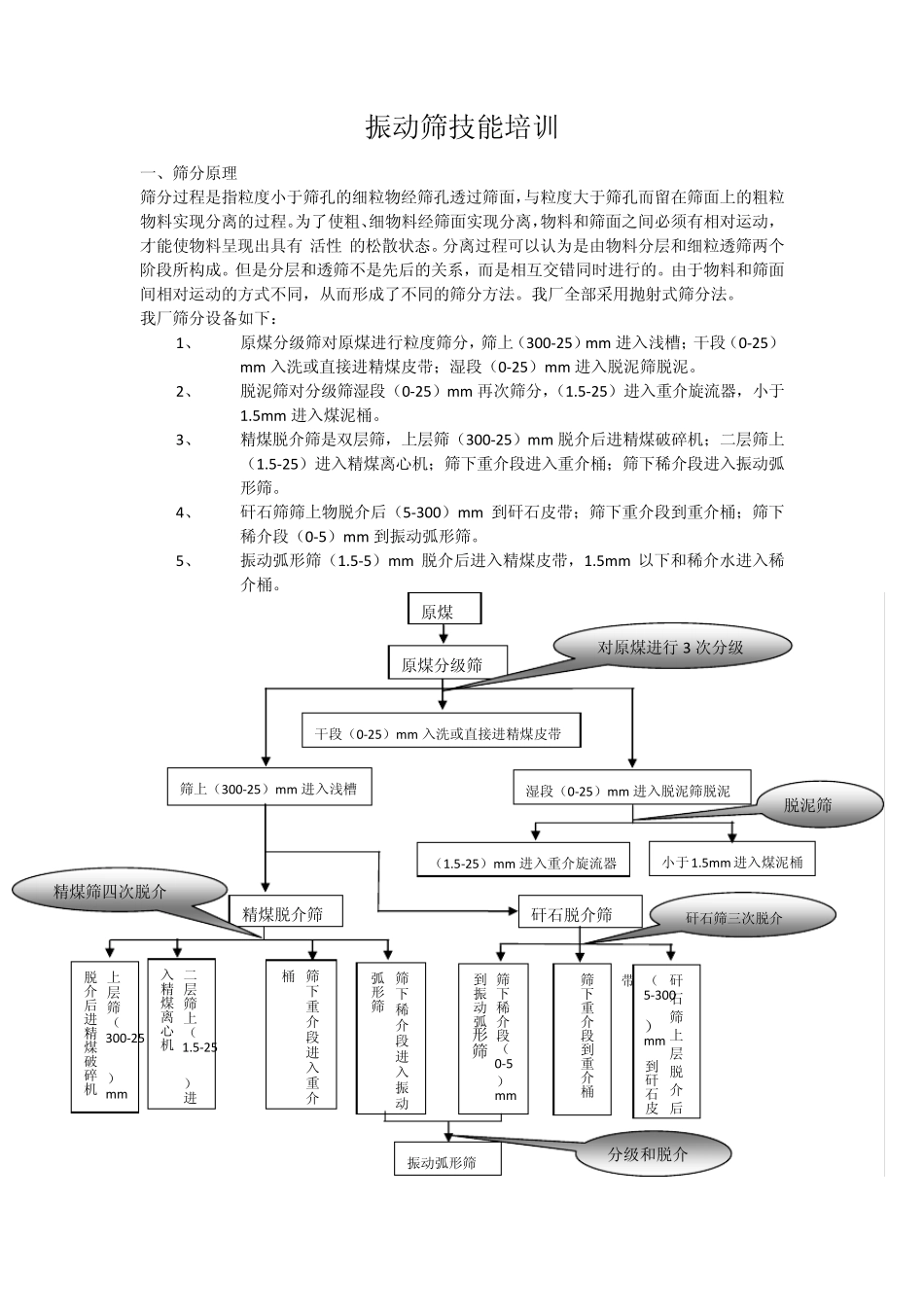

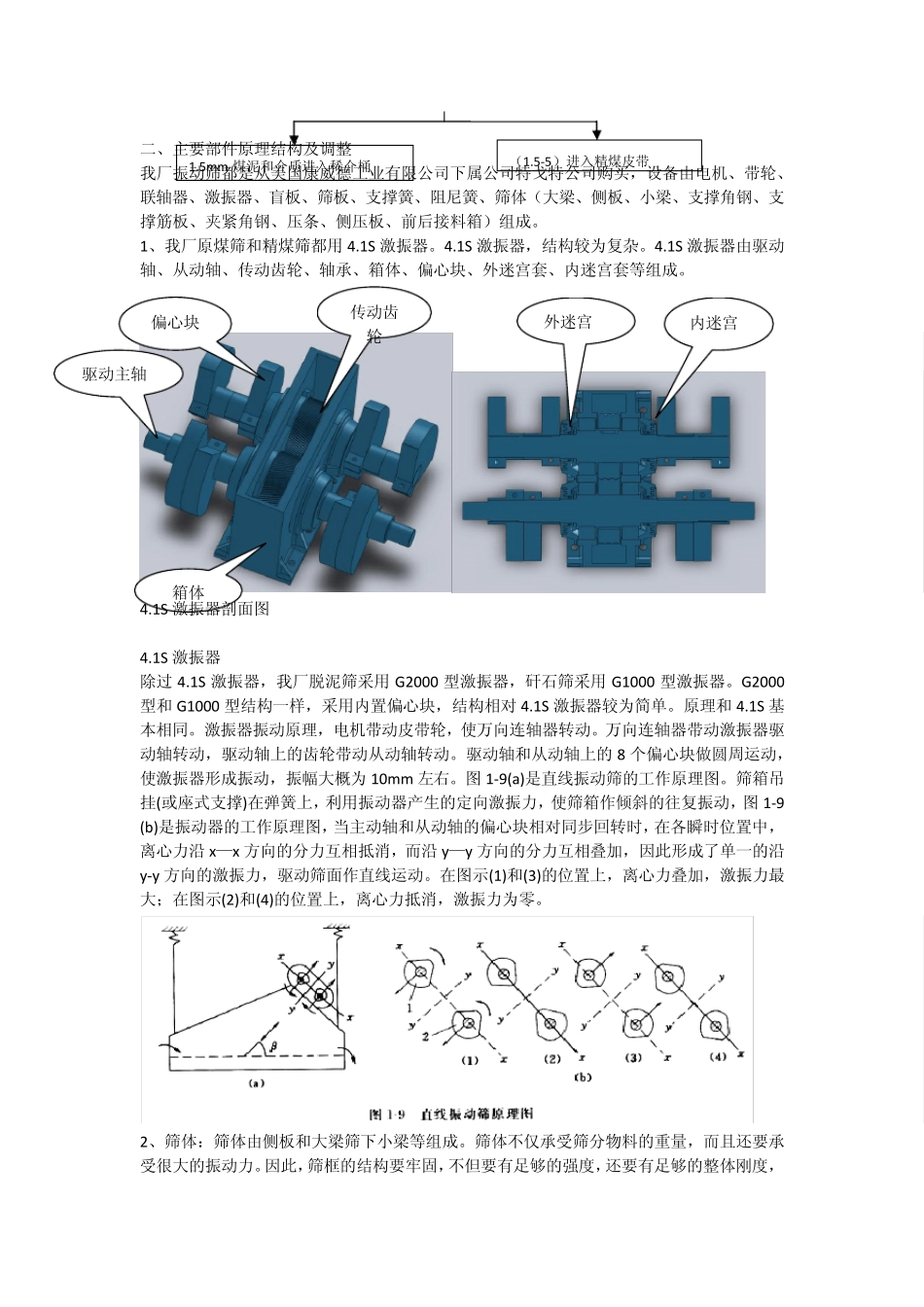

振动筛技能培训 一、筛分原理 筛分过程是指粒度小于筛孔的细粒物经筛孔透过筛面，与粒度大于筛孔而留在筛面上的粗粒物料实现分离的过程。为了使粗、细物料经筛面实现分离，物料和筛面之间必须有相对运动，才能使物料呈现出具有“活性”的松散状态。分离过程可以认为是由物料分层和细粒透筛两个阶段所构成。但是分层和透筛不是先后的关系，而是相互交错同时进行的。由于物料和筛面间相对运动的方式不同，从而形成了不同的筛分方法。我厂全部采用抛射式筛分法。 我厂筛分设备如下： 1、 原煤分级筛对原煤进行粒度筛分，筛上（300-25）m m 进入浅槽；干段（0-25）m m 入洗或直接进精煤皮带；湿段（0-25）m m 进入脱泥筛脱泥。 2、 脱泥筛对分级筛湿段（0-25）m m 再次筛分，（1.5-25）进入重介旋流器，小于1.5m m 进入煤泥桶。 3、 精煤脱介筛是双层筛，上层筛（300-25）m m 脱介后进精煤破碎机；二层筛上（1.5-25）进入精煤离心机；筛下重介段进入重介桶；筛下稀介段进入振动弧形筛。 4、 矸石筛筛上物脱介后（5-300）m m 到矸石皮带；筛下重介段到重介桶；筛下稀介段（0-5）m m 到振动弧形筛。 5、 振动弧形筛（1.5-5）m m 脱介后进入精煤皮带，1.5m m 以下和稀介水进入稀介桶。 原煤 原煤分级筛 筛上（300-25）m m 进入浅槽 干段（0-25）m m 入洗或直接进精煤皮带 湿段（0-25）m m 进入脱泥筛脱泥 小于1.5m m 进入煤泥桶 （1.5-25）m m 进入重介旋流器 精煤脱介筛 矸石脱介筛 矸石筛上层脱介后（5-300）m m到矸石皮带筛下重介段到重介桶 筛下稀介段（0-5）m m到振动弧形筛 筛下稀介段进入振动弧形筛 二层筛上（1.5-25）进入精煤离心机 上层筛（300-25）m m脱介后进精煤破碎机 振动弧形筛 矸石筛三次脱介 精煤筛四次脱介 脱泥筛 对原煤进行 3 次分级 分级和脱介 筛下重介段进入重介桶 二、主要部件原理结构及调整 我厂振动筛都是从美国康威德工业有限公司下属公司特戈特公司购买，设备由电机、带轮、联轴器、激振器、盲板、筛板、支撑簧、阻尼簧、筛体（大梁、侧板、小梁、支撑角钢、支撑筋板、夹紧角钢、压条、侧压板、前后接料箱）组成。 1、我厂原煤筛和精煤筛都用 4.1S 激振器。4.1S 激振器，结构较为复杂。4.1S 激振器由驱动轴、从动轴、传动齿轮、轴承、箱体、偏心块、外迷宫套、内迷宫套等组成。 4.1S 激振器剖面图 4.1S 激振器 除过 4.1S 激振器，我厂...
