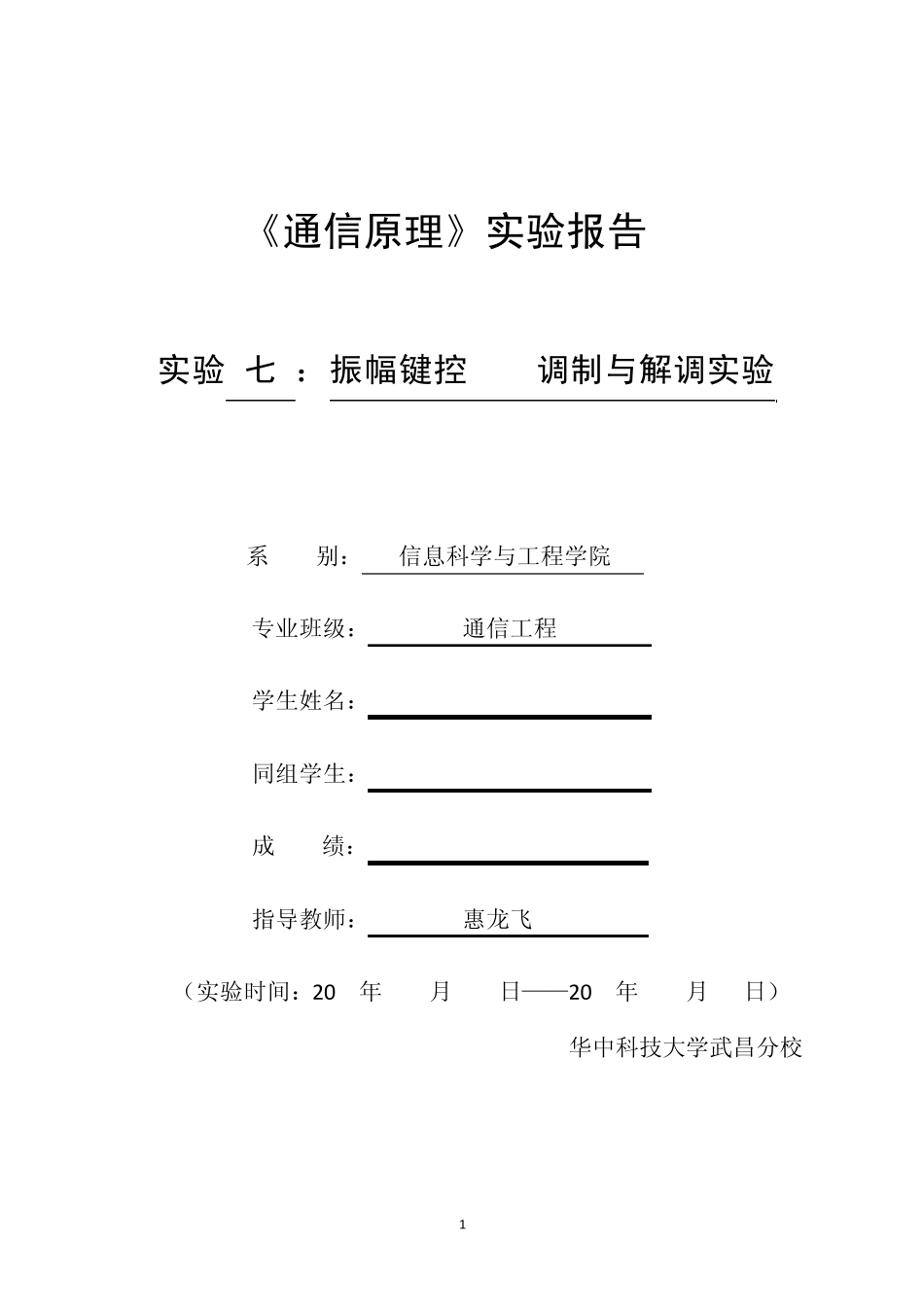

振幅键控ASK调制与解调实验_第1页
1/11

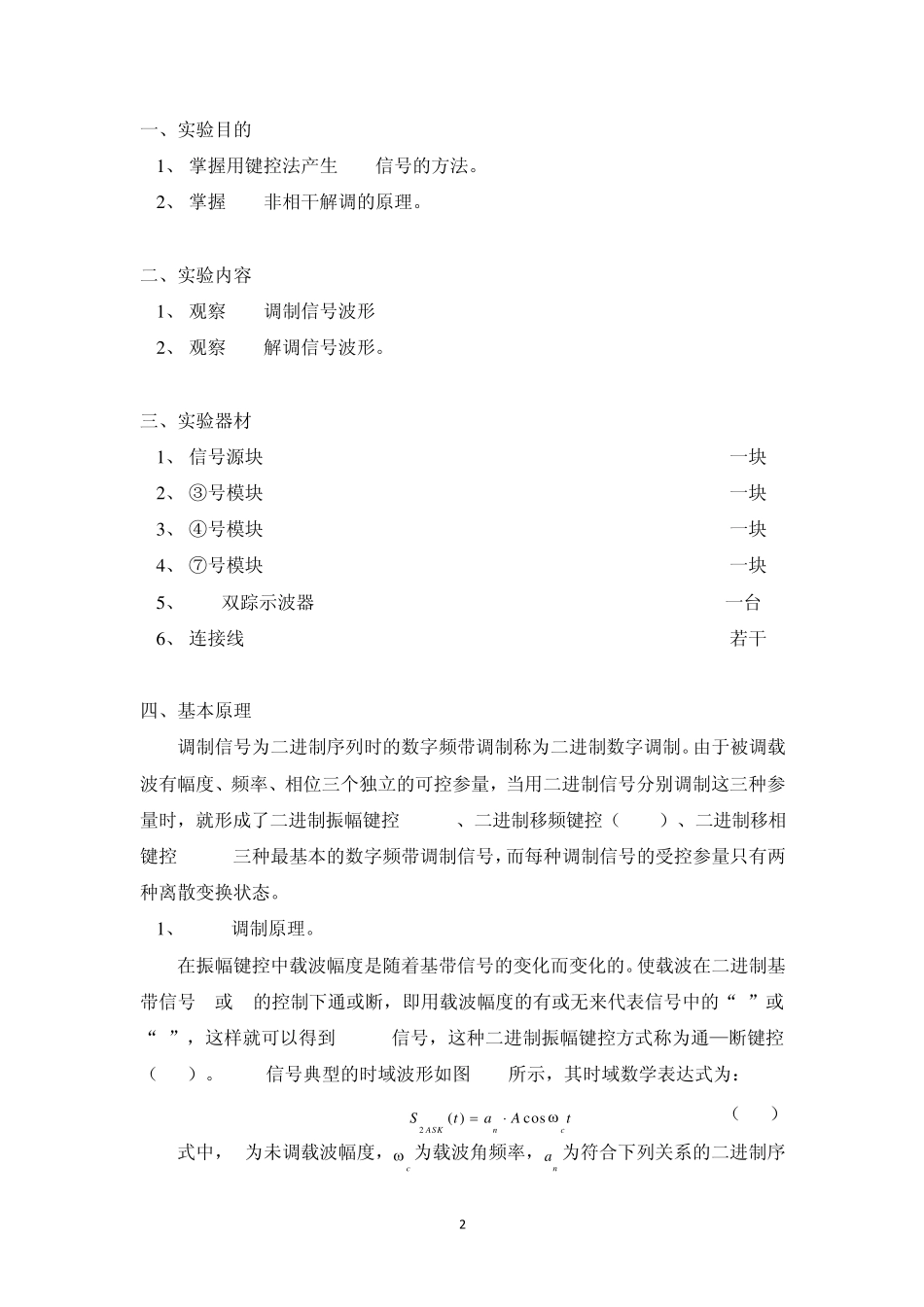

振幅键控ASK调制与解调实验_第2页
2/11
振幅键控ASK调制与解调实验_第3页
3/11
1 《通信原理》实验报告 实验 七 :振幅键控 ASK调制与解调实验 系 别: 信息科学与工程学院 专业班级: 通信工程 学生姓名: 同组学生: 成 绩: 指导教师: 惠龙飞 (实验时间:20 年 月 日——20 年 月 日) 华中科技大学武昌分校 2 一、实验目的 1、 掌握用键控法产生ASK信号的方法。 2、 掌握ASK非相干解调的原理。 二、实验内容 1、 观察ASK调制信号波形 2、 观察ASK解调信号波形。 三、实验器材 1、 信号源块 一块 2、 ③号模块 一块 3、 ④号模块 一块 4、 ⑦号模块 一块 5、 60M双踪示波器 一台 6、 连接线 若干 四、基本原理 调制信号为二进制序列时的数字频带调制称为二进制数字调制。由于被调载波有幅度、频率、相位三个独立的可控参量,当用二进制信号分别调制这三种参量时,就形成了二进制振幅键控(2ASK)、二进制移频键控(2FSK)、二进制移相键控(2PSK)三种最基本的数字频带调制信号,而每种调制信号的受控参量只有两种离散变换状态。 1、 2ASK调制原理。 在振幅键控中载波幅度是随着基带信号的变化而变化的。使载波在二进制基带信号1或0的控制下通或断,即用载波幅度的有或无来代表信号中的“1”或“0”,这样就可以得到2ASK信号,这种二进制振幅键控方式称为通—断键控(OOK)。2ASK信号典型的时域波形如图 9-1所示,其时域数学表达式为: 2( )cosASKncStaAt (9-1) 式中,A为未调载波幅度,c 为载波角频率,na 为符合下列关系的二进制序 3 列的第n个码元: PPan-出现概率为出现概率为110 (9-2) 综合式9-1和式9-2,令A=1,则2ASK信号的一般时域表达式为: tnTtgatScnsnASKcos)()(2  ttSccos)( (9-3) 式中,Ts为码元间隔,( )g t 为持续时间 [-Ts/2,Ts/2] 内任意波形形状的脉冲(分析时一般设为归一化矩形脉冲),而( )S t 就是代表二进制信息的随机单极性脉冲序列。 0 Ts 2Ts 3Ts 4Ts1 0 1 1S2ASK(t)A-A0ar2tt 图9-1 2ASK信号的典型时域波形 2ASK信号的产生方法比较简单。首先,因2ASK信号的特征是对载波的“通-断键控”,用一个模拟开关作为调制载波的输出通/断控制门,由二进制序列( )S t控制门的通断,( )S t =1时开关导通;( )S t =0时开关截止,这种调制方式称为通-断键控法。其次,2ASK信号可视为S(t)与载波的乘积,故用模拟乘法器实现2ASK调制也是很容易...
