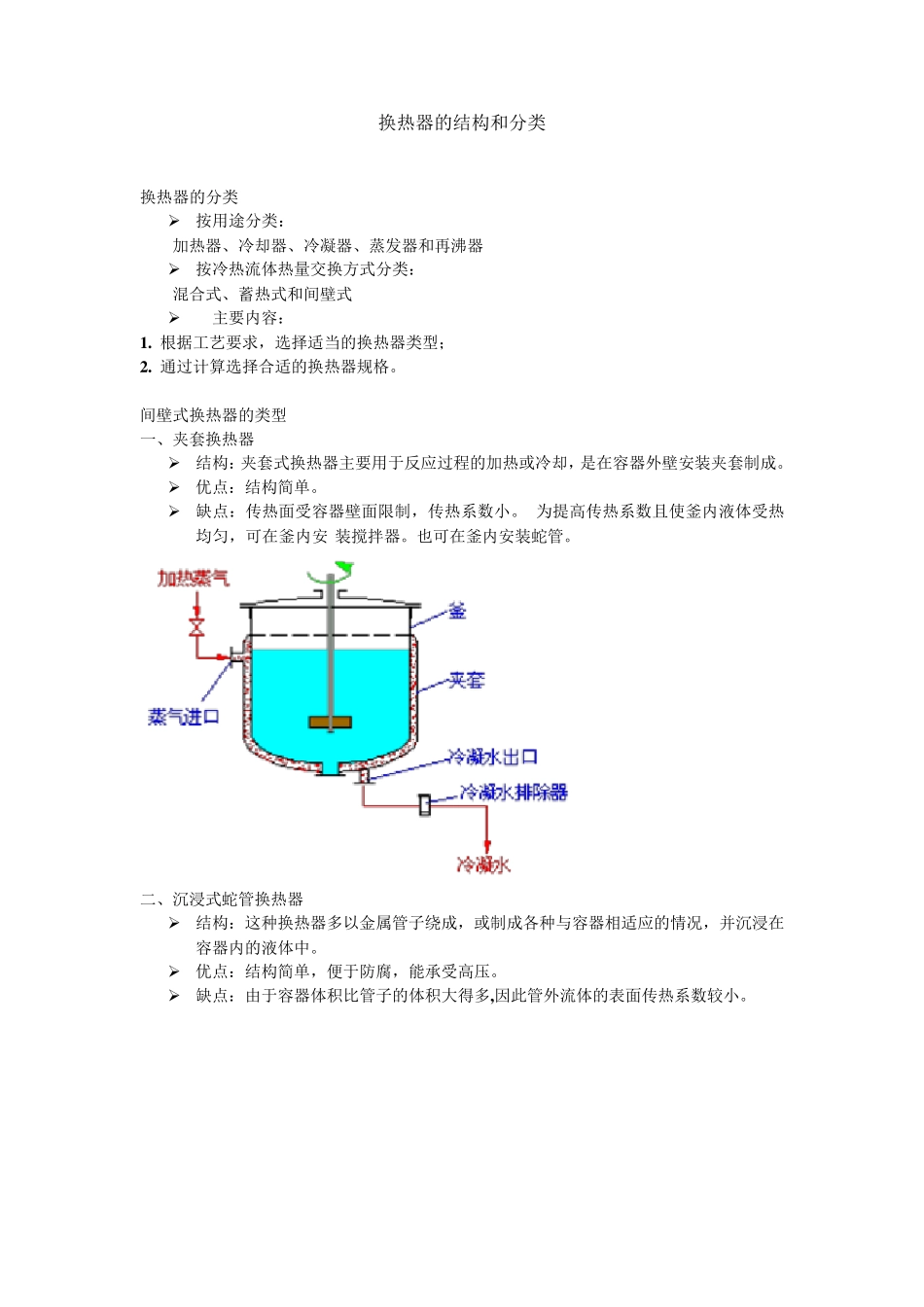

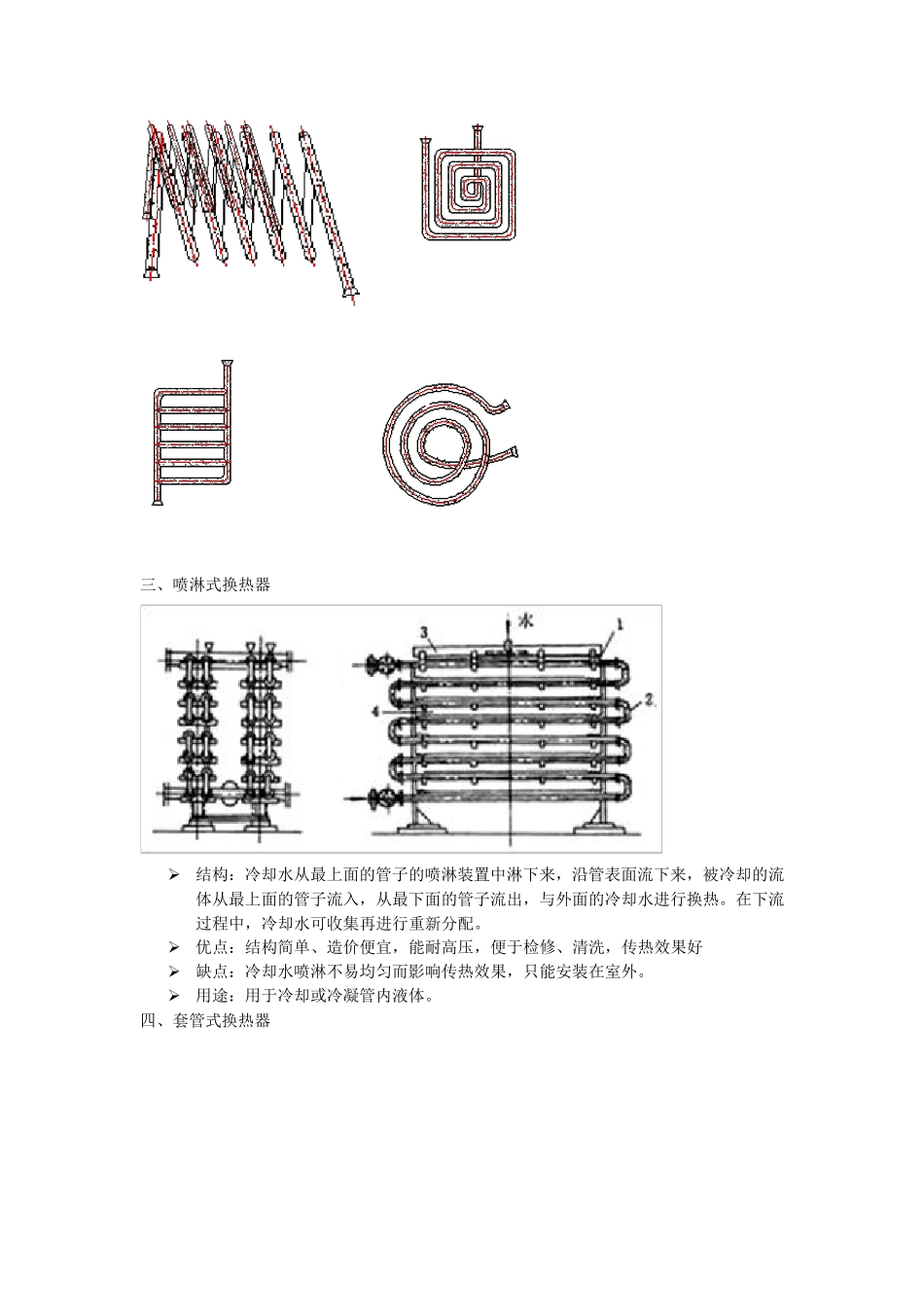

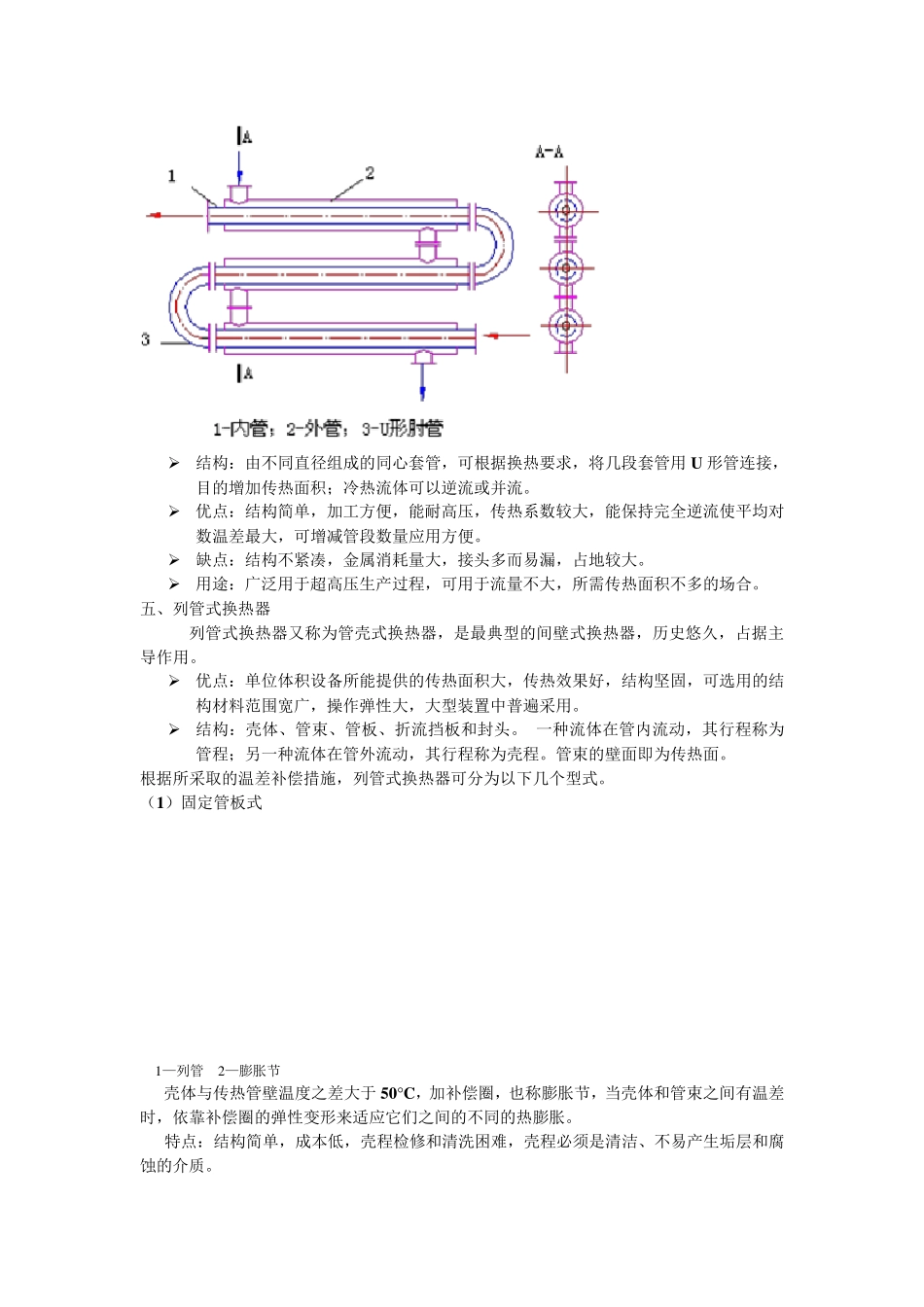

换热器的结构和分类 换热器的分类 ➢ 按用途分类： 加热器、冷却器、冷凝器、蒸发器和再沸器 ➢ 按冷热流体热量交换方式分类： 混合式、蓄热式和间壁式 ➢ 主要内容： 1 . 根据工艺要求，选择适当的换热器类型； 2 . 通过计算选择合适的换热器规格。 间壁式换热器的类型 一、夹套换热器 ➢ 结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。 ➢ 优点：结构简单。 ➢ 缺点：传热面受容器壁面限制，传热系数小。 为提高传热系数且使釜内液体受热均匀，可在釜内安 装搅拌器。也可在釜内安装蛇管。 二、沉浸式蛇管换热器 ➢ 结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在 容器内的液体中。 ➢ 优点：结构简单，便于防腐，能承受高压。 ➢ 缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。 三、喷淋式换热器 ➢ 结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。在下流过程中，冷却水可收集再进行重新分配。 ➢ 优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好 ➢ 缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。 ➢ 用途：用于冷却或冷凝管内液体。 四、套管式换热器 ➢ 结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用 U 形管连接，目的增加传热面积；冷热流体可以逆流或并流。 ➢ 优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对 数温差最大，可增减管段数量应用方便。 ➢ 缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。 ➢ 用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。 五、列管式换热器 列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。 ➢ 优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。 ➢ 结构：壳体、管束、管板、折流挡板和封头。 一种流体在管内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。 根据所采取的温差补偿措施，列管式换热器可分为以下几个型式。 （1）固定管板式 1 —列管 2 —膨胀节 壳体与传热管...
