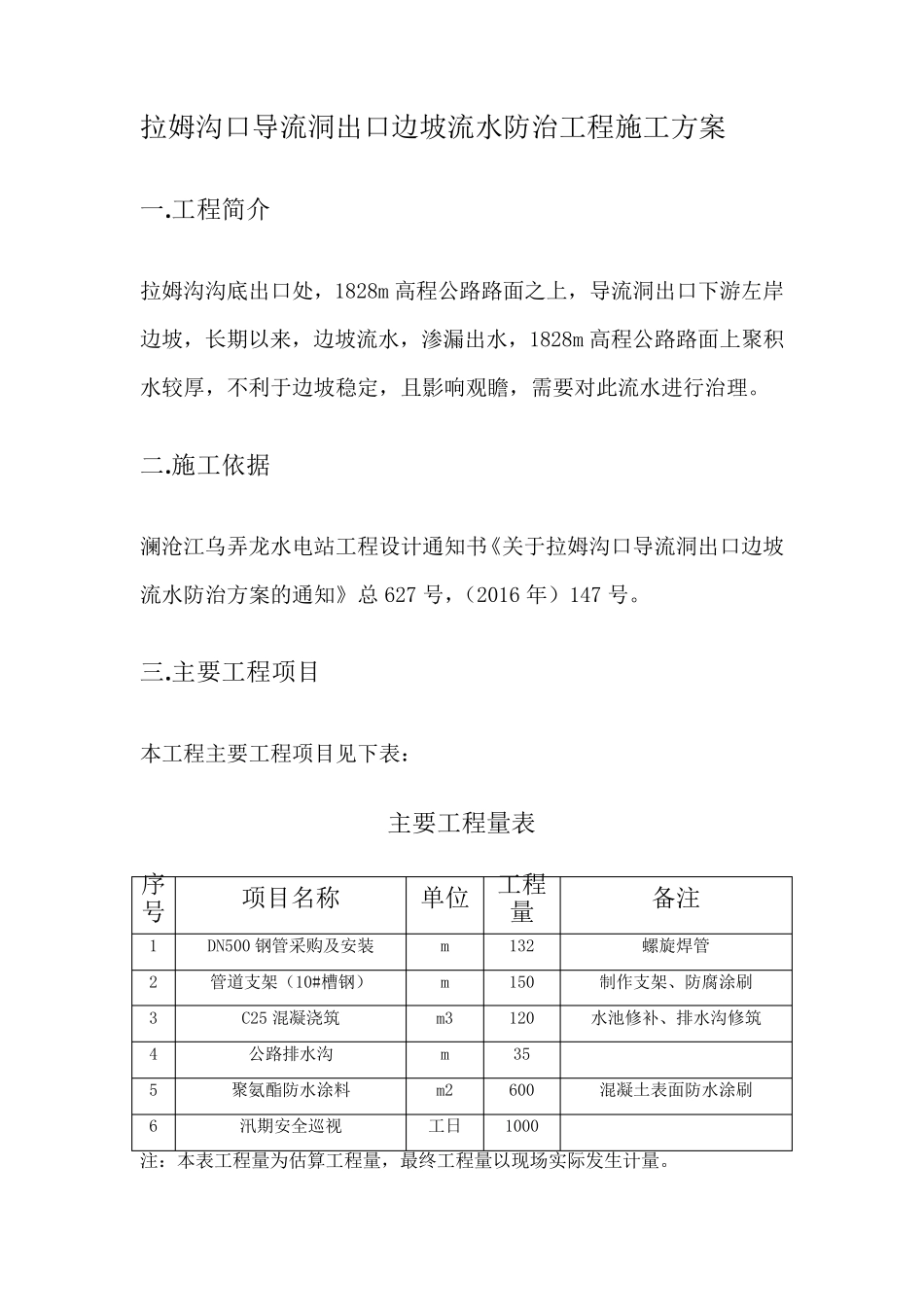

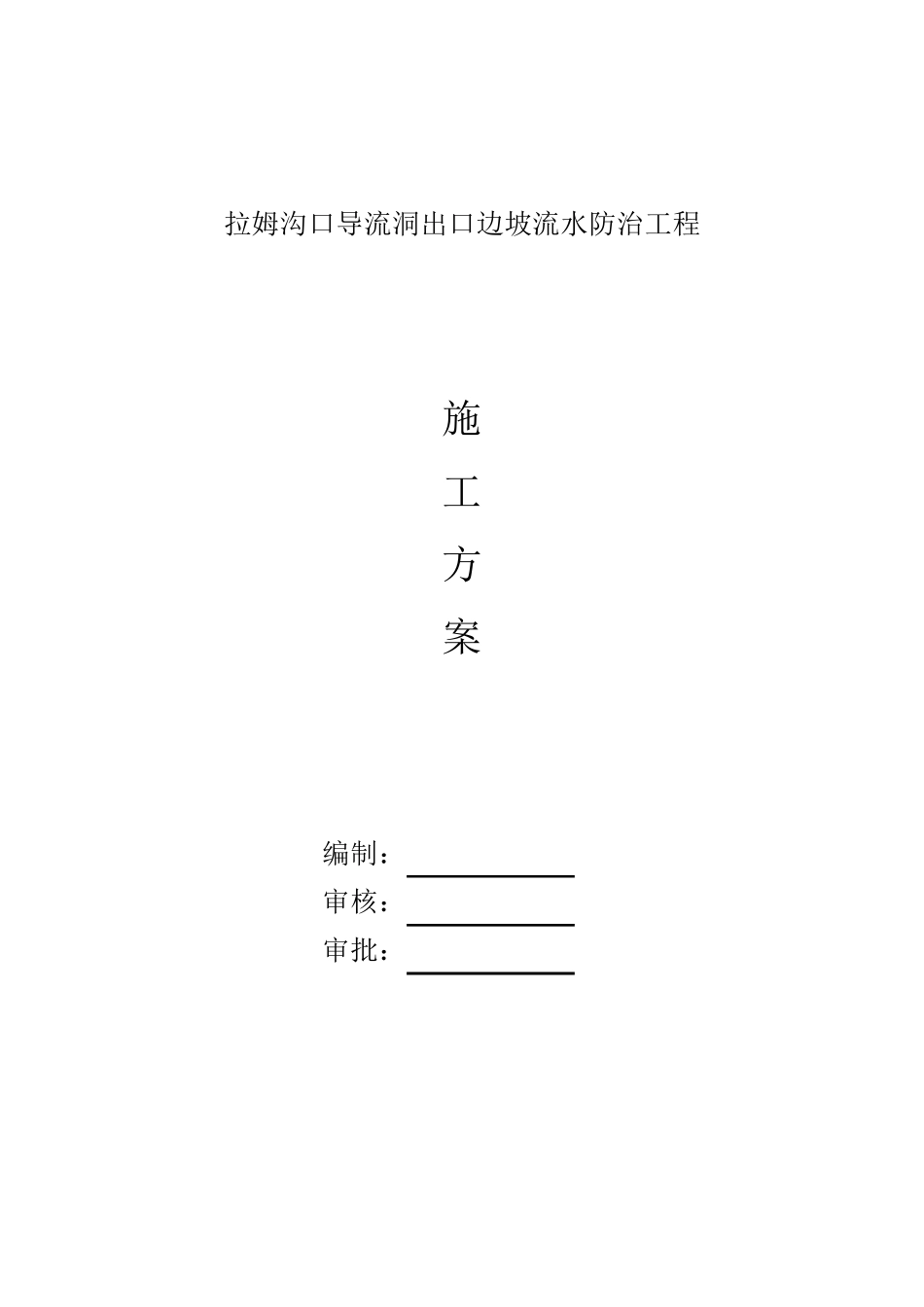

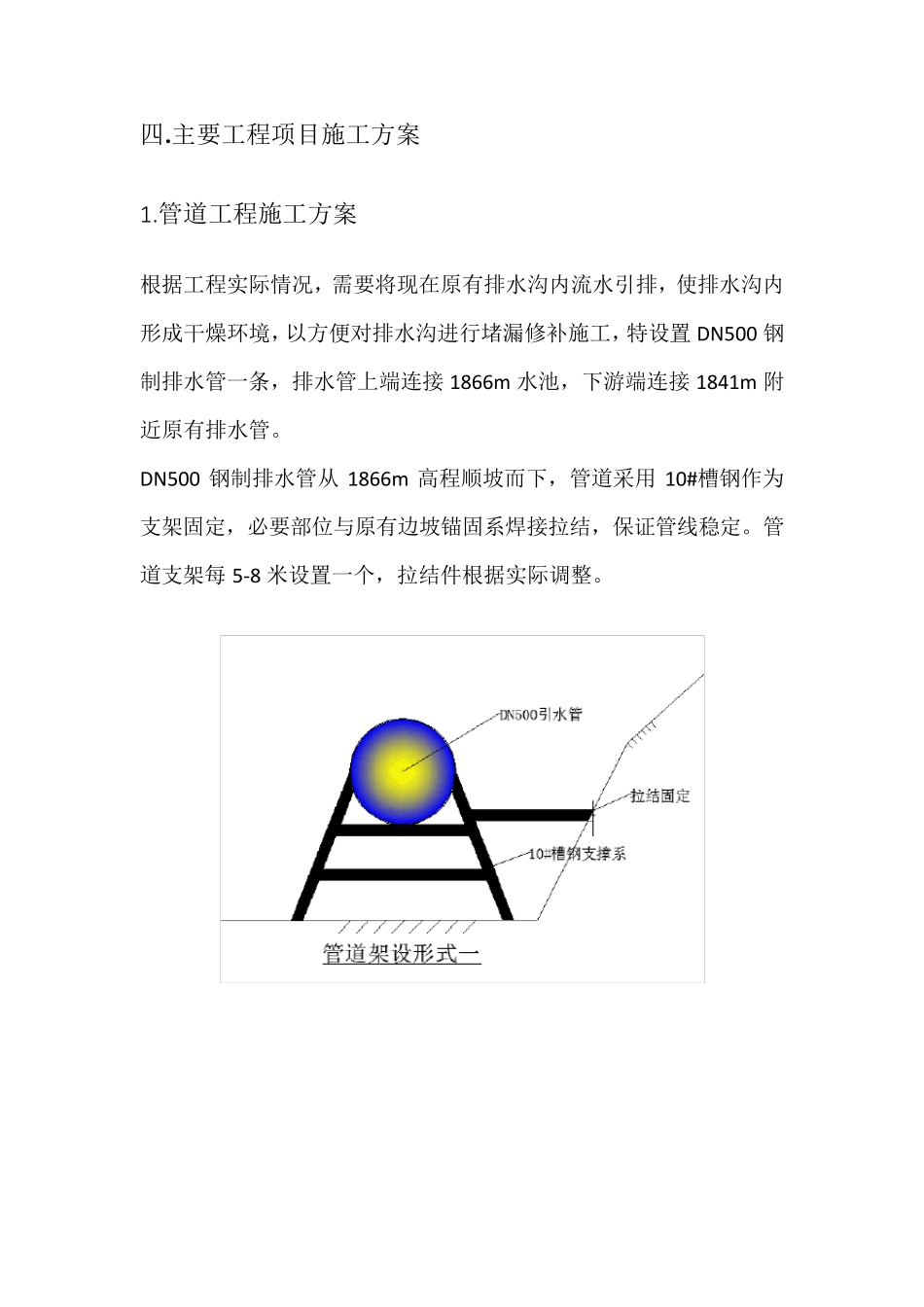

拉姆沟口导流洞出口边坡流水防治工程 施 工 方 案 编制: 审核: 审批: 拉 姆 沟 口 导 流 洞 出 口 边 坡 流 水 防 治 工 程 施 工 方 案 一 .工 程 简 介 拉 姆 沟 沟 底 出 口 处 , 1828m 高 程 公 路 路 面 之 上 , 导 流 洞 出 口 下 游 左 岸边 坡 , 长 期 以 来 , 边 坡 流 水 , 渗 漏 出 水 , 1828m 高 程 公 路 路 面 上 聚 积水 较 厚 , 不 利 于 边 坡 稳 定 , 且 影 响 观 瞻 , 需 要 对 此 流 水 进 行 治 理 。 二 .施 工 依 据 澜 沧 江 乌 弄 龙 水 电 站 工 程 设 计 通 知 书 《 关 于 拉 姆 沟 口 导 流 洞 出 口 边 坡流 水 防 治 方 案 的 通 知 》 总 627 号 ,( 2016 年 ) 147 号 。 三 .主 要 工 程 项 目 本 工 程 主 要 工 程 项 目 见 下 表 : 注 : 本 表 工 程 量 为 估 算 工 程 量 , 最 终 工 程 量 以 现 场 实 际 发 生 计 量 。 主 要 工 程 量 表 序号 项 目 名 称 单 位 工 程量 备 注 1 DN500 钢 管 采 购 及 安 装 m 132 螺 旋 焊 管 2 管 道 支 架 ( 10#槽 钢 ) m 150 制作支 架 、防 腐涂刷 3 C25 混凝浇筑 m3 120 水 池修补、排水 沟 修筑 4 公 路 排水 沟 m 35 5 聚 氨酯防 水 涂料 m2 600 混凝土表 面 防 水 涂刷 6 汛期 安 全巡视 工 日 1000 四.主要工程项目施工方案 1 .管道工程施工方案 根据工程实际情况,需要将现在原有排水沟内流水引排,使排水沟内形成干燥环境,以方便对排水沟进行堵漏修补施工,特设置DN500 钢制排水管一条,排水管上端连接1866m 水池,下游端连接1841m 附近原有排水管。 DN500 钢制排水管从 1866m 高程顺坡而下,管道采用 10#槽钢作为支架固定,必要部位与原有边坡锚固系焊接拉结,保证管线稳定。管道支架每 5-8 米设置一个,拉结件根据实际调整。 本条管线施工期间作为引水管使用,施工完成后不予拆除,作为长久排水管使用,管线施工完成后按要求对管线及支撑结构做防锈涂刷,并统一涂装为绿色面漆。 2 .排水沟施工 经实地勘查,原有排水沟多处损坏渗漏,且1866m 高程至1841m 高程区段排水沟无现浇沟底沟邦,前...
