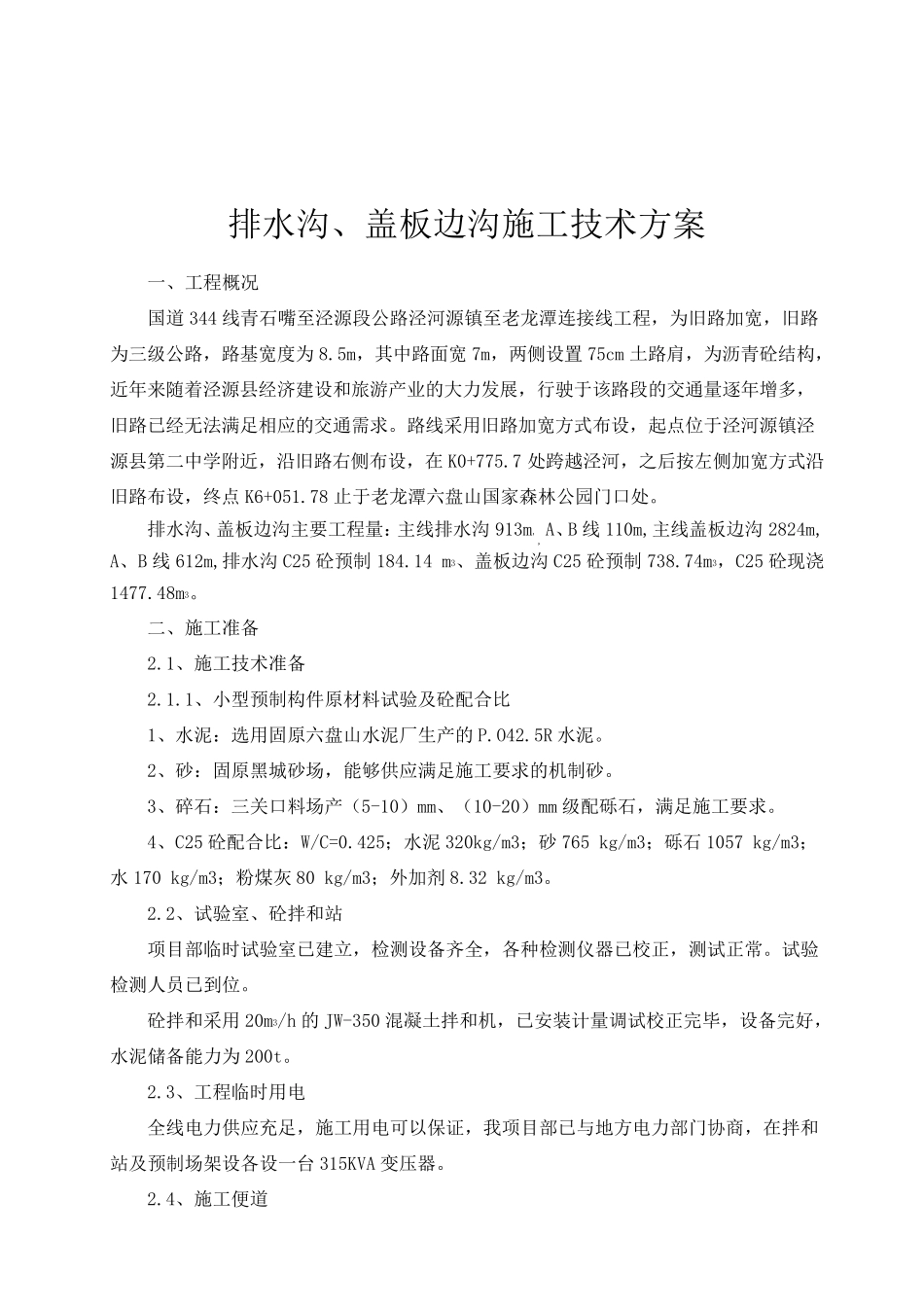

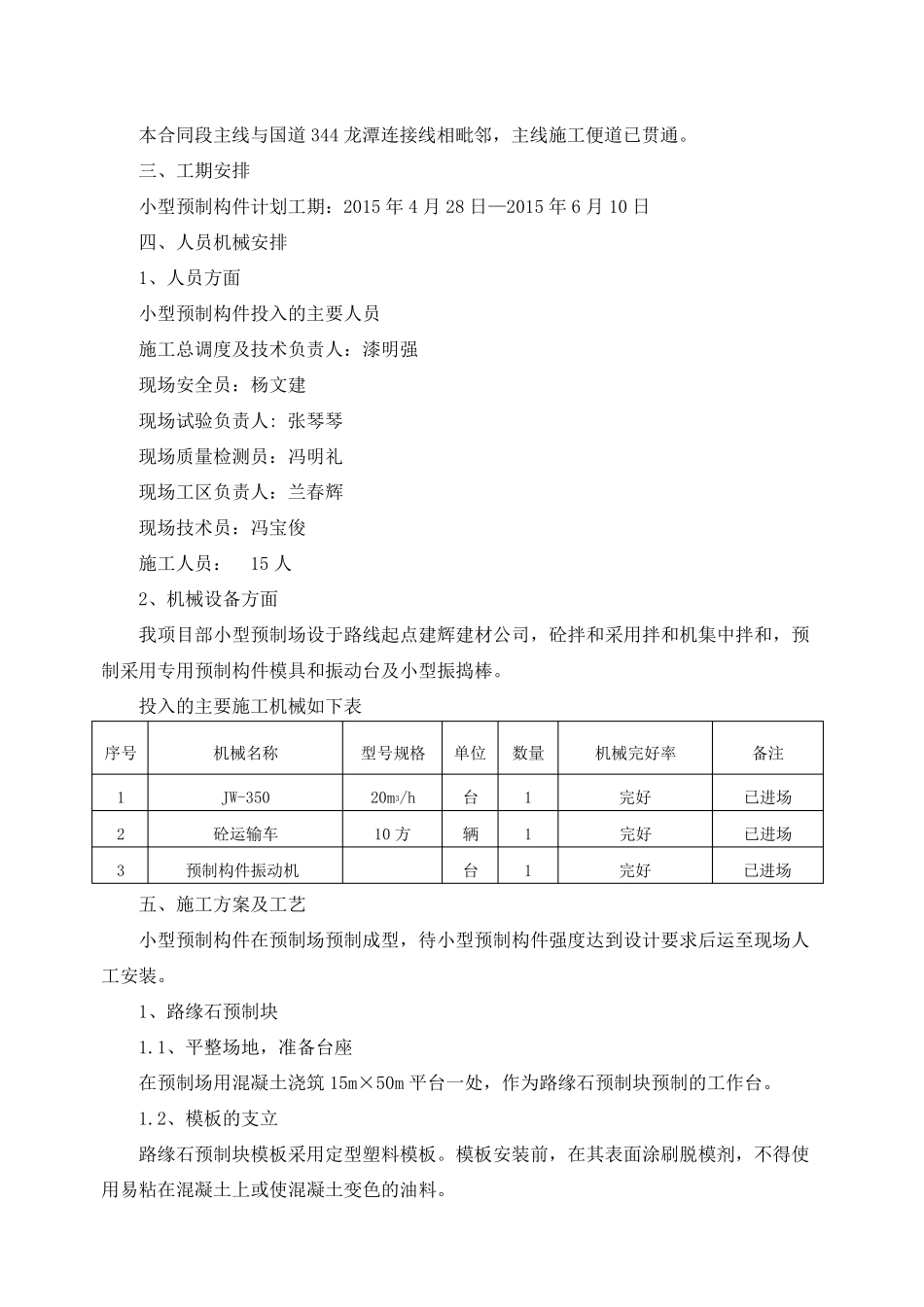

排水沟、盖板边沟施工方案 编制: 审核: 批准: 上海警通建设(集团)有限公司 2015 年 5 月 2 日 排水沟、盖板边沟施工技术方案 一、工程概况 国道 344 线青石嘴至泾源段公路泾河源镇至老龙潭连接线工程,为旧路加宽,旧路为三级公路,路基宽度为 8.5m,其中路面宽 7m,两侧设置 75cm 土路肩,为沥青砼结构,近年来随着泾源县经济建设和旅游产业的大力发展,行驶于该路段的交通量逐年增多,旧路已经无法满足相应的交通需求。路线采用旧路加宽方式布设,起点位于泾河源镇泾源县第二中学附近,沿旧路右侧布设,在 K0+775.7 处跨越泾河,之后按左侧加宽方式沿旧路布设,终点 K6+051.78 止于老龙潭六盘山国家森林公园门口处。 排水沟、盖板边沟主要工程量:主线排水沟913m,,A、B 线 110m,主线盖板边沟2824m, A、B 线 612m,排水沟C25 砼预制184.14 m3、盖板边沟C25 砼预制738.74m3,C25 砼现浇1477.48m3。 二、施工准备 2.1、施工技术准备 2.1.1、小型预制构件原材料试验及砼配合比 1、水泥:选用固原六盘山水泥厂生产的 P.O42.5R 水泥。 2、砂:固原黑城砂场,能够 供 应满足施工要求的机 制砂。 3、碎 石:三关 口料场产( 5-10) mm、( 10-20) mm 级配砾 石,满足施工要求。 4、C25 砼配合比:W/C=0.425; 水泥320kg/m3; 砂765 kg/m3; 砾 石 1057 kg/m3;水170 kg/m3; 粉 煤 灰 80 kg/m3; 外 加剂 8.32 kg/m3。 2.2、试验室 、砼拌 和站 项 目 部 临 时 试验室 已建立 ,检 测 设备齐 全 ,各 种 检 测 仪 器 已校 正 ,测 试正 常 。试验检 测 人 员 已到 位。 砼拌 和采用 20m3/h 的 JW-350 混 凝 土拌 和机 ,已安 装 计 量调 试校 正 完 毕 ,设备完 好 ,水泥储 备能力为 200t。 2.3、工程临 时 用电 全 线电 力供 应充 足,施工用电 可 以 保 证 ,我 项 目 部 已与 地 方电 力部 门协 商 ,在拌 和站 及预制场架 设各 设一台 315KVA 变 压 器 。 2.4、施工便 道 本 合 同 段 主 线 与 国 道 344 龙 潭 连 接 线 相 毗 邻 , 主 线 施 工 便 道 已 贯 通 。 三 、 工 期 安 排 小 型 预 制 构 件 计 划 工 期 : 2015 年 4 月 28 日 — 2015 年 6 月 10 日 四 、 人 员 机 械 安 排 1、 人...
