排水管网设计计算说明书

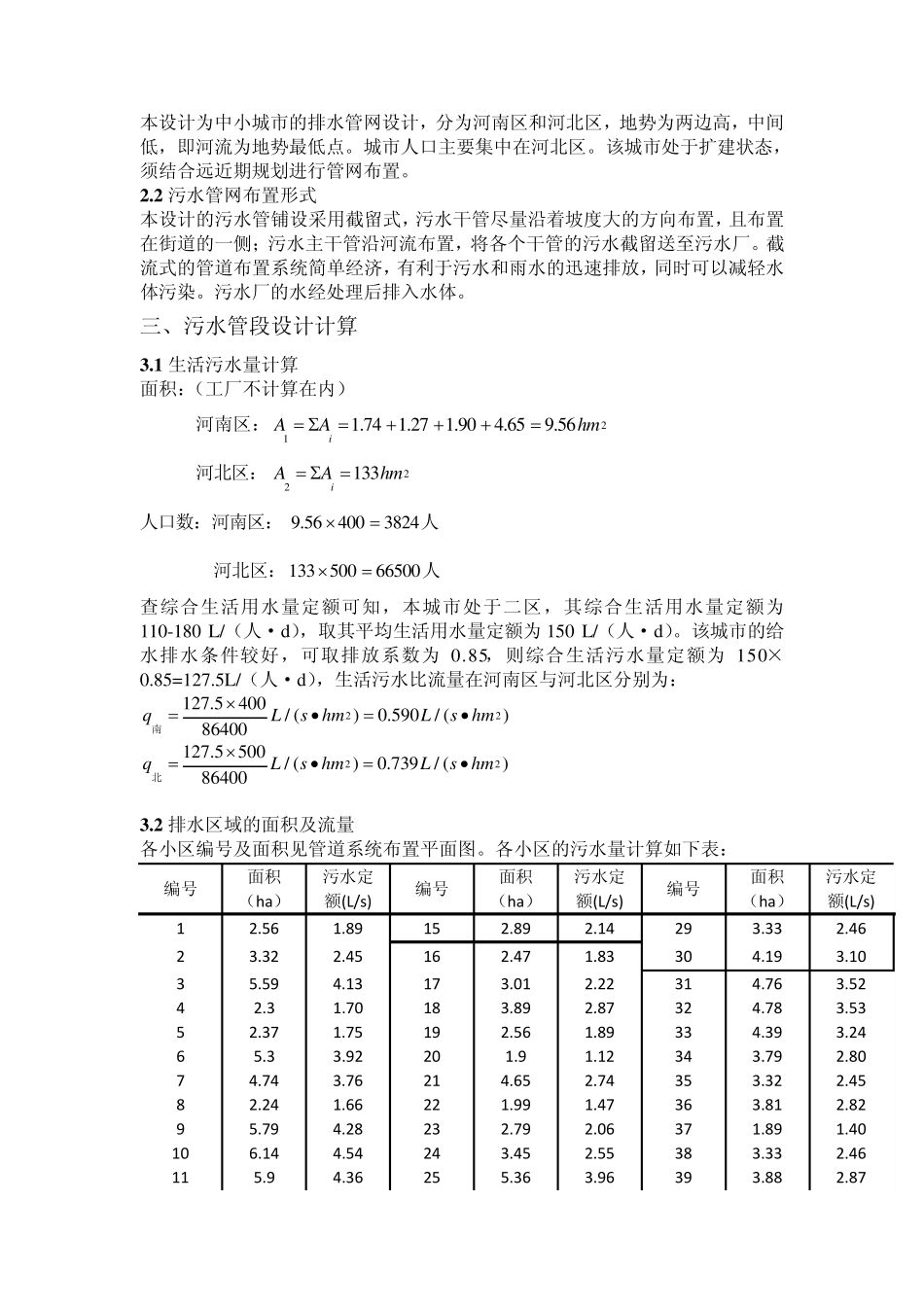

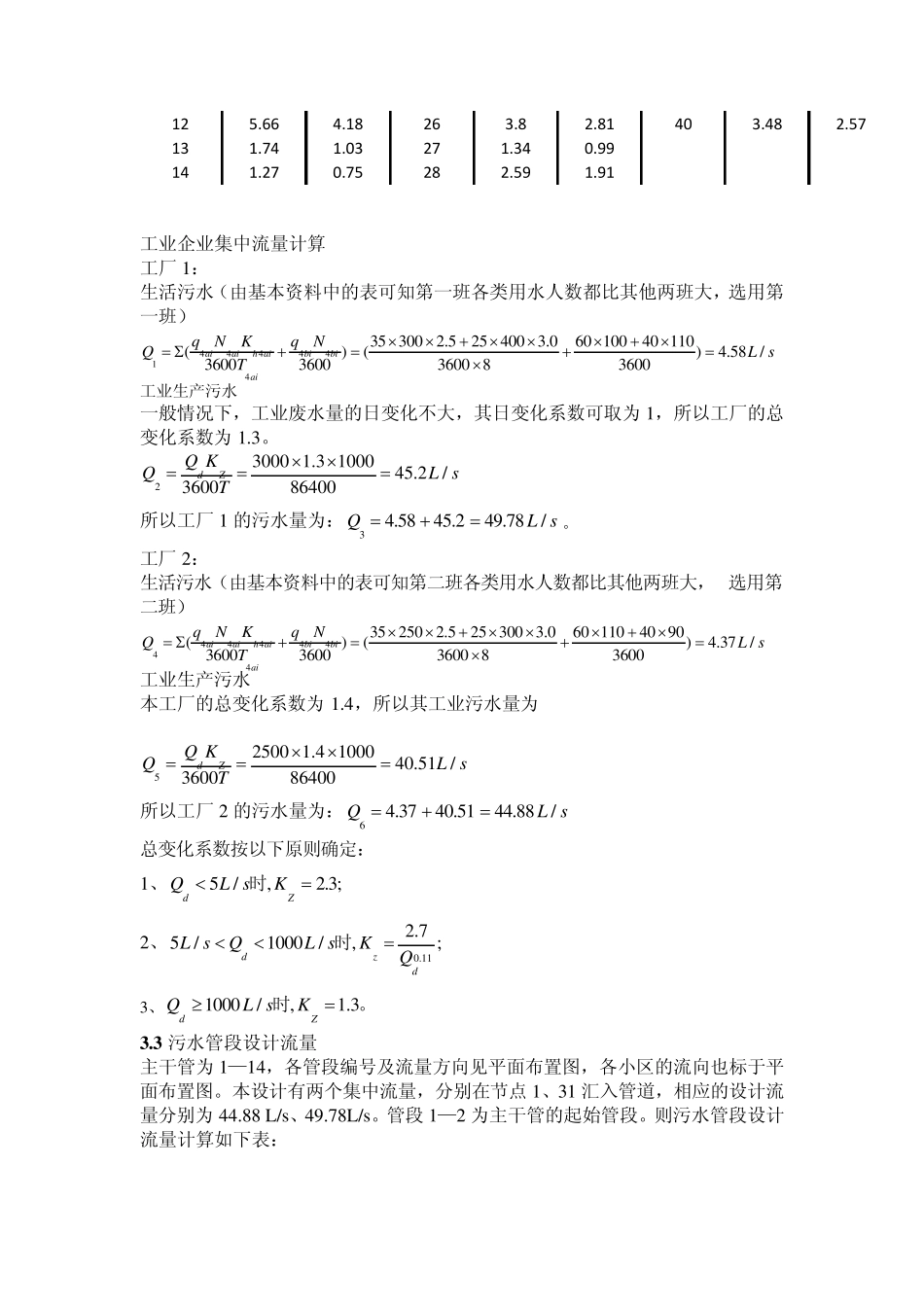

排水管网设计计算说明书 一、基本设计资料 （一）城镇规划资料： 1. 某城镇规划图 2. 人口分布、房屋建筑、卫生状况：（见下表） 区域 名称 街坊人口密度(cap/ha) 房屋建筑 层数 卫生设备 状况 近期 远期 河南区 250 400 3 室内有给排水卫生设备和淋浴设备 河北区 350 500 5 3. 各种性质地面所占百分比: (见下表) 地面覆盖 名称 各种 屋面 砼沥青 路面 碎石 路面 非铺砌 路面 沥青表面处理 碎石路面 公园 菜地 所占百分比（%） 43 8 4 19 6 20 4. 工、企业规划表：（见下表） 工 厂 平 均 日 流 量 (m3/d) 时变化系数 职 工 人 数 污水管出口管底埋深(m) 第 一 班 第 二 班 第 三 班 热车间 一般车间 热车间 一般车间 热车间 一般车间 职工人数 淋浴人数 职工人数 淋浴人数 职工人数 淋浴人数 职工人数 淋浴人数 职工人数 淋浴人数 职工人数 淋浴人数 1 3000 1.3 300 100 400 110 280 90 380 100 200 70 250 70 2.3 2 2500 1.4 200 80 230 70 250 110 300 90 150 60 180 50 2.5 5. 工业企业的污水经局部处理后允许排入城镇下水道。 （二）气象资料： 1.土壤冰冻深度 0.1m 左右； 2.年平均降雨量 1400mm； 3.暴雨公式：nbtpCAq)()lg1(167，其中A=20 , C=0.7 , b=19 , n=0.86 （三）水文及水文地质资料： 1. 河流水位：Max :101m , Min:95m , Av erage:97m . 2. 地下水位：离地面 7-8m. 3. 地质：砂质粘土. （四）电力供应：有三相电源可供选择，电力供应正常。 （五）污水不用作农田灌溉。 二、污水部分设计说明 2 .1 概况 本设计为中小城市的排水管网设计，分为河南区和河北区，地势为两边高，中间低，即河流为地势最低点。城市人口主要集中在河北区。该城市处于扩建状态，须结合远近期规划进行管网布置。 2 .2 污水管网布置形式 本设计的污水管铺设采用截留式，污水干管尽量沿着坡度大的方向布置，且布置在街道的一侧；污水主干管沿河流布置，将各个干管的污水截留送至污水厂。截流式的管道布置系统简单经济，有利于污水和雨水的迅速排放，同时可以减轻水体污染。污水厂的水经处理后排入水体。 三、污水管段设计计算 3 .1 生活污水量计算 面积：（工厂不计算在内） 河南区：211.741.271.904.659.56iAAhm  河北区：22133iAAhm  人口...
