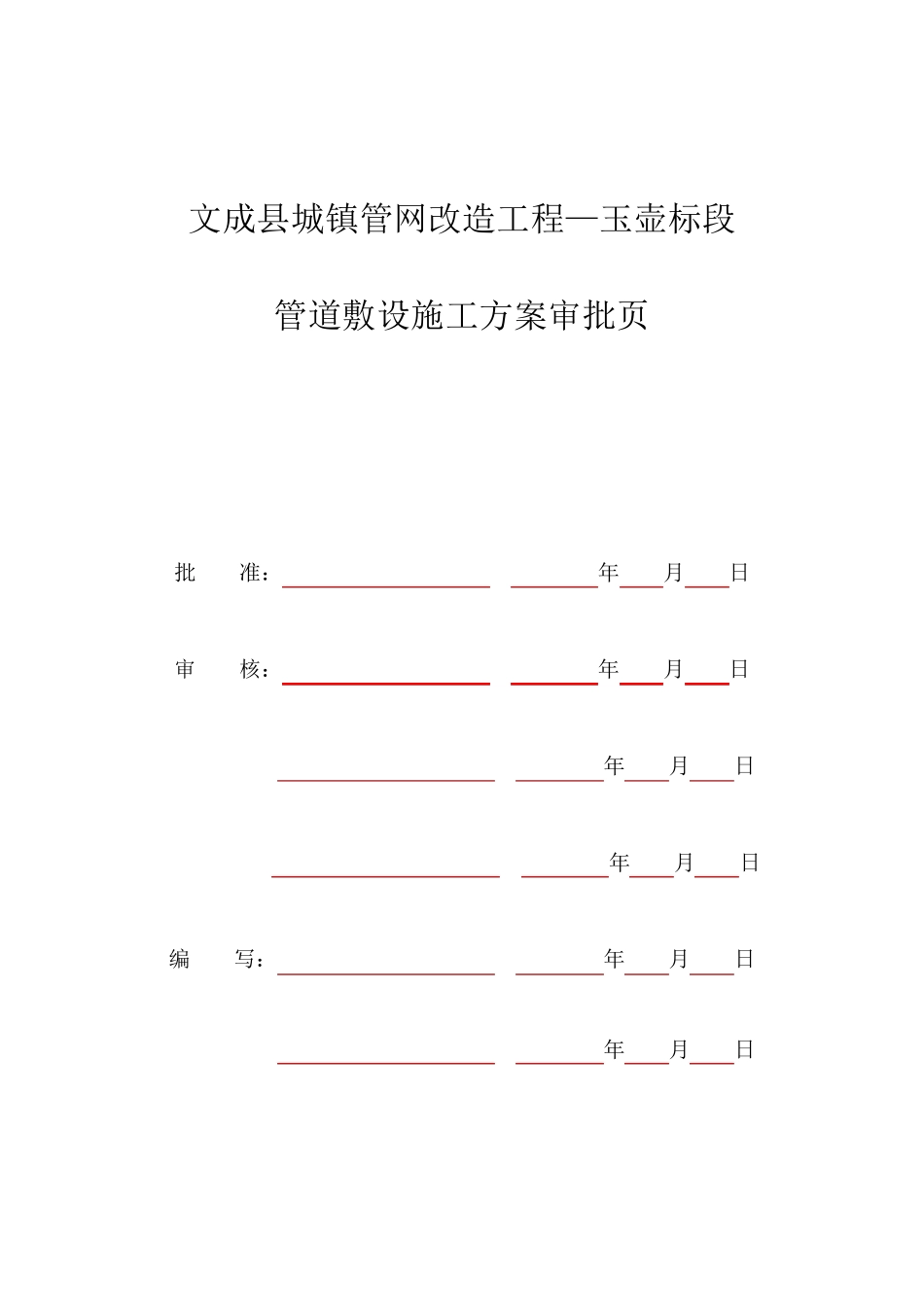

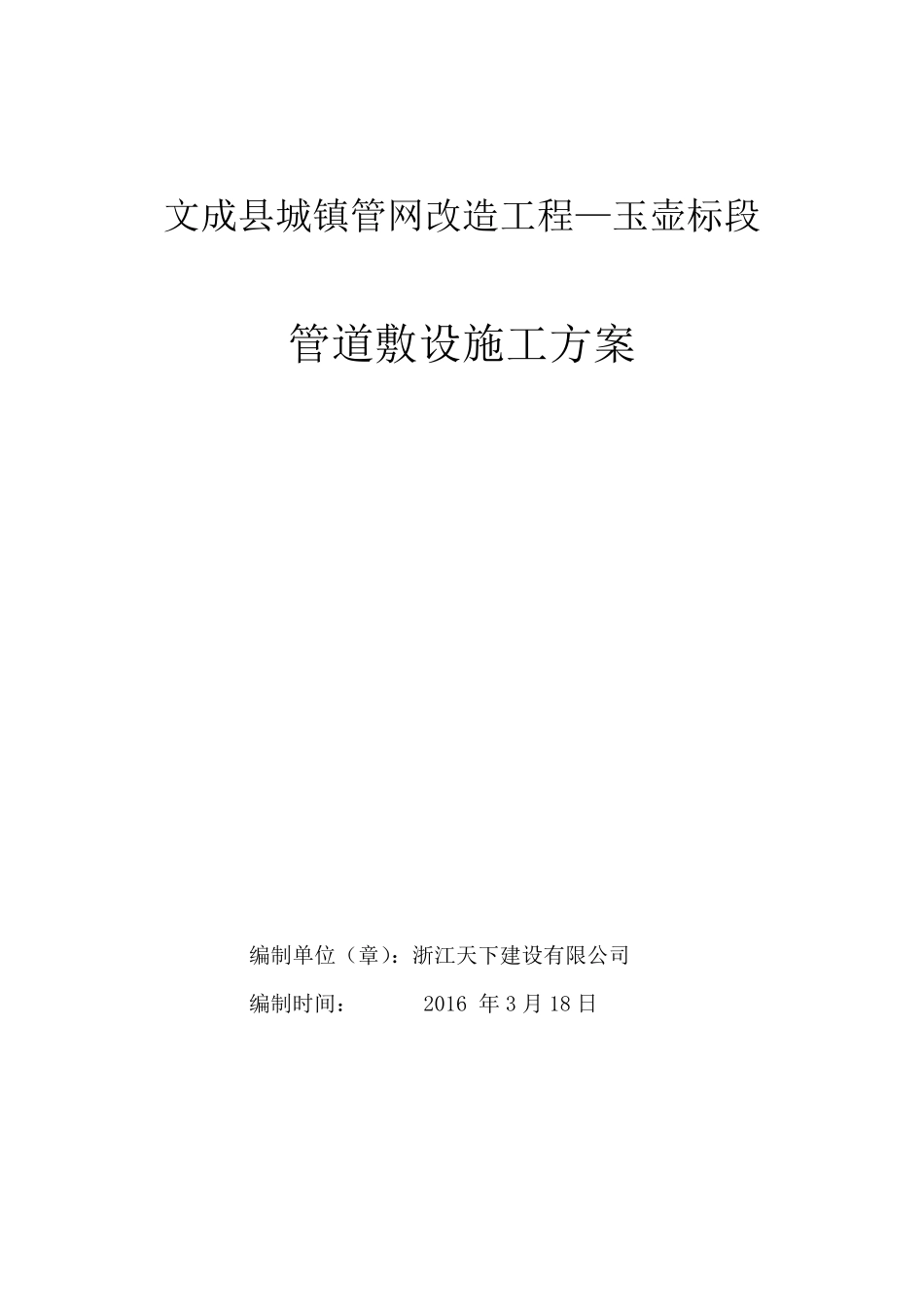

文成县城镇管网改造工程—玉壶标段 管道敷设施工方案 编制单位（章）：浙江天下建设有限公司 编制时间： 2016 年 3 月 18 日 文成县城镇管网改造工程—玉壶标段 管道敷设施工方案审批页 批 准： 年 月 日 审 核： 年 月 日 年 月 日 年 月 日 编 写： 年 月 日 年 月 日 目 录 管道工程施工方案 一、工程概况 1.本工程为文成县城镇管网改造工程—玉壶标镇中心村，区域面积约 247.27 公顷，范围内居住户数约 2500 户，服务人口 2.5 万 4 人。设计施工内容包括污水三级管网及入户管道、雨水管网、给水管道修复等。设计图纸中坐标系为文成县独立坐标系，高程为85 国家高程。施工按照设计图纸中尺寸，除已注明者外，管径、井径以毫米计。设计图纸中除注明外给水管道所注标高为管中心标高；雨水管道所注标高为管内底标高。 2.给水管网包括给水主管、配水管道、入户管道、阀门井、室外消火栓、水表井、排气阀、泄水管等；管径 DN300 及以上，采用球墨铸铁管，管径 DN200 采用 PE 实壁管，管径 DN50-DN150 采用 PE 实壁管，接户管DN20 采用 PPR 管，雨水管道总长 3168 米，雨水检查井104 座。 3.污水工程主要在已建污水主管网基础上，进行支管及入户管建设，采用开槽法施工。D300-d400 污水管用玻璃钢夹砂管，管道基础用中粗砂基础，管侧及管顶以上 0.3m 范围内采用细石屑回填，d300及以上采用砖砌圆形污水井；d225 及以下采用 315 塑料检查井，若接入支管较多，采用 600*600 砖砌小方井；接户管1-2 户采用De75-110UPVC 平壁管，3-4 户采用 De160UPVC 平壁管不经化粪池直 接接出 ；卫 生 间 污水接入化粪池采用 De160 及 d225 管道，其 余 污水支管采用 d225 及以上管道接出 。化粪池： 1-2 户布 置 一个2T，3-4 户布置4T 玻璃钢化粪池，5-7 户布置6T 砖砌化粪池，8-10 户布置9T混凝土化粪池。清扫井：圆形塑料检查井和预制式水泥井一般直径300mm，砖砌方形检查井一般为300*300mm。砖砌隔油池5 座，详见国标04S519p106，污水管分段做闭水试验合格后回填，并按照《给水排水管道工程施工及验收规范》GB50268-2008 第182 页附录D-D.0.1-0.2 条规定执行。 4.雨水工程：雨水管道采用d400-d1200，采用开槽法施工，管径小余d800 用玻璃钢夹砂管，管径大于800 时采用钢筋砼II 级管；管道基础：玻璃钢夹砂管及双壁波纹管基础形式与污水管道一致，...
