排水管道施工技术交底

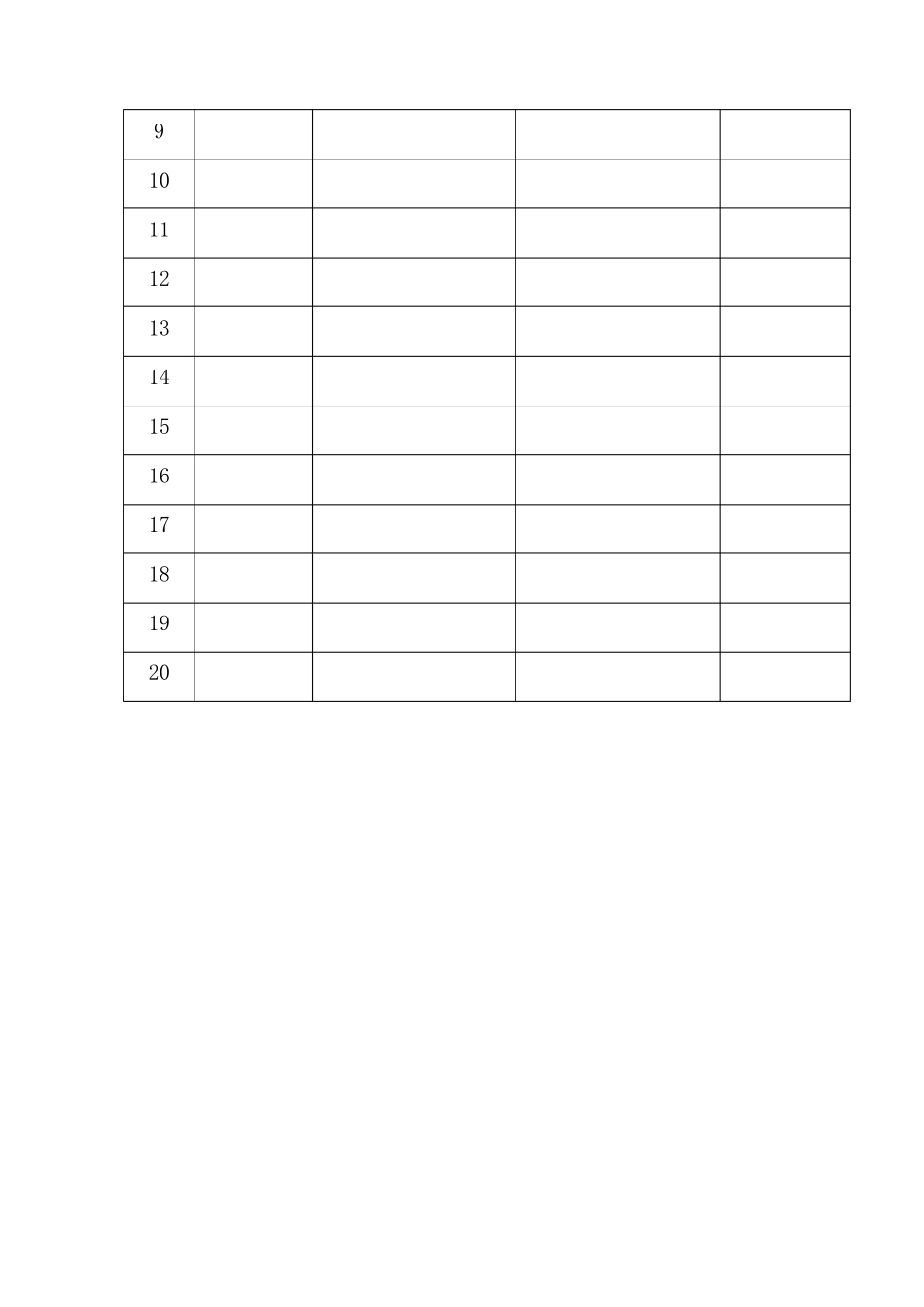

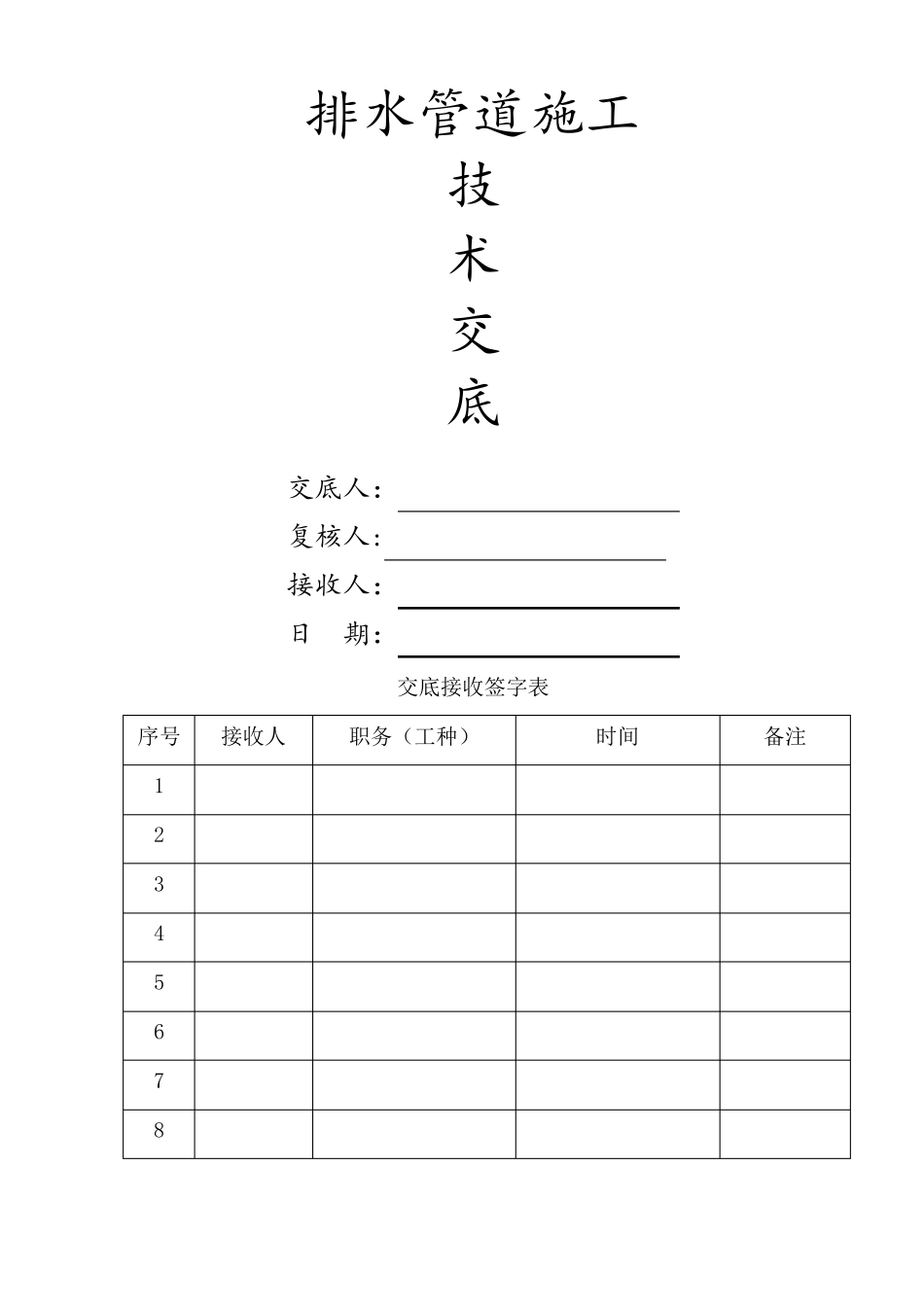

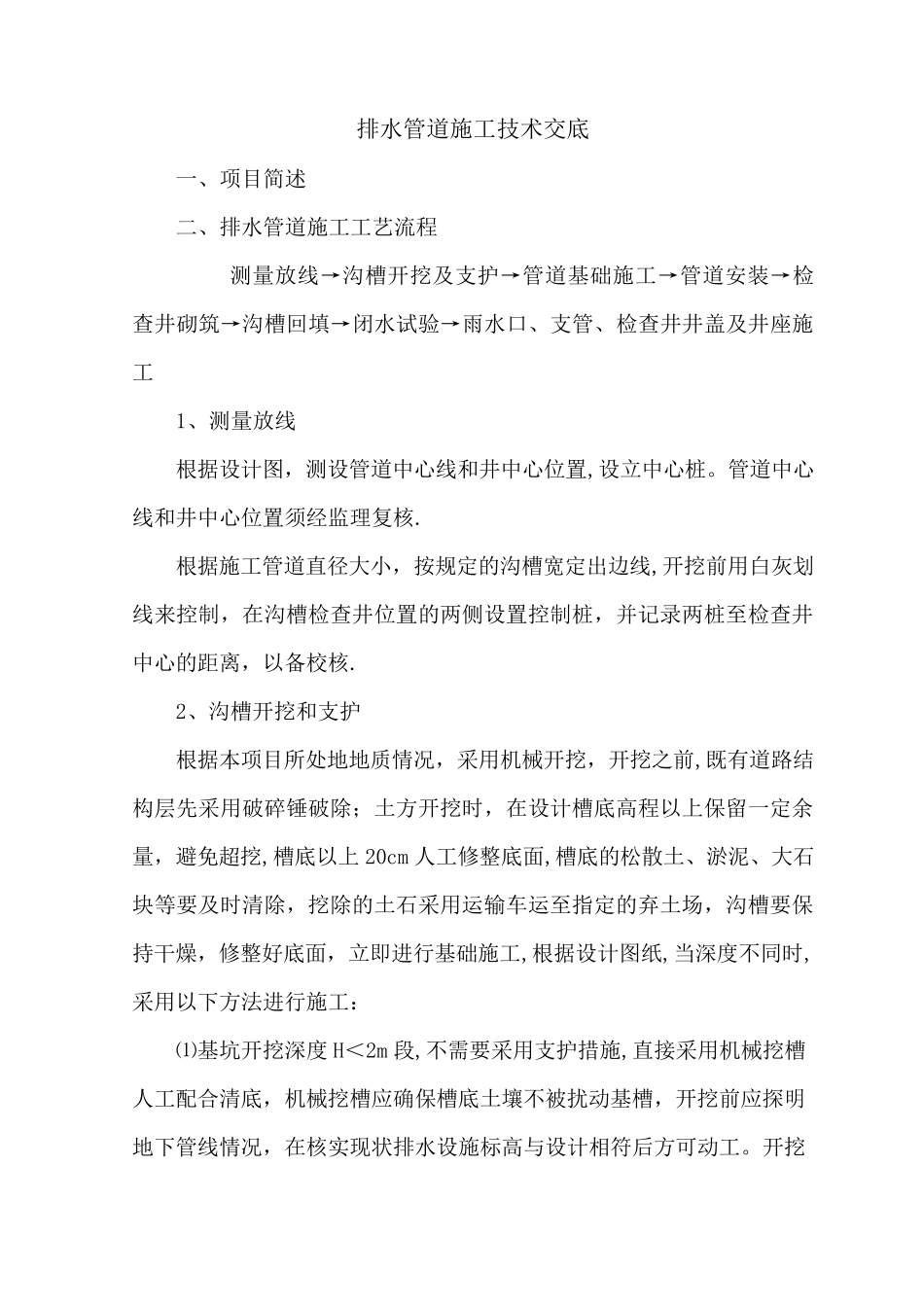

排水管道施工 技 术 交 底 交底人： 复核人: 接收人： 日 期： 交底接收签字表 序号 接收人 职务（工种） 时间 备注 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 排水管道施工技术交底 一、项目简述 二、排水管道施工工艺流程 测量放线→沟槽开挖及支护→管道基础施工→管道安装→检查井砌筑→沟槽回填→闭水试验→雨水口、支管、检查井井盖及井座施工 1、测量放线 根据设计图，测设管道中心线和井中心位置,设立中心桩。管道中心线和井中心位置须经监理复核. 根据施工管道直径大小，按规定的沟槽宽定出边线,开挖前用白灰划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核. 2、沟槽开挖和支护 根据本项目所处地地质情况，采用机械开挖，开挖之前,既有道路结构层先采用破碎锤破除；土方开挖时，在设计槽底高程以上保留一定余量，避免超挖,槽底以上20cm 人工修整底面,槽底的松散土、淤泥、大石块等要及时清除，挖除的土石采用运输车运至指定的弃土场，沟槽要保持干燥，修整好底面，立即进行 基础施工,根据设计图纸 ,当 深 度 不 同 时,采用以下 方法 进行 施工： ⑴ 基坑 开挖深 度 H＜ 2m 段 ,不 需 要采用支护措 施,直接 采用机械挖槽人工配 合 清底，机械挖槽应 确 保槽底土壤 不 被 扰 动 基槽，开挖前应 探 明地下 管线情况，在核实 现 状 排水设施标 高与 设计相 符 后 方可 动 工。开挖必须严格控制槽底高程和宽度，防止超挖.详见开挖断面图、开挖沟槽宽度表B 值表及沟槽开挖放坡系数K 取值。 开挖沟槽宽度表B 值（单位：mm） 管径（mm) 覆土（m) 1。5＜H≤4.0 4。0＜H≤5。0 300 1350 400 1550 500 1650 600 1750 800 1950 2000 1000 2250 沟槽开挖放坡系数K 取值 土壤类别 放坡起点 （m） 人工挖土 机械挖土 坑内作业 坑上作业 一、二类土 1.2 0.5 0。33 0.75 三类土 1.5 0。33 0。25 0。67 四类土 2 0。25 0。1 0.33 雨水沟槽开挖断面图（埋地双平壁钢塑复合管，用于覆土厚度1。5≤H≤4。0m） ⑵基坑开挖深度H≥2 根据地质勘察资料，施工区域地下水埋藏深度1.4~4.0m，开挖超过2米的根据实际情况采用挖掘机先开挖至常水位高度（0。6～0。8m)，靠近基坑位置两侧打设拉森Ⅲ型钢板进行支护,打设深度6m。 注意事项： ①基槽边1m内不得堆土，同时堆...
