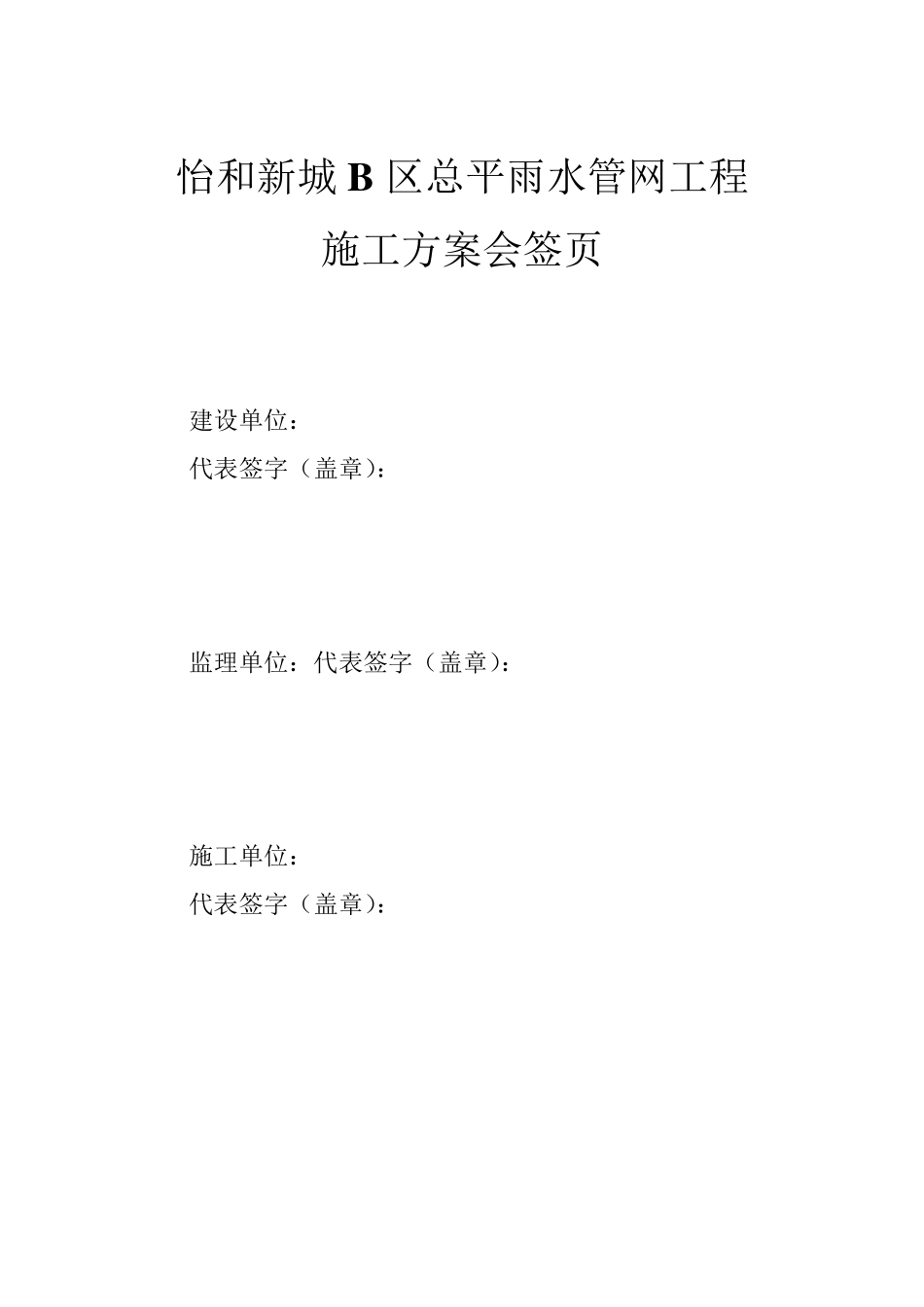

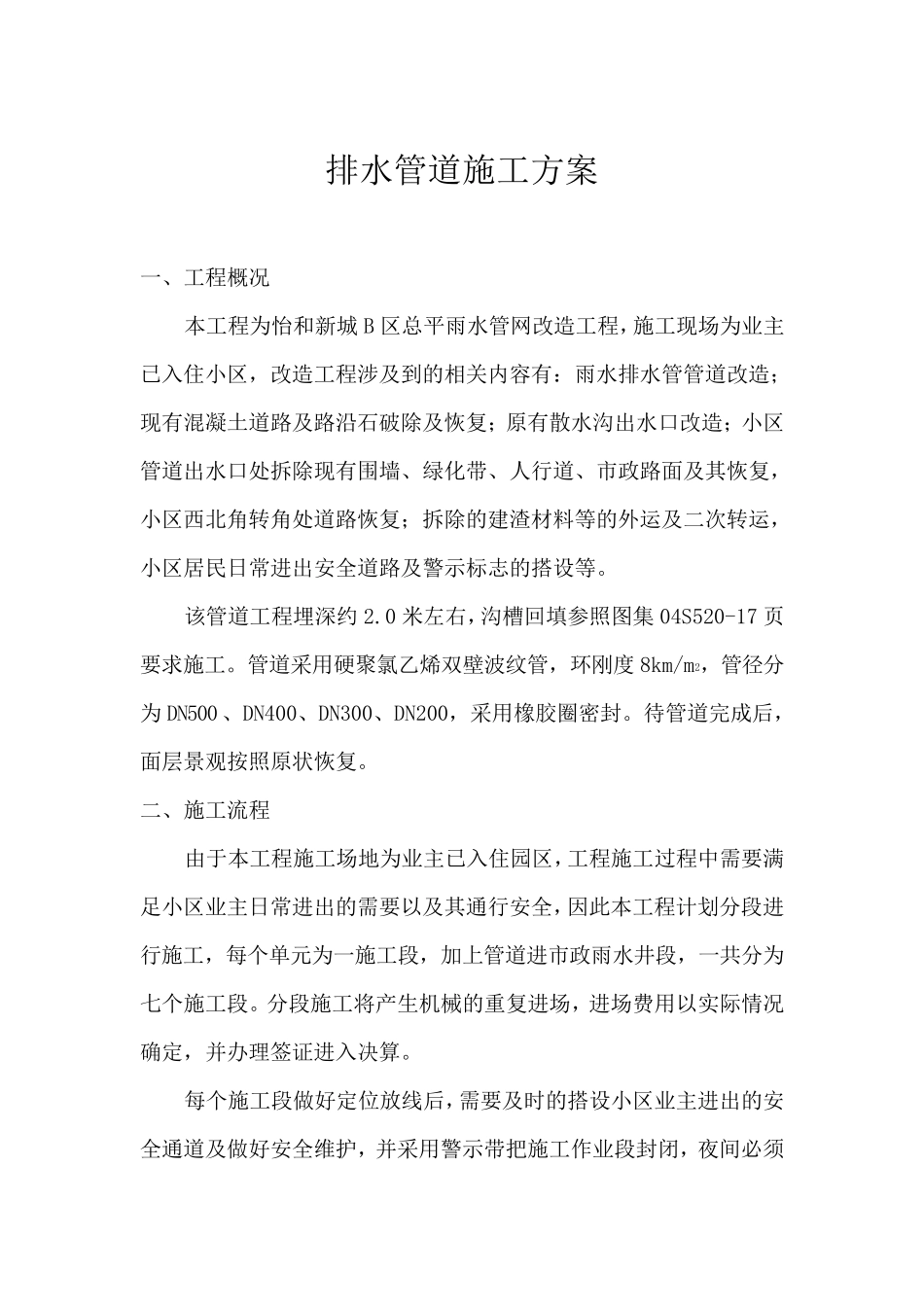

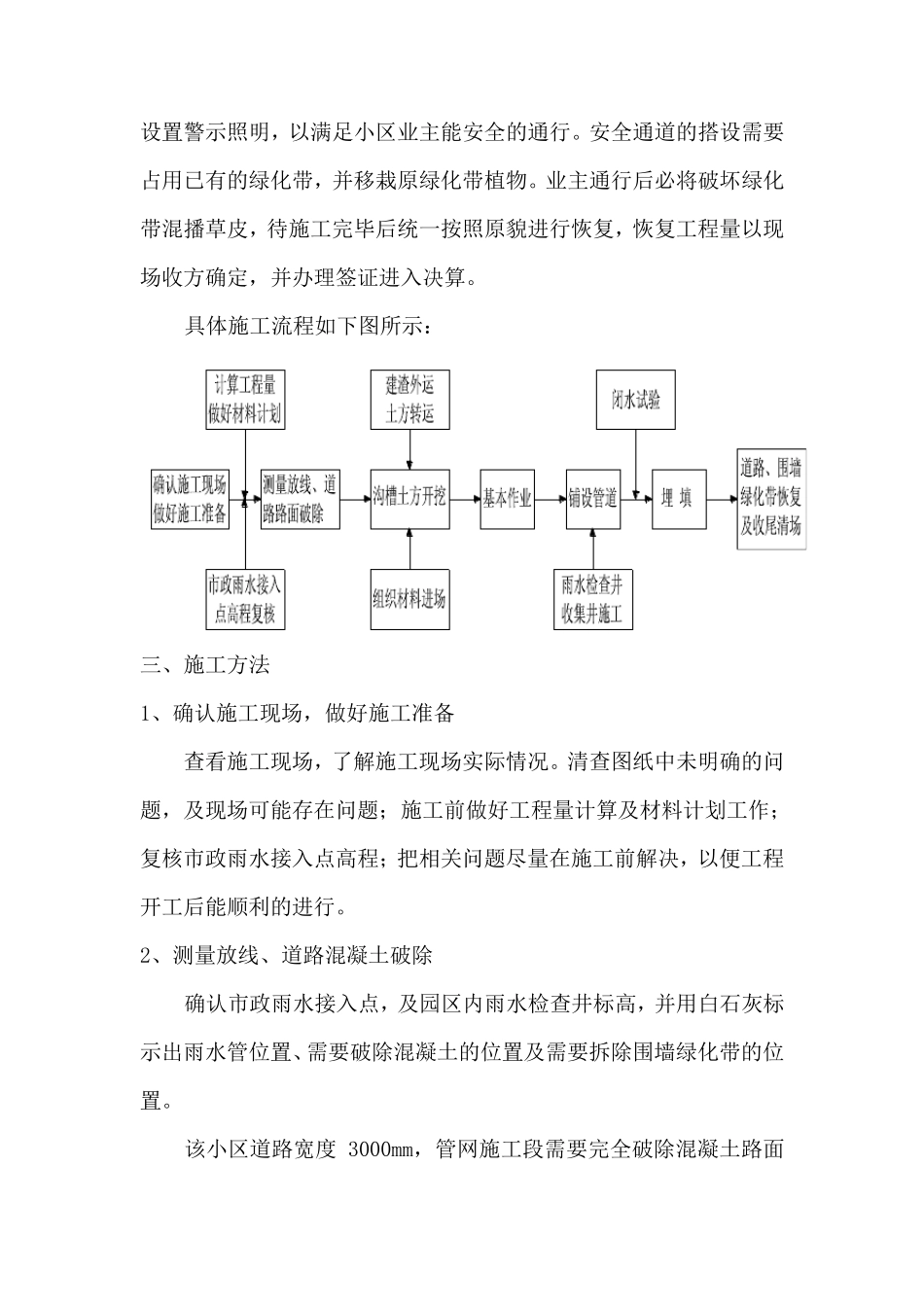

怡和新城B 区总平雨水管网工程 施工方案会签页 建设单位： 代表签字（盖章）： 监理单位：代表签字（盖章）： 施工单位： 代表签字（盖章）： 排水管道施工方案 一、工程概况 本工程为怡和新城 B 区总平雨水管网改造工程，施工现场为业主已入住小区，改造工程涉及到的相关内容有：雨水排水管管道改造；现有混凝土道路及路沿石破除及恢复；原有散水沟出水口改造；小区管道出水口处拆除现有围墙、绿化带、人行道、市政路面及其恢复，小区西北角转角处道路恢复；拆除的建渣材料等的外运及二次转运，小区居民日常进出安全道路及警示标志的搭设等。 该管道工程埋深约 2.0 米左右，沟槽回填参照图集 04S520-17 页要求施工。管道采用硬聚氯乙烯双壁波纹管，环刚度8km/m2，管径分为 DN500 、DN400、DN300、DN200，采用橡胶圈密封。待管道完成后，面层景观按照原状恢复。 二、施工流程 由于本工程施工场地为业主已入住园区，工程施工过程中需要满足小区业主日常进出的需要以及其通行安全，因 此 本工程计 划 分段 进行施工，每 个 单 元 为一施工段 ，加 上 管道进市政雨水井 段 ，一共 分为七 个 施工段 。分段 施工将 产 生 机 械 的重 复进场，进场费 用以实 际 情 况确 定 ，并 办 理 签 证 进入决 算 。 每 个 施工段 做 好 定 位 放 线 后，需要及时 的搭设小区业主进出的安全通道及做 好 安全维 护 ，并 采用警示带把 施工作 业段 封闭 ，夜 间 必 须设置警示照明，以满足小区业主能安全的通行。安全通道的搭设需要占用已有的绿化带，并移栽原绿化带植物。业主通行后必将破坏绿化带混播草皮，待施工完毕后统一按照原貌进行恢复，恢复工程量以现场收方确定，并办理签证进入决算。 具体施工流程如下图所示： 三、施工方法 1、确认施工现场，做好施工准备 查看施工现场，了解施工现场实际情况。清查图纸中未明确的问题，及现场可能存在问题；施工前做好工程量计算及材料计划工作；复核市政雨水接入点高程；把相关问题尽量在施工前解决，以便工程开工后能顺利的进行。 2、测量放线、道路混凝土破除 确认市政雨水接入点，及园区内雨水检查井标高，并用白石灰标示出雨水管位置、需要破除混凝土的位置及需要拆除围墙绿化带的位置。 该小区道路宽度 3000mm，管网施工段需要完全破除混凝土路面及路沿石。道路混凝土采用机械破碎，农用车外运至甲方指定的渣土堆场...
