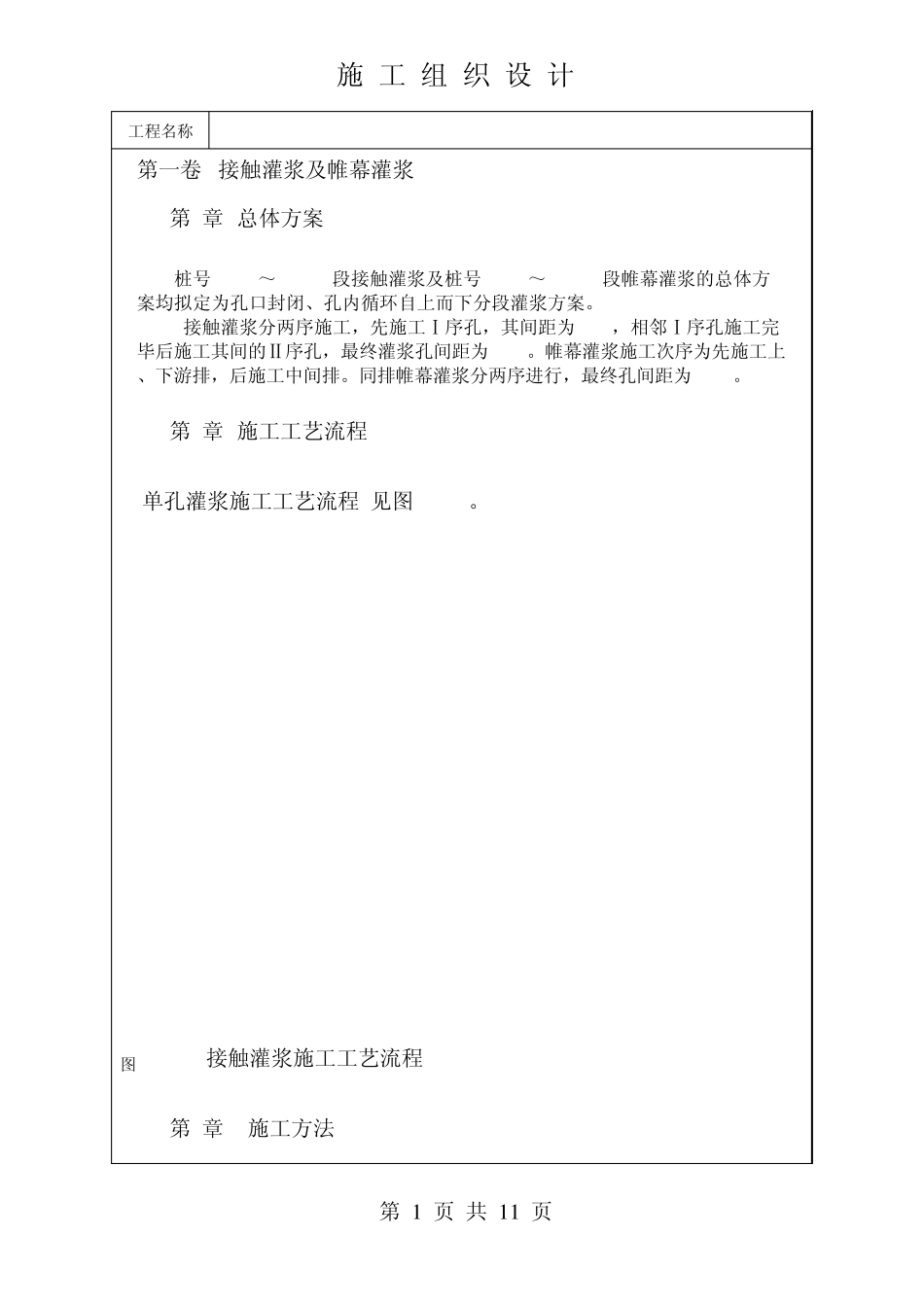

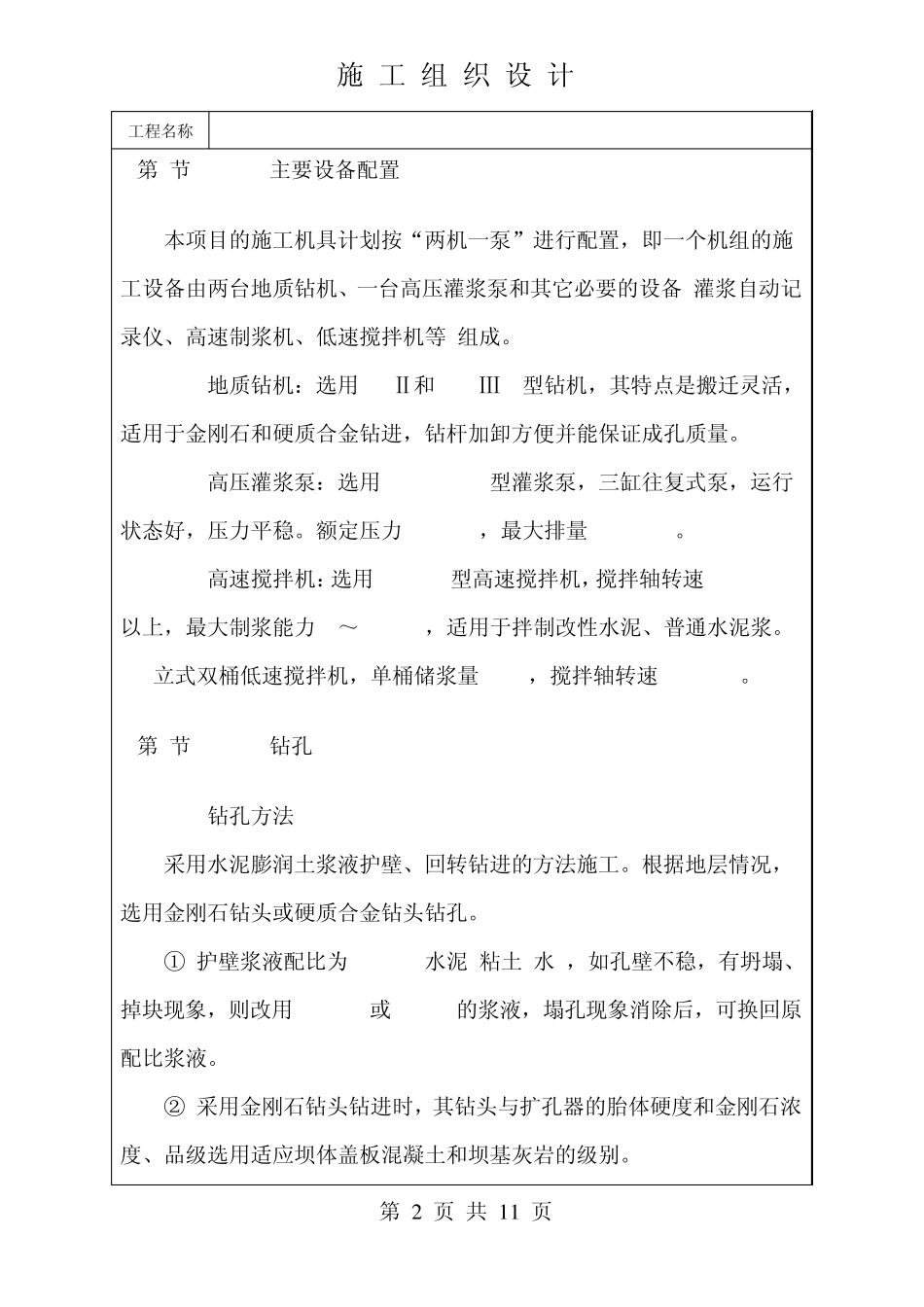

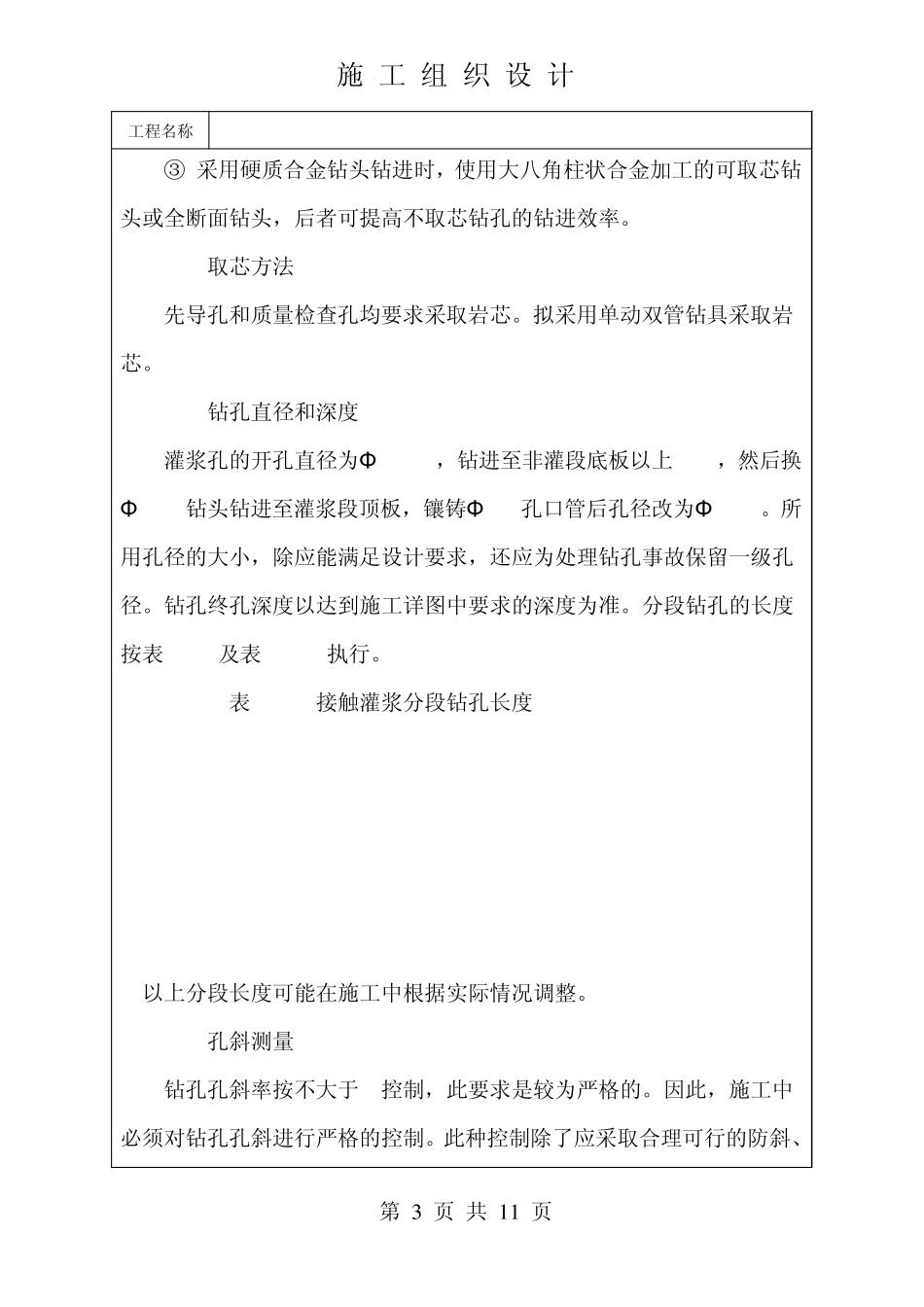

施 工 组 织 设 计 第 1 页 共 1 1 页 工程名称 第一卷 接触灌浆及帷幕灌浆 第1章 总体方案 桩号0+050～0+250 段接触灌浆及桩号1+250～1+400 段帷幕灌浆的总体方案均拟定为孔口封闭、孔内循环自上而下分段灌浆方案。 接触灌浆分两序施工，先施工Ⅰ序孔，其间距为3.0m，相邻Ⅰ序孔施工完毕后施工其间的Ⅱ序孔，最终灌浆孔间距为1.5m。帷幕灌浆施工次序为先施工上、下游排，后施工中间排。同排帷幕灌浆分两序进行，最终孔间距为3.0m。 第2章 施工工艺流程 单孔灌浆施工工艺流程 见图4.1-1。 图 4.1-1 接触灌浆施工工艺流程 第3章 施工方法 施 工 组 织 设 计 第 2 页 共 1 1 页 工程名称 第1节 主要设备配置 本项目的施工机具计划按“两机一泵”进行配置，即一个机组的施工设备由两台地质钻机、一台高压灌浆泵和其它必要的设备(灌浆自动记录仪、高速制浆机、低速搅拌机等)组成。 (1) 地质钻机：选用XY-Ⅱ和SGZ-ⅢA 型钻机，其特点是搬迁灵活，适用于金刚石和硬质合金钻进，钻杆加卸方便并能保证成孔质量。 (2) 高压灌浆泵：选用SNS100/10 型灌浆泵，三缸往复式泵，运行状态好，压力平稳。额定压力10.0MPa，最大排量100L/min。 (3) 高速搅拌机：选用ZJ-400 型高速搅拌机，搅拌轴转速1200r/min 以上，最大制浆能力10～15m3/h，适用于拌制改性水泥、普通水泥浆。 (4)立式双桶低速搅拌机，单桶储浆量 200L，搅拌轴转速 50r/min。 第2节 钻孔 (1) 钻孔方法 采用水泥膨润土浆液护壁、回转钻进的方法施工。根据地层情况，选用金刚石钻头或硬质合金钻头钻孔。 ① 护壁浆液配比为1:2:12(水泥:粘土:水)，如孔壁不稳，有坍塌、掉块现象，则改用1:2:10 或1:2:8 的浆液，塌孔现象消除后，可换回原配比浆液。 ② 采用金刚石钻头钻进时，其钻头与扩孔器的胎体硬度和金刚石浓度、品级选用适应坝体盖板混凝土和坝基灰岩的级别。 施 工 组 织 设 计 第 3 页 共 1 1 页 工程名称 ③ 采用硬质合金钻头钻进时，使用大八角柱状合金加工的可取芯钻头或全断面钻头，后者可提高不取芯钻孔的钻进效率。 (2) 取芯方法 先导孔和质量检查孔均要求采取岩芯。拟采用单动双管钻具采取岩芯。 (3) 钻孔直径和深度 灌浆孔的开孔直径为Φ 110mm，钻进至非灌段底板以上2.0m，然后换Φ 91mm钻头钻进至灌浆段顶板，镶铸Φ 89 孔口管后孔径改为Φ 75mm。所用孔径的大小，除应能满足设计要...
