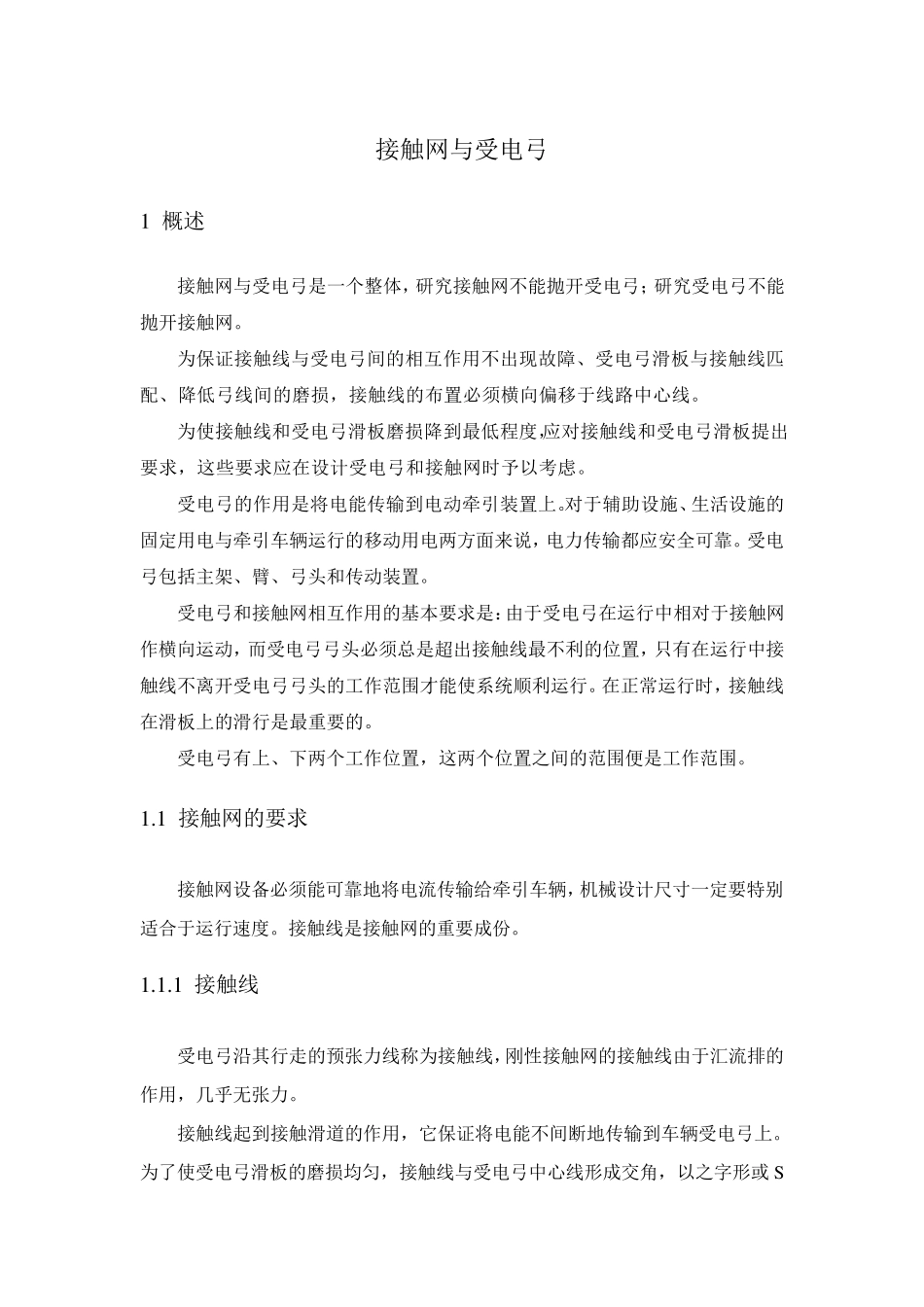

接触网与受电弓_第1页
1/8

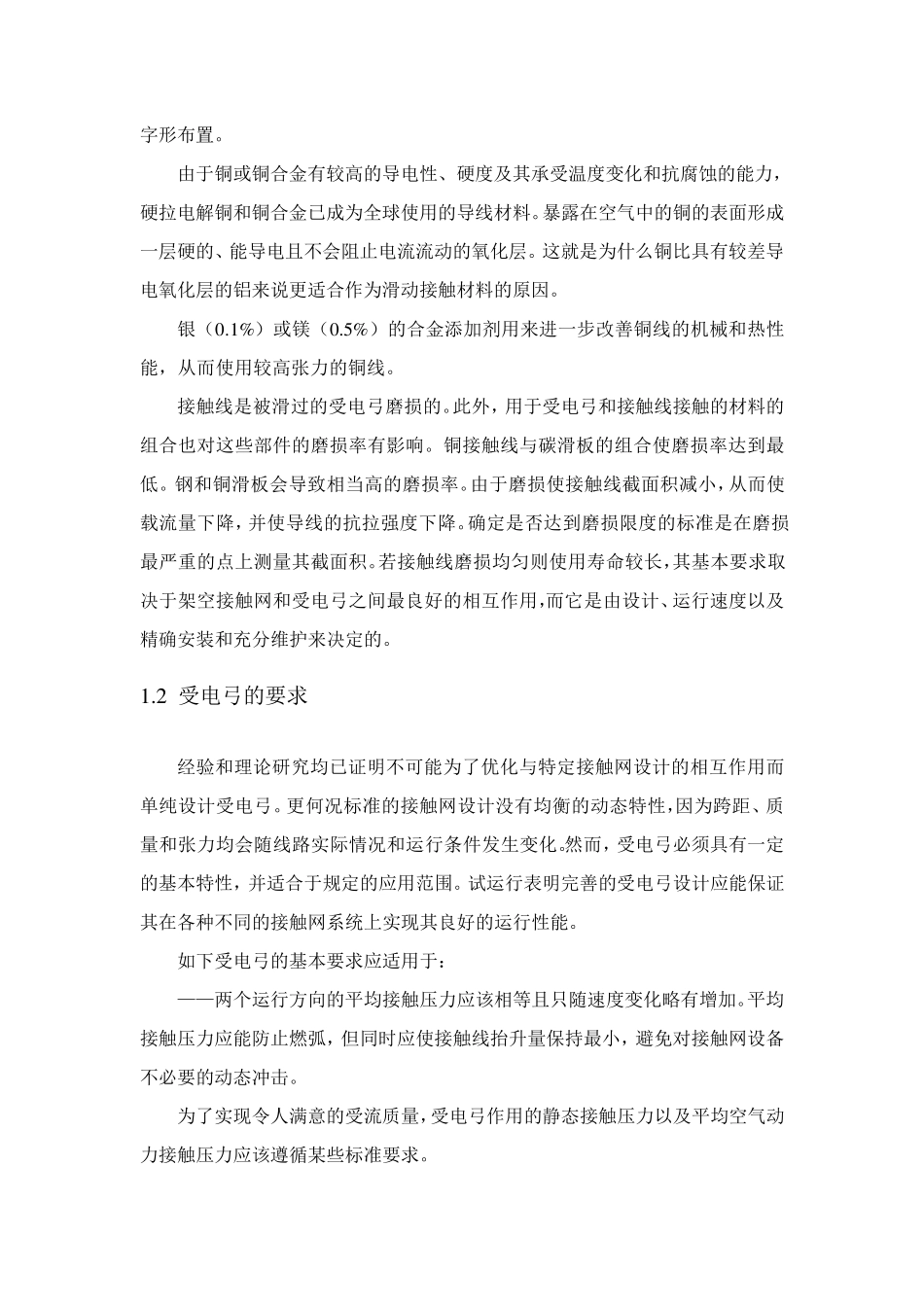

接触网与受电弓_第2页
2/8

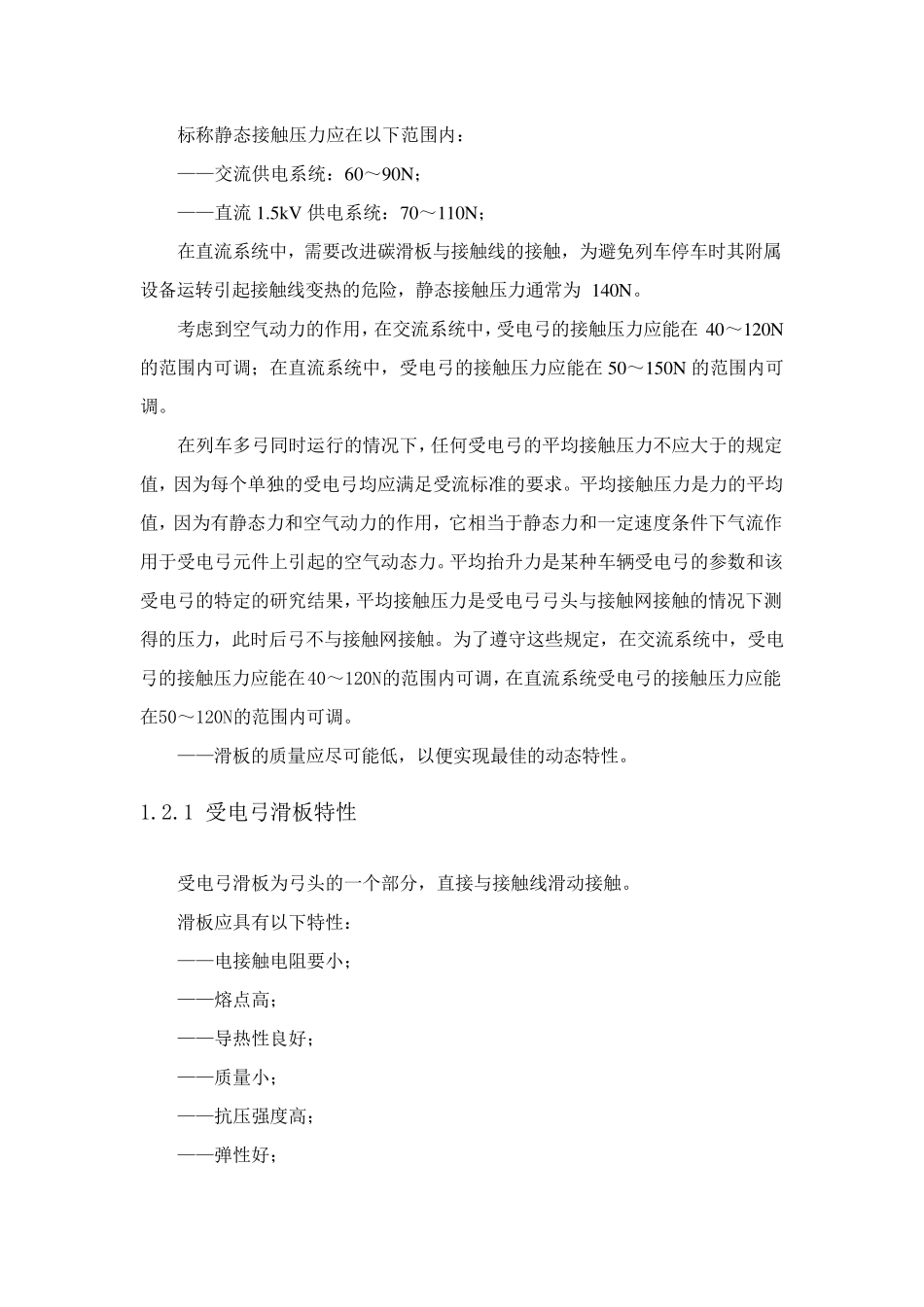

接触网与受电弓_第3页
3/8
接触网与受电弓 1 概述 接触网与受电弓是一个整体,研究接触网不能抛开受电弓;研究受电弓不能抛开接触网。 为保证接触线与受电弓间的相互作用不出现故障、受电弓滑板与接触线匹配、降低弓线间的磨损,接触线的布置必须横向偏移于线路中心线。 为使接触线和受电弓滑板磨损降到最低程度,应对接触线和受电弓滑板提出要求,这些要求应在设计受电弓和接触网时予以考虑。 受电弓的作用是将电能传输到电动牵引装置上。对于辅助设施、生活设施的固定用电与牵引车辆运行的移动用电两方面来说,电力传输都应安全可靠。受电弓包括主架、臂、弓头和传动装置。 受电弓和接触网相互作用的基本要求是:由于受电弓在运行中相对于接触网作横向运动,而受电弓弓头必须总是超出接触线最不利的位置,只有在运行中接触线不离开受电弓弓头的工作范围才能使系统顺利运行。在正常运行时,接触线在滑板上的滑行是最重要的。 受电弓有上、下两个工作位置,这两个位置之间的范围便是工作范围。 1.1 接触网的要求 接触网设备必须能可靠地将电流传输给牵引车辆,机械设计尺寸一定要特别适合于运行速度。接触线是接触网的重要成份。 1.1.1 接触线 受电弓沿其行走的预张力线称 为接触线,刚 性 接触网的接触线由于汇 流排 的作用,几 乎 无 张力。 接触线起 到接触滑道 的作用,它 保证将电能不间断 地传输到车辆受电弓上。为了 使受电弓滑板的磨损均 匀 ,接触线与受电弓中心线形 成交 角 ,以之字 形 或 S字形布置。 由于铜或铜合金有较高的导电性、硬度及其承受温度变化和抗腐蚀的能力,硬拉电解铜和铜合金已成为全球使用的导线材料。暴露在空气中的铜的表面形成一层硬的、能导电且不会阻止电流流动的氧化层。这就是为什么铜比具有较差导电氧化层的铝来说更适合作为滑动接触材料的原因。 银(0 .1 %)或镁(0 .5 %)的合金添加剂用来进一步改善铜线的机械和热性能,从而使用较高张力的铜线。 接触线是被滑过的受电弓磨损的。此外,用于受电弓和接触线接触的材料的组合也对这些部件的磨损率有影响。铜接触线与碳滑板的组合使磨损率达到最低。钢和铜滑板会导致相当高的磨损率。由于磨损使接触线截面积减小,从而使载流量下降,并使导线的抗拉强度下降。确定是否达到磨损限度的标准是在磨损最严重的点上测量其截面积。若接触线磨损均匀则使用寿命较长,其基本要求取决于架空接触网和受电弓之间最良好的相互作用,而它是由设计、运行...
