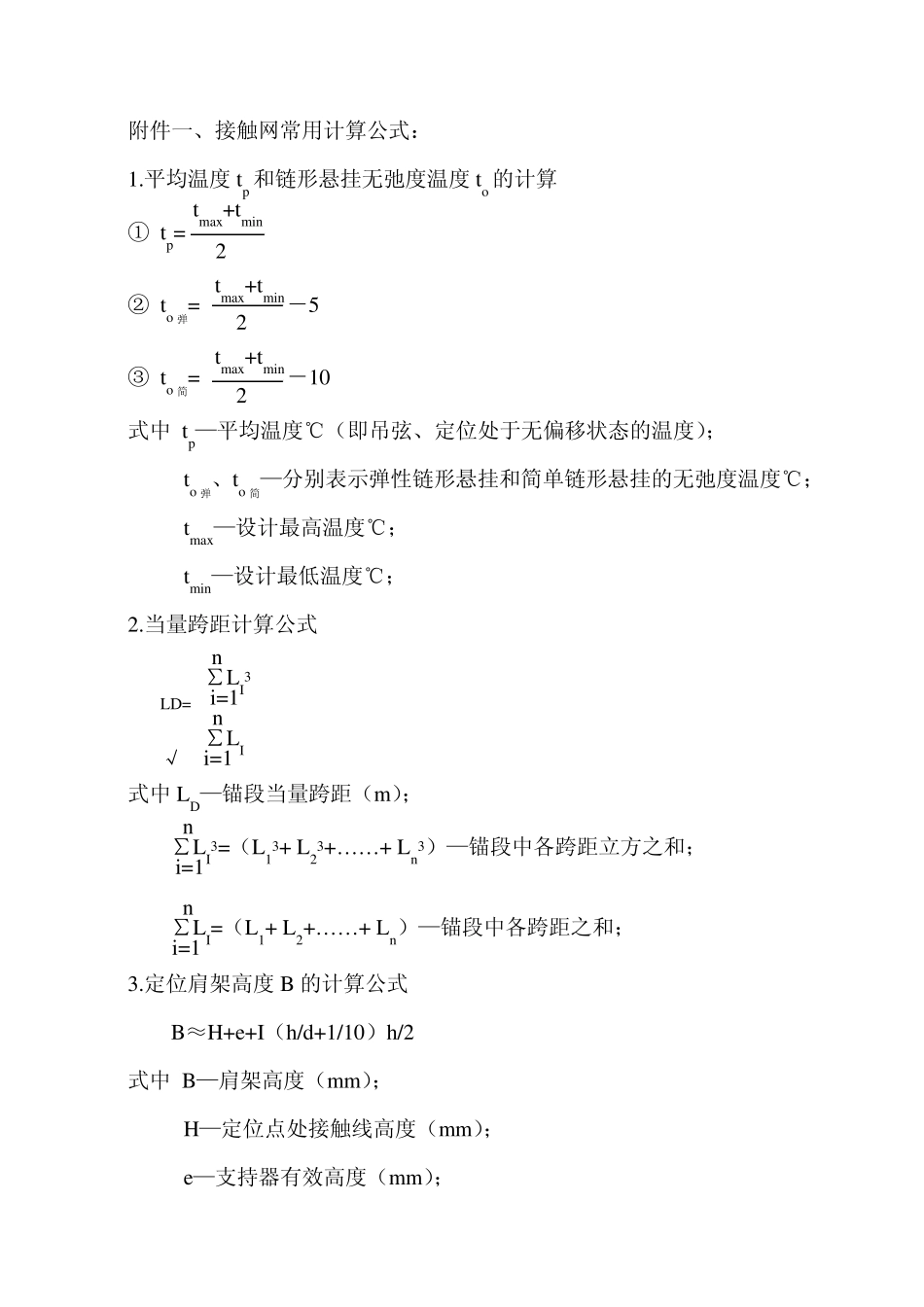

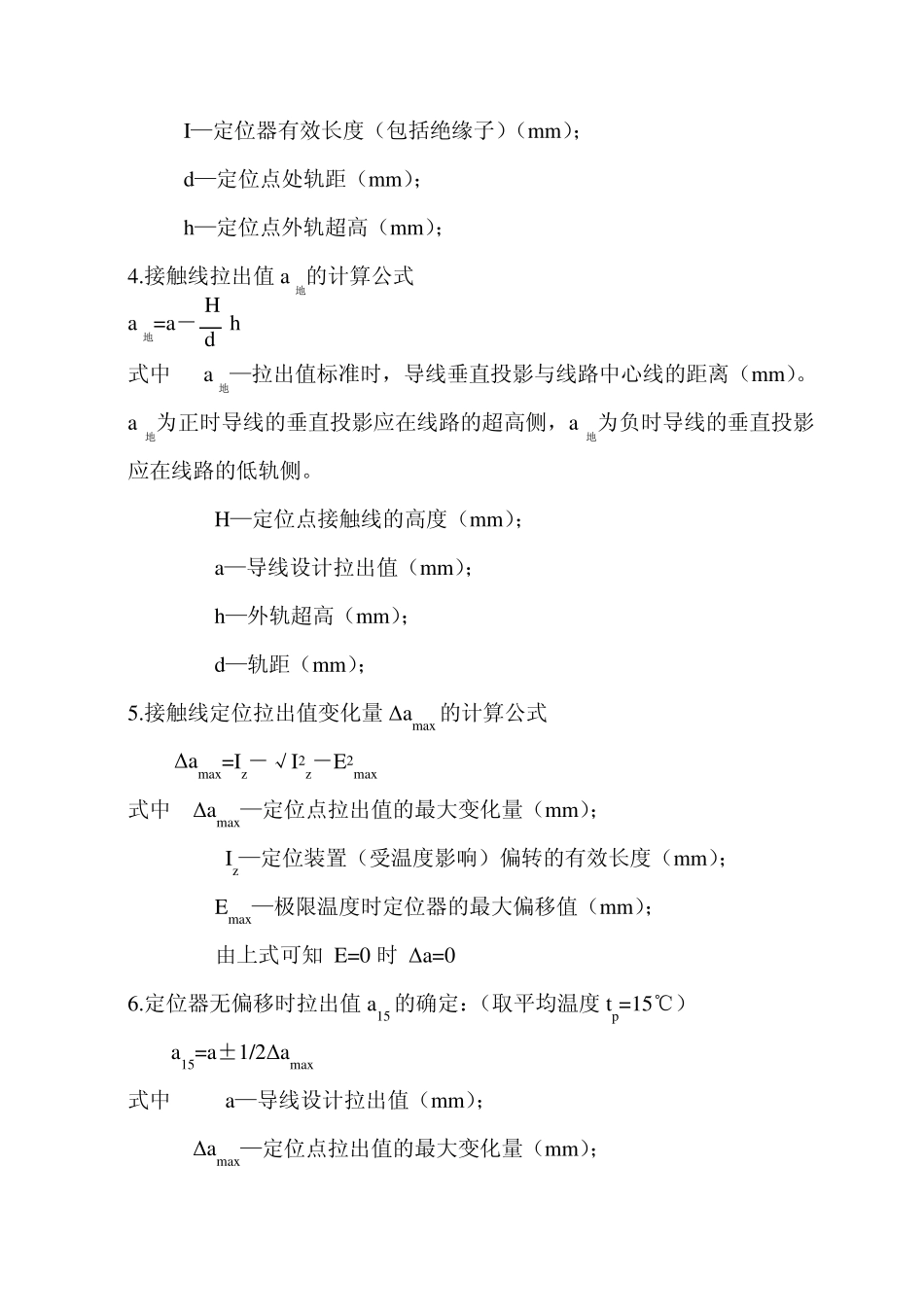

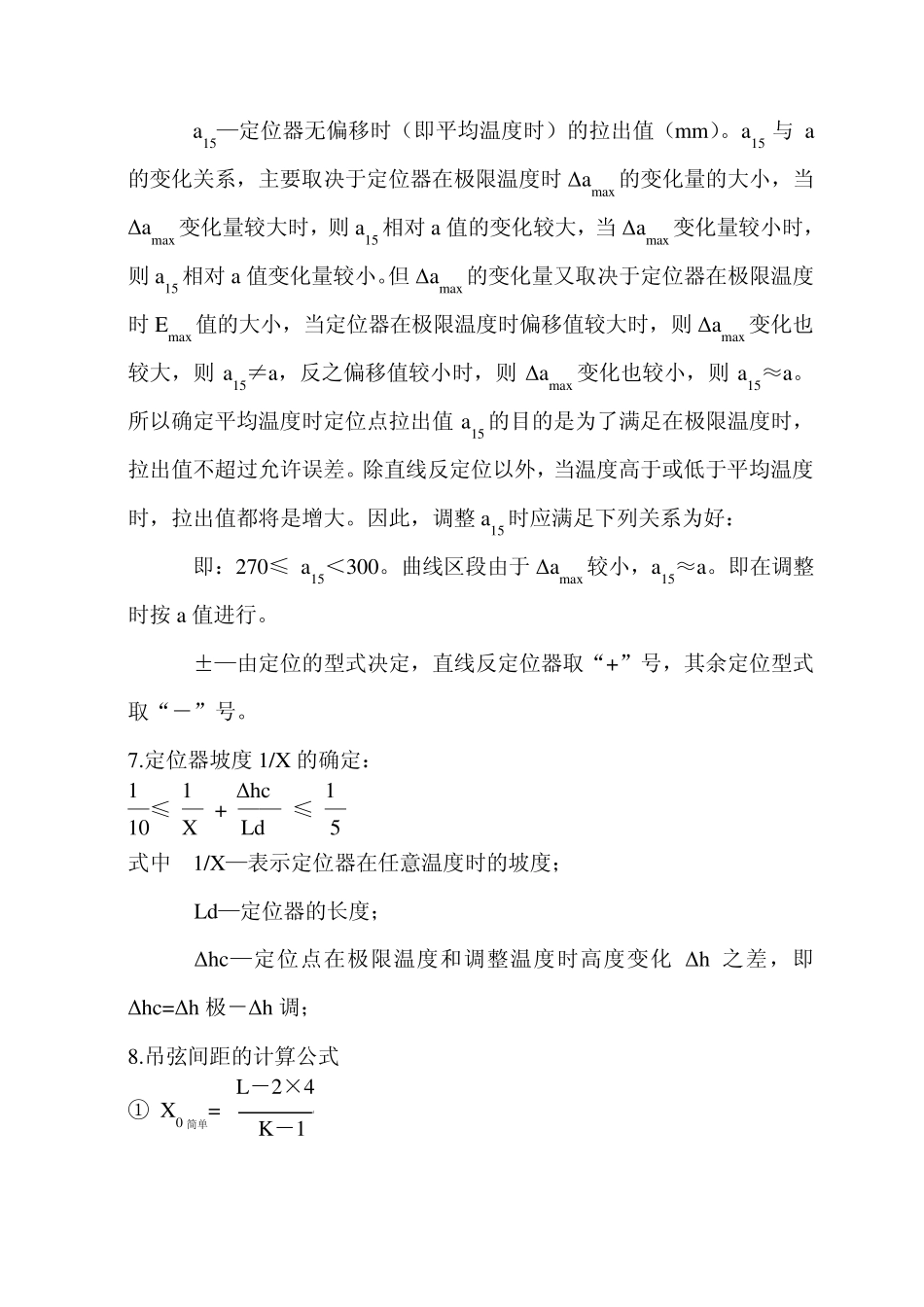

附件一、接触网常用计算公式： 1.平均温度tp 和链形悬挂无弛度温度to 的计算 tmax+tmin ① tp= 2 tmax+tmin ② to 弹= －5 2 tmax+tmin ③ to 简= －10 2 式中 tp—平均温度℃（即吊弦、定位处于无偏移状态的温度）； to 弹、to 简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃； tmax—设计最高温度℃； tmin—设计最低温度℃； 2.当量跨距计算公式 n ∑LI3 LD= i=1 n ∑LI √ i=1 式中LD—锚段当量跨距（m）； n ∑LI3=（L13+ L23+……+ Ln3）—锚段中各跨距立方之和； i=1 n ∑LI=（L1+ L2+……+ Ln）—锚段中各跨距之和； i=1 3.定位肩架高度B 的计算公式 B≈H+e+I（h/d+1/10）h/2 式中 B—肩架高度（mm）； H—定位点处接触线高度（mm）； e—支持器有效高度（mm）； I—定位器有效长度（包括绝缘子）（mm）； d—定位点处轨距（mm）； h—定位点外轨超高（mm）； 4.接触线拉出值a地的计算公式 H a地=a－ h d 式中 a地—拉出值标准时，导线垂直投影与线路中心线的距离（mm）。a地为正时导线的垂直投影应在线路的超高侧，a地为负时导线的垂直投影应在线路的低轨侧。 H—定位点接触线的高度（mm）； a—导线设计拉出值（mm）； h—外轨超高（mm）； d—轨距（mm）； 5.接触线定位拉出值变化量Δamax 的计算公式 Δamax=Iz－√I2z－E2max 式中 Δamax—定位点拉出值的最大变化量（mm）； Iz—定位装置（受温度影响）偏转的有效长度（mm）； Emax—极限温度时定位器的最大偏移值（mm）； 由上式可知 E=0 时 Δa=0 6.定位器无偏移时拉出值a15 的确定：（取平均温度tp=15℃） a15=a±1/2Δamax 式中 a—导线设计拉出值（mm）； Δamax—定位点拉出值的最大变化量（mm）； a15—定位器无偏移时（即平均温度时）的拉出值（mm）。a15 与a的变化关系，主要取决于定位器在极限温度时Δamax的变化量的大小，当Δamax变化量较大时，则a15 相对a 值的变化较大，当Δamax变化量较小时，则a15 相对a 值变化量较小。但Δamax的变化量又取决于定位器在极限温度时Emax值的大小，当定位器在极限温度时偏移值较大时，则Δamax变化也较大，则a15≠a，反之偏移值较小时，则Δamax变化也较小，则a15≈a。所以确定平均温度时定位点拉出值a15 的目的是为了满足在极限温度时，拉出值不超过允许误差。除直线反定位以外，当温度高于或低于平均温度时，拉出值都将是增大...
