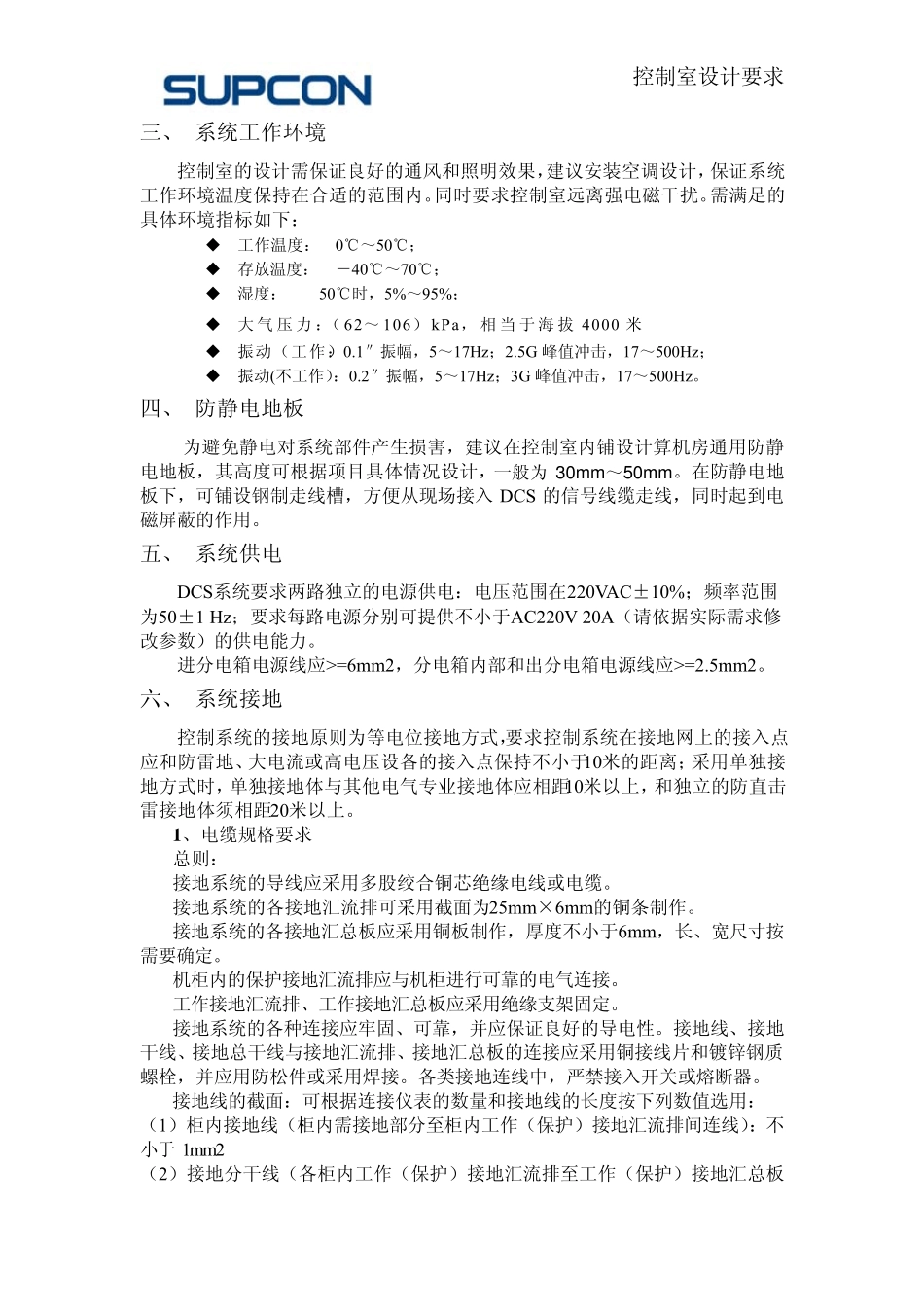

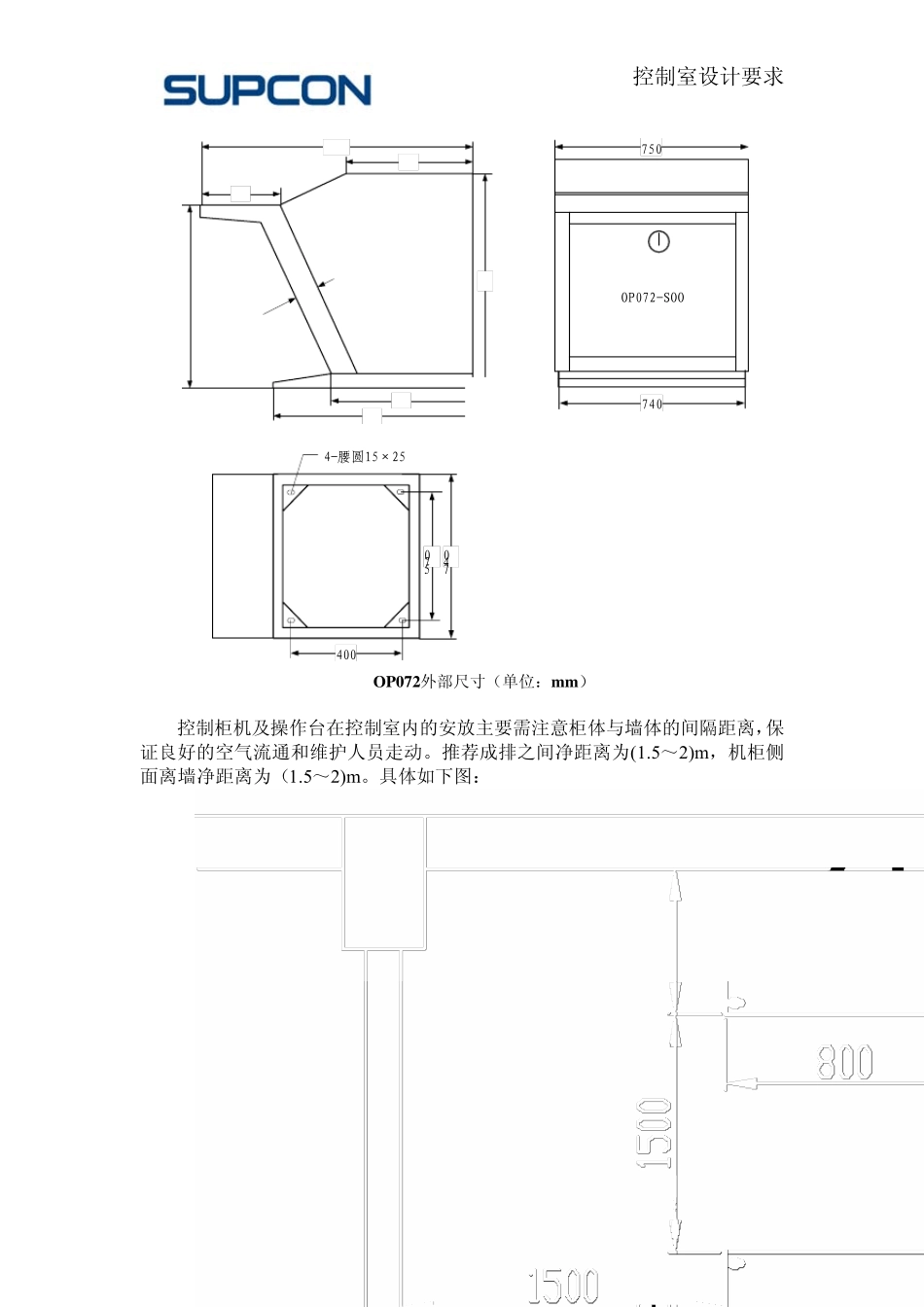

控制室设计要求 控制室设计要求 一、 概述 DCS 控制室主要用于安放控制机柜、辅助机柜以及操作站，是流程工业装置的控制核心。因而在设计控制室时，需考虑控制室安装机柜和操作台的空间及附件、系统工作环境、防静电地板、系统接地等方面。 二、 机柜及操作台 本项目采用中控JX -300X P控制系统，其中机柜型号为X P202 和X P204，两者外观尺寸相同。机柜重量满装≤350 公斤。机柜需安装于槽钢上，槽钢高度与防静电地板等高，长宽尺寸与机柜底座尺寸相吻合。具体如下图： 宽：800mm深：600mm高：2100mm色标：驼灰色TMP7330（柜体面板）灰色TMP7331（机架立柱）注：XP204与XP202安装尺寸相同4×φ14600侧视图8002100100A向 正视图800650440600A向俯视图 操作台为OP072，可根据操作习惯摆放于防静电地板上，并以螺钉加以固定。操作台重量满装≤70 公斤。具体外观如下图： 控制室设计要求 OP072外部尺寸（单位：m m ） 控制柜机及操作台在控制室内的安放主要需注意柜体与墙体的间隔距离，保证良好的空气流通和维护人员走动。推荐成排之间净距离为(1.5～2)m ，机柜侧面离墙净距离为（1.5～2)m 。具体如下图： 4-腰圆15×25400570740750OP072-SOO740控 制 室 设 计 要 求 三 、 系 统 工 作 环 境 控 制 室 的 设 计 需 保 证 良 好 的 通 风 和 照 明 效 果 ，建 议 安 装 空 调 设 计 ， 保 证 系 统工 作 环 境 温 度 保 持 在 合 适 的 范 围 内 。同 时 要 求 控 制 室 远 离 强 电 磁 干 扰 。需 满 足 的具 体 环 境 指 标 如 下 ：  工 作 温 度 ： 0℃ ～ 50℃ ；  存 放 温 度 ： － 40℃ ～ 70℃ ；  湿 度 ： 50℃ 时 ， 5%～ 95%；  大 气 压 力 ：（ 62～ 106） kPa， 相 当 于 海 拔4000 米  振 动 （ 工 作 ）： 0.1″ 振 幅 ， 5～ 17Hz； 2.5G 峰 值 冲 击 ， 17～ 500Hz；  振 动 (不 工 作 ）： 0.2″ 振 幅 ， 5～ 17Hz； 3G 峰 值 冲 击 ， 17～ 500Hz。 四 、 防 静 电 地 板 为 避 免 静 电 对 系 统 部 件 产 生 损 害 ， 建 议 在 控 制 室 内 铺 设 计 算 机 房 通 用 防 静电 地 板 ， 其 高 度 可 根 据 项 目 具 体 情 况 设 计 ， ...
