推动架课程设计

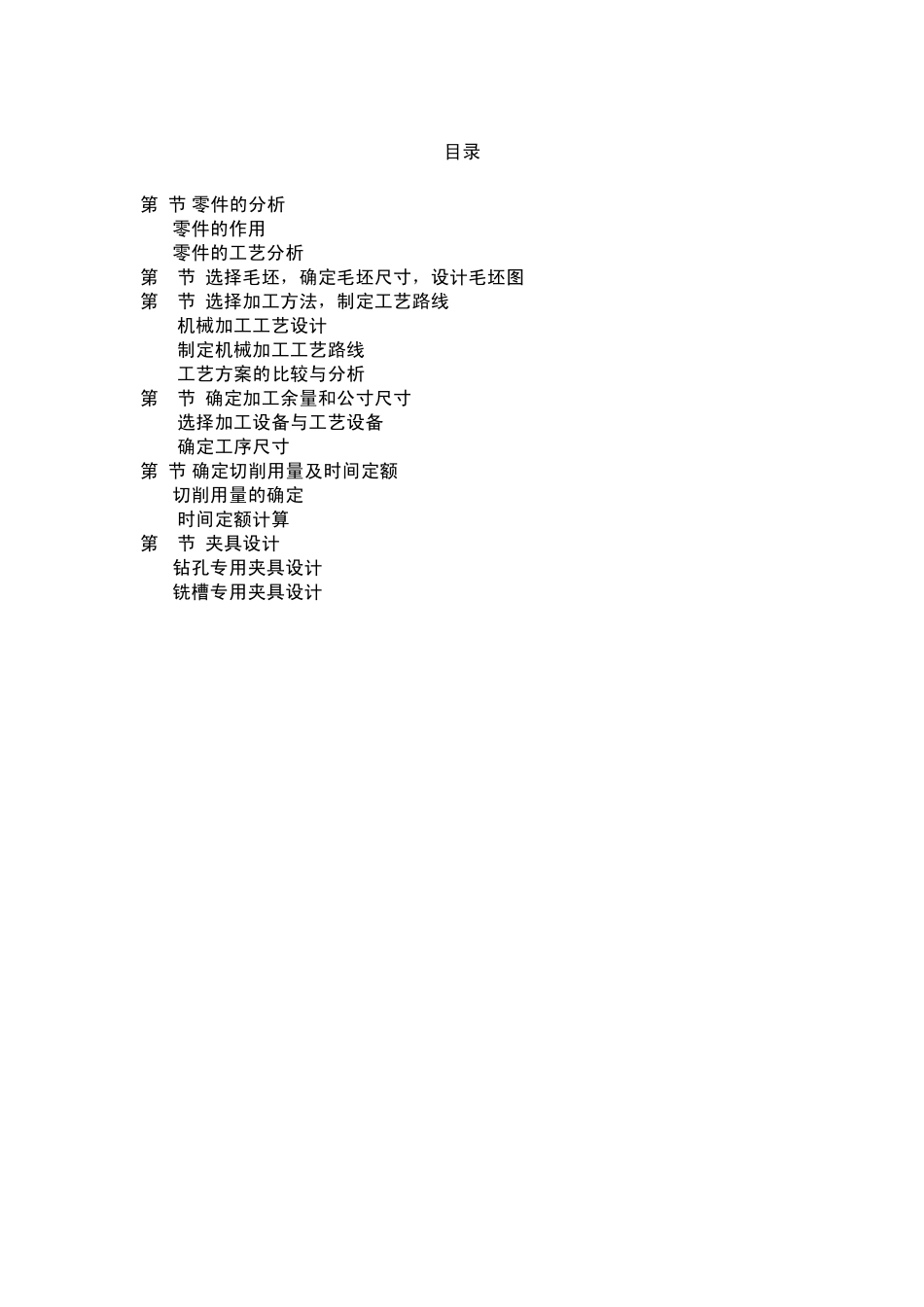

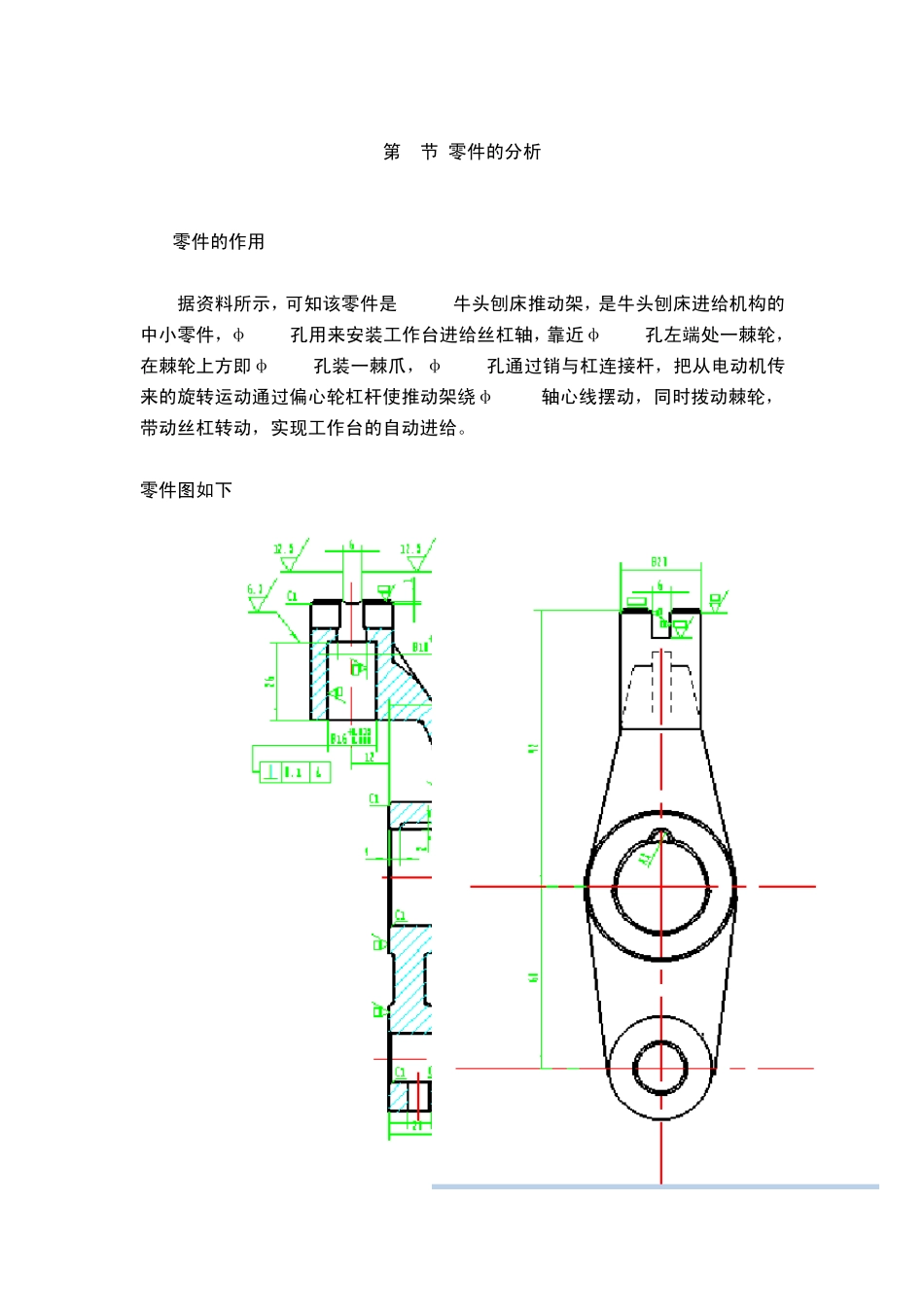

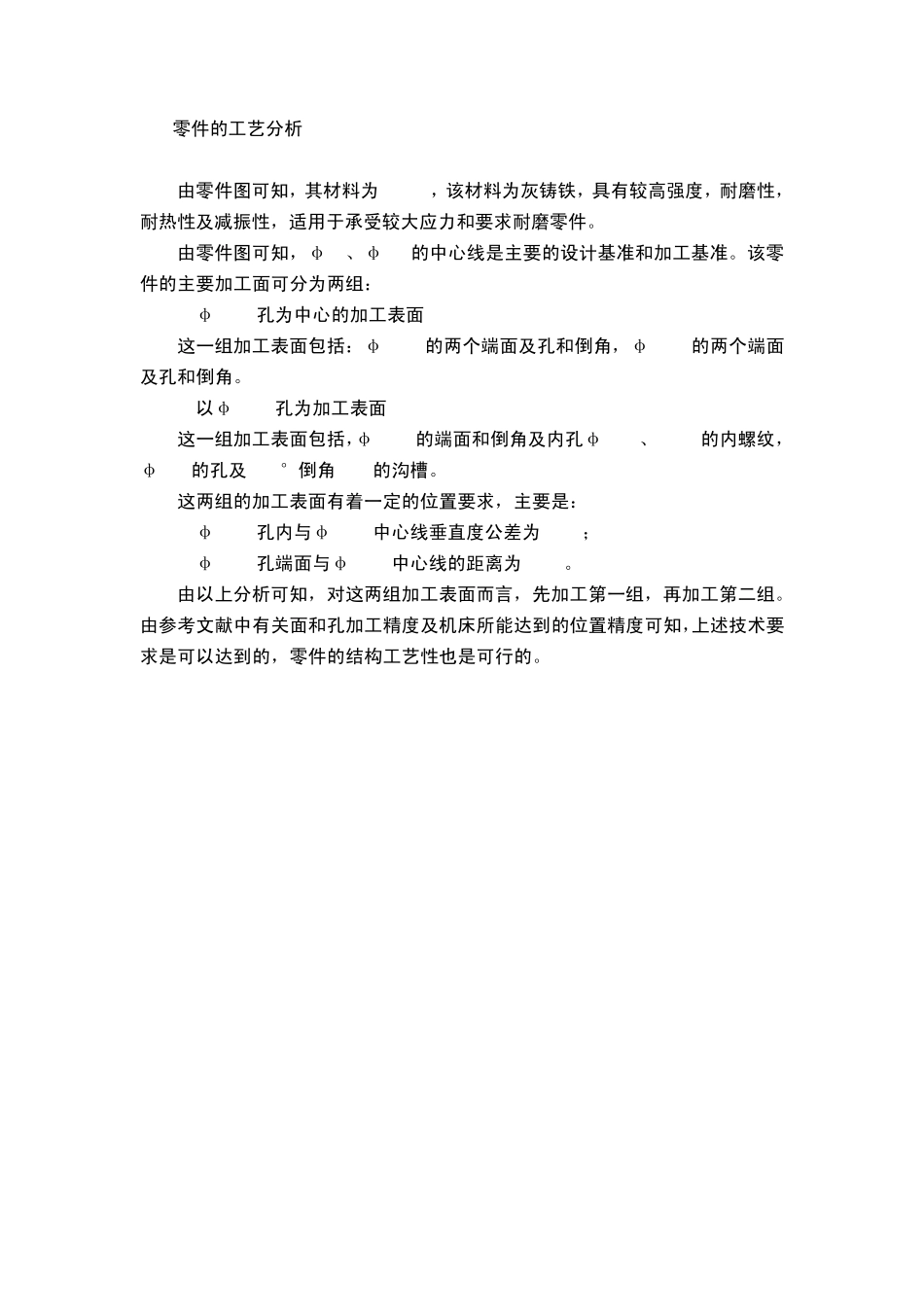

目录 第1节 零件的分析 1.1零件的作用 1.2零件的工艺分析 第2节 选择毛坯，确定毛坯尺寸，设计毛坯图 第3节 选择加工方法，制定工艺路线 3.1 机械加工工艺设计 3.2 制定机械加工工艺路线 3.3 工艺方案的比较与分析 第4节 确定加工余量和公寸尺寸 4.1 选择加工设备与工艺设备 4.2 确定工序尺寸 第5节 确定切削用量及时间定额 5.1切削用量的确定 5.2 时间定额计算 第6节 夹具设计 6.1钻孔专用夹具设计 6.2铣槽专用夹具设计第1节 零件的分析 1.1零件的作用 据资料所示，可知该零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。 零件图如下 1.2零件的工艺分析 由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。 由零件图可知，φ32、φ16的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组： 1.φ32mm孔为中心的加工表面 这一组加工表面包括：φ32mm的两个端面及孔和倒角，φ16mm的两个端面及孔和倒角。 2.以φ16mm孔为加工表面 这一组加工表面包括，φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹，φ6mm的孔及120°倒角2mm的沟槽。 这两组的加工表面有着一定的位置要求，主要是： 1.φ32mm孔内与φ16mm中心线垂直度公差为0.10； 2.φ32mm孔端面与φ16mm中心线的距离为12mm。 由以上分析可知，对这两组加工表面而言，先加工第一组，再加工第二组。由参考文献中有关面和孔加工精度及机床所能达到的位置精度可知，上述技术要求是可以达到的，零件的结构工艺性也是可行的。 第2章 选择毛坯，确定毛坯尺寸，设计毛坯图 根据零件材料确定毛坯为灰铸铁，通过计算和查询资料可知，毛坯重量约为0.72kg。生产类型为中小批量，可采用一箱多件砂型铸造毛坯。由于φ32mm的孔需要铸造出来，故还需要安放型心。此外，为消除残余应力，铸造后应安排人工时效进行处理。 由参考文献可知，查得该铸件的尺寸公差等级 CT为8～12级，加工余量等级 RMA为H级，CT=10级，RMA为H级。 表 3.1用查表法确定各加工表面的总余量 加工表面 基本尺寸 加工余量等级 加工余...
