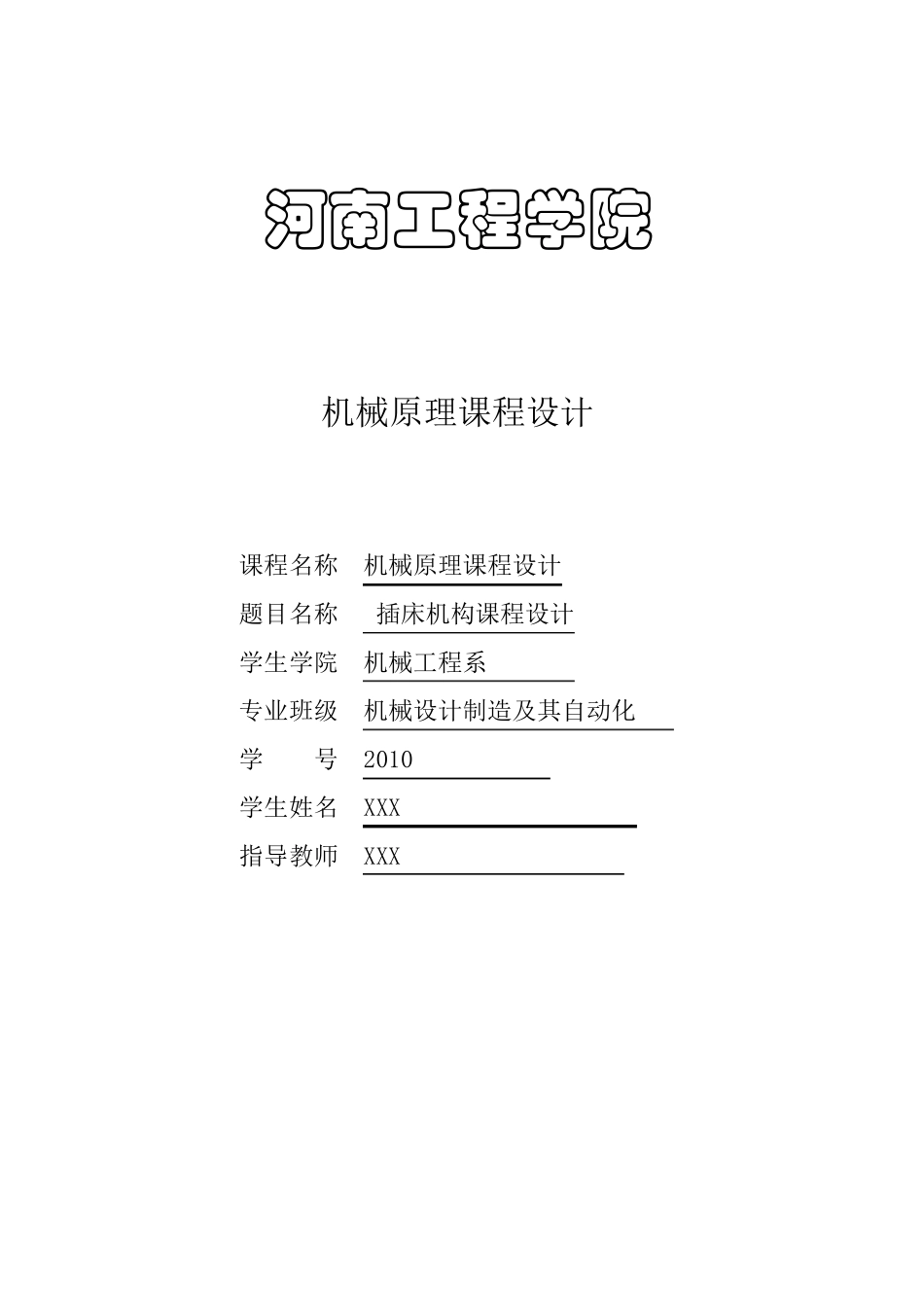

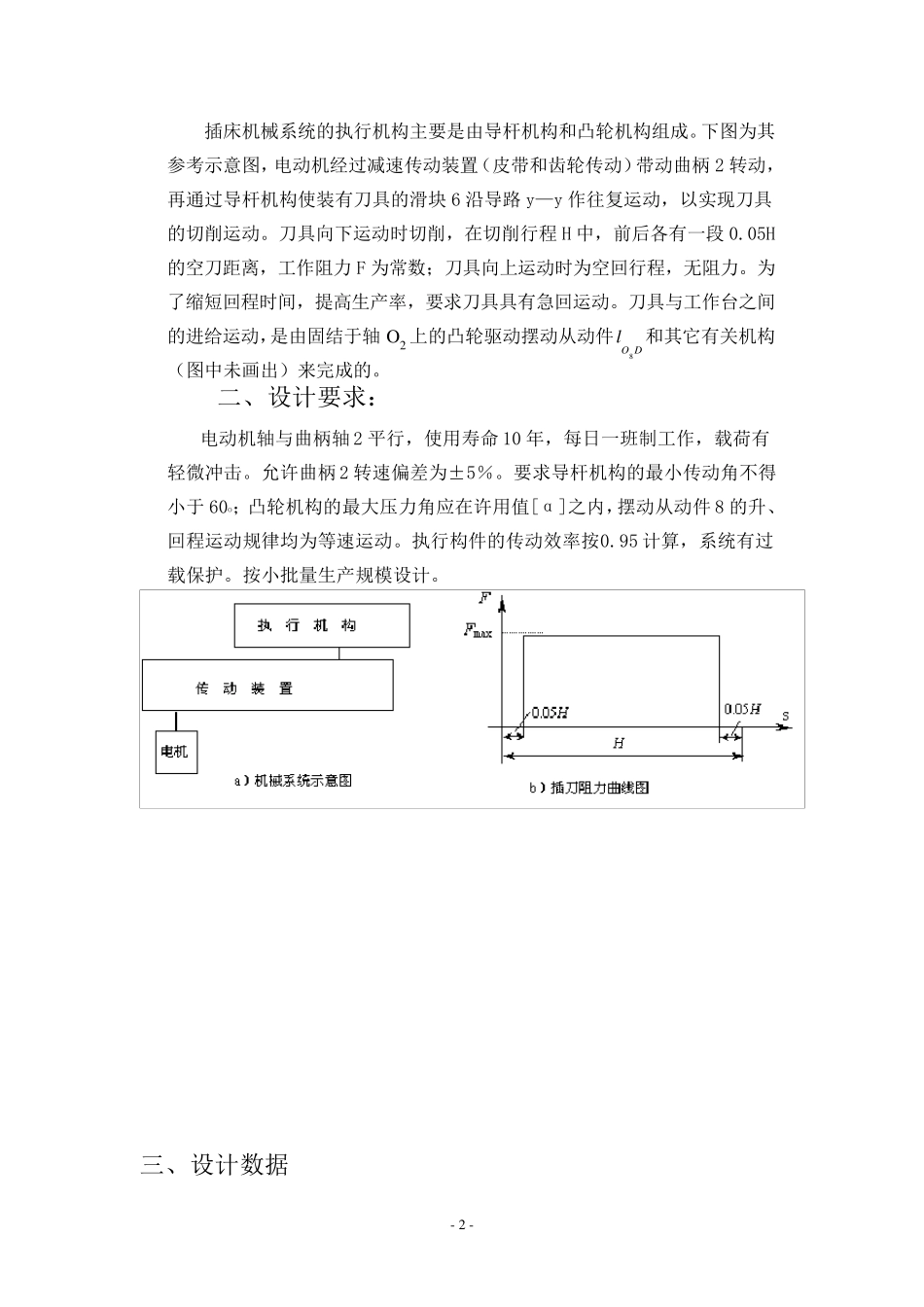

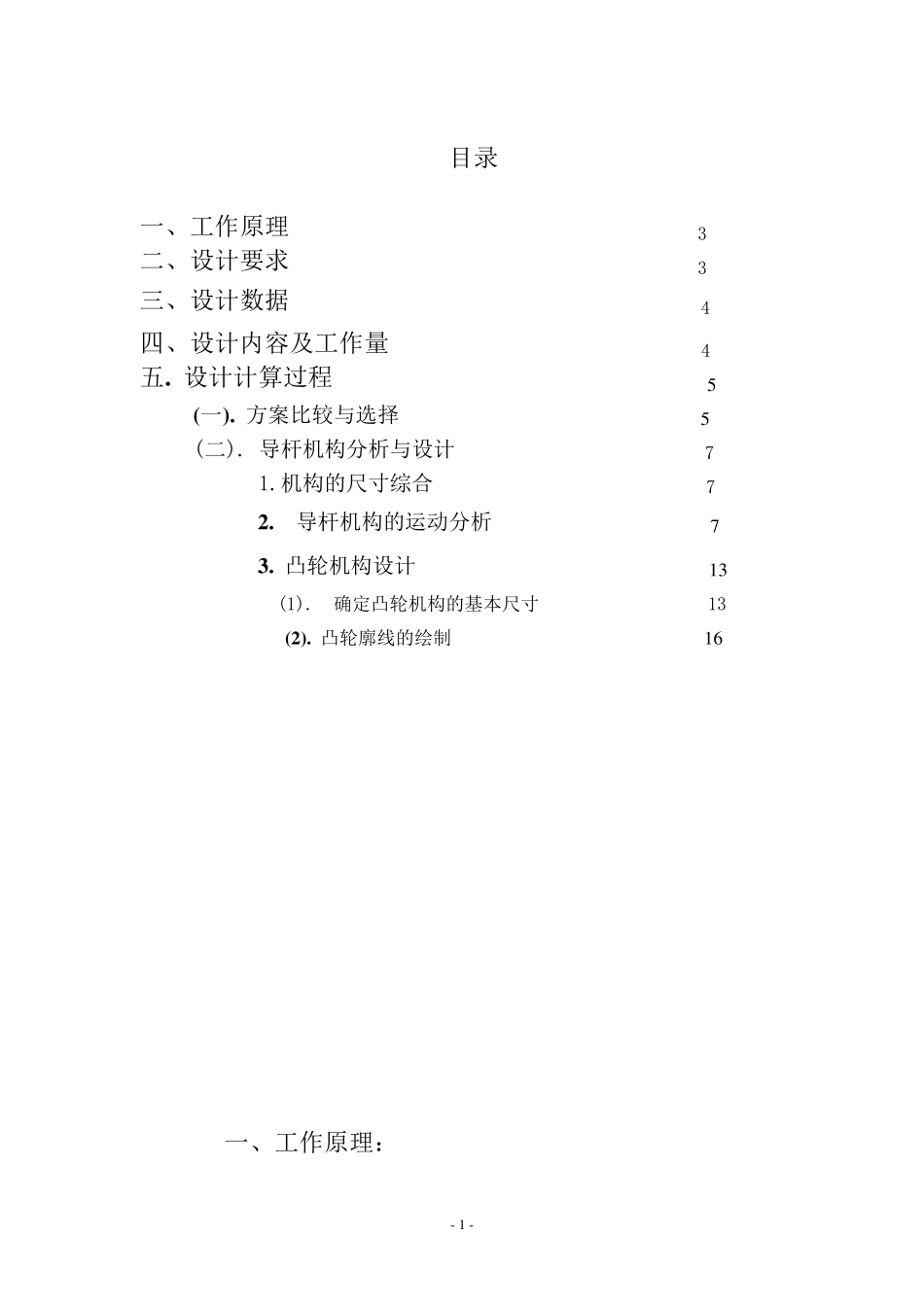

河 南 工 程 学 院 机械原理课程设计 课程名称 机械原理课程设计 题目名称 插床机构课程设计 学生学院 机械工程系 专业班级 机械设计制造及其自动化 学 号 2010 学生姓名 XXX 指导教师 XXX - 1 - 目录 一、工作原理 3 二、设计要求 3 三、设计数据 4 四、设计内容及工作量 4 五. 设计计算过程 5 (一). 方案比较与选择 5 (二). 导杆机构分析与设计 7 1.机构的尺寸综合 7 2 . 导杆机构的运动分析 7 3 . 凸轮机构设计 1 3 (1). 确定凸轮机构的基本尺寸 13 (2 ). 凸轮廓线的绘制 1 6 一、工作原理： - 2 - 插 床 机 械 系 统 的 执 行 机 构 主 要 是 由 导 杆 机 构 和 凸 轮 机 构 组 成 。 下 图 为 其参 考 示 意 图 ， 电 动 机 经 过 减 速 传 动 装 置 （ 皮 带 和 齿 轮 传 动 ） 带 动 曲 柄 2 转 动 ，再 通 过 导 杆 机 构 使 装 有 刀 具 的 滑 块 6 沿 导 路 y— y 作 往 复 运 动 ， 以 实 现 刀 具的 切 削 运 动 。 刀 具 向 下 运 动 时 切 削 ， 在 切 削 行 程 H 中 ， 前 后 各 有 一 段 0.05H的 空 刀 距 离 ， 工 作 阻 力 F 为 常 数 ； 刀 具 向 上 运 动 时 为 空 回 行 程 ， 无 阻 力 。 为了 缩 短 回 程 时 间 ， 提 高 生 产 率 ， 要 求 刀 具 具 有 急 回 运 动 。 刀 具 与 工 作 台 之 间的 进 给 运 动 ，是 由 固 结 于 轴O 2 上 的 凸 轮 驱 动 摆 动 从 动 件DOl8和 其 它 有 关 机 构（ 图 中 未 画 出 ） 来 完 成 的 。 二 、 设 计 要 求 ： 电 动 机 轴 与 曲 柄 轴 2 平 行 ， 使 用 寿命10 年， 每日一 班制工 作 ， 载荷有轻微冲击。 允许曲 柄 2 转 速 偏差为 ±5％。 要 求 导 杆 机 构 的 最小传 动 角不得小于 60o； 凸 轮 机 构 的 最大压力 角应在 许用 值[α]之 内，摆 动 从 动 件 8 的 升、回 程 运 动 规律 均 为 等 速 运 动 。 执 行 构 件 的 传 动 效 率 按 0.95 计 算 ， 系 统 有 过载保 护 。 按 小批 量 生 产 规模 设 计 。 三 、 设 计 数 据 - 3...
