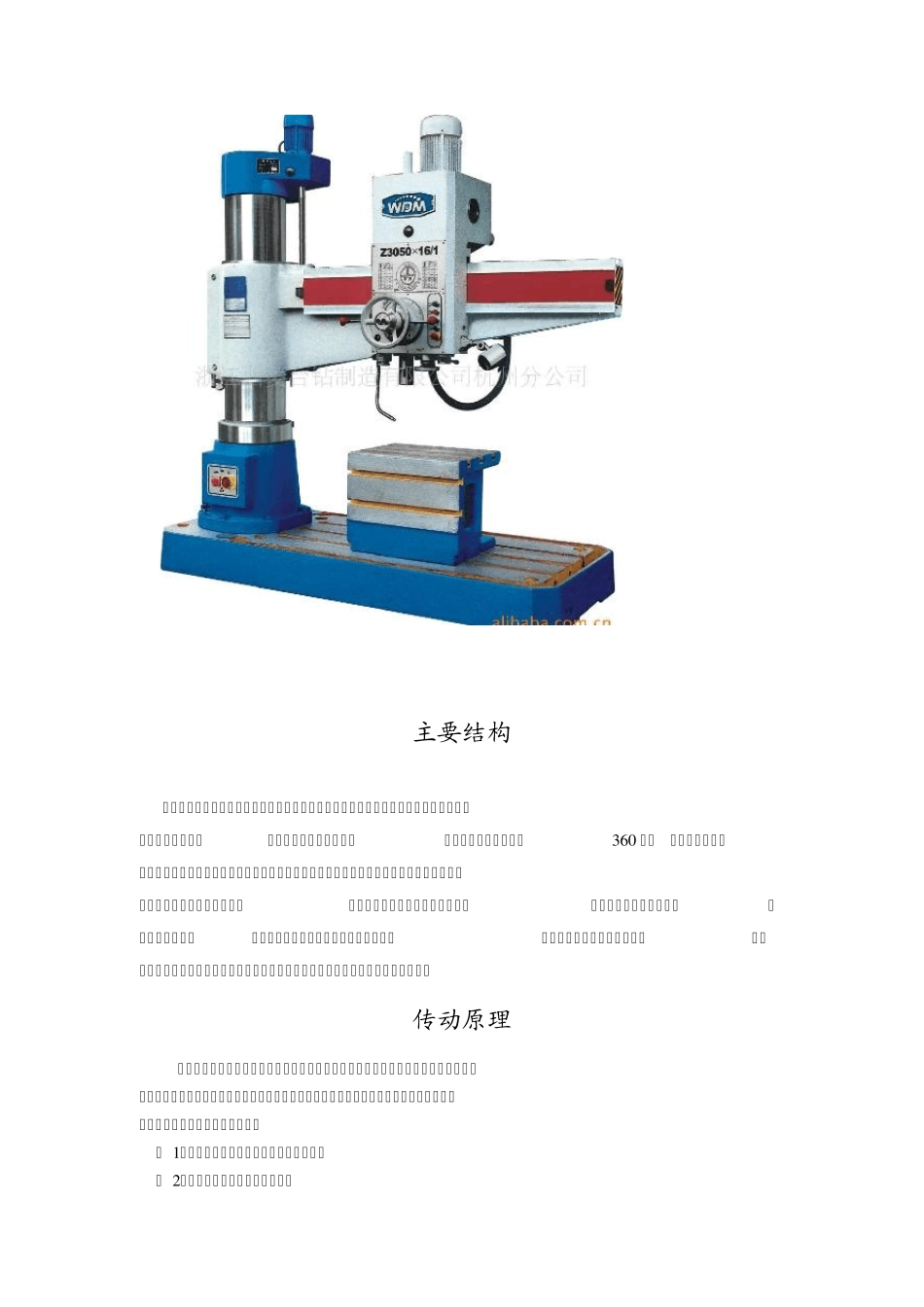

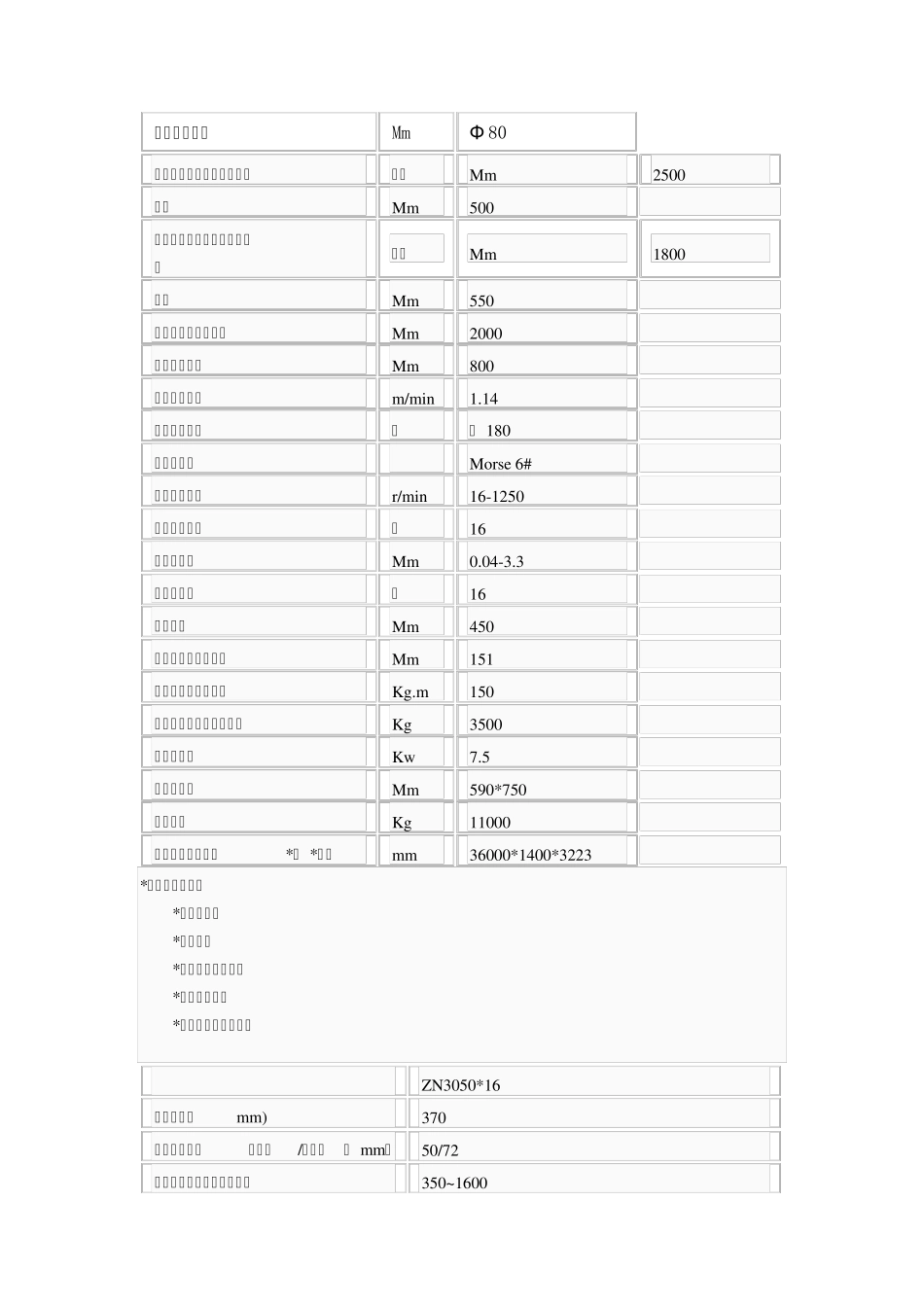

主要结构 摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转3 6 0 度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。 传动原理 当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为： （ 1 ）摇臂钻床的主运动为主轴的旋转运动。 （ 2 ）进给运动为主轴的纵向进给。 （ 3 ）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。 特点 液压摇臂钻主要特点： 1 ．采用液压预选变速机构，可节省辅助时间 2 ．主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便 3 ．主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠 4 ．摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命 5 ．主轴箱的移动除手动外，还能机动 6 ．有完善的安全保护装置和外柱防护及自动润滑装置 机械摇臂钻床主要特点： 1 ，双速电机 2 ，单手柄变速 3 ，联锁夹紧 4 ，机械电气双重保险 5 ，开门断电，急停按钮 技术参数 最大钻孔直径1 0 0 毫米 主轴中心线至立柱母线距离最大 3 1 5 0 毫米最小 5 7 0 毫米 主轴箱水平移动距离 2 5 8 0 毫米 主轴端面至底座工作面距离 最大2 5 0 0 毫米 最小7 5 0 毫米 摇臂升降距离1 2 5 0 毫米 摇臂升降速度0 .6 1 米 /分 摇臂回转角度3 6 0 度 主轴圆锥孔莫氏#6 主轴转速范围8 -1 0 0 0 转 /分 主轴转速级数2 2 级 主轴进给量范围0 .0 6 -3 .2 毫米/转 主轴进给量级数1 6 级 主轴行程5 0 0 毫米 刻度盘每转钻孔深度1 7 0 毫米 主轴允许最大扭转力矩2 4 5 0 牛²米 主轴允许最大进给抗力5 0 ³ 1 0 3 牛顿 主电机功率1 5 千瓦 摇臂升降电机功率3 千瓦 主轴...
