摩托罗拉RAZRXT910拆机鉴赏

摩托罗拉RAZRXT910拆机鉴赏_第1页
1/25
摩托罗拉RAZRXT910拆机鉴赏_第2页
2/25
摩托罗拉RAZRXT910拆机鉴赏_第3页
3/25

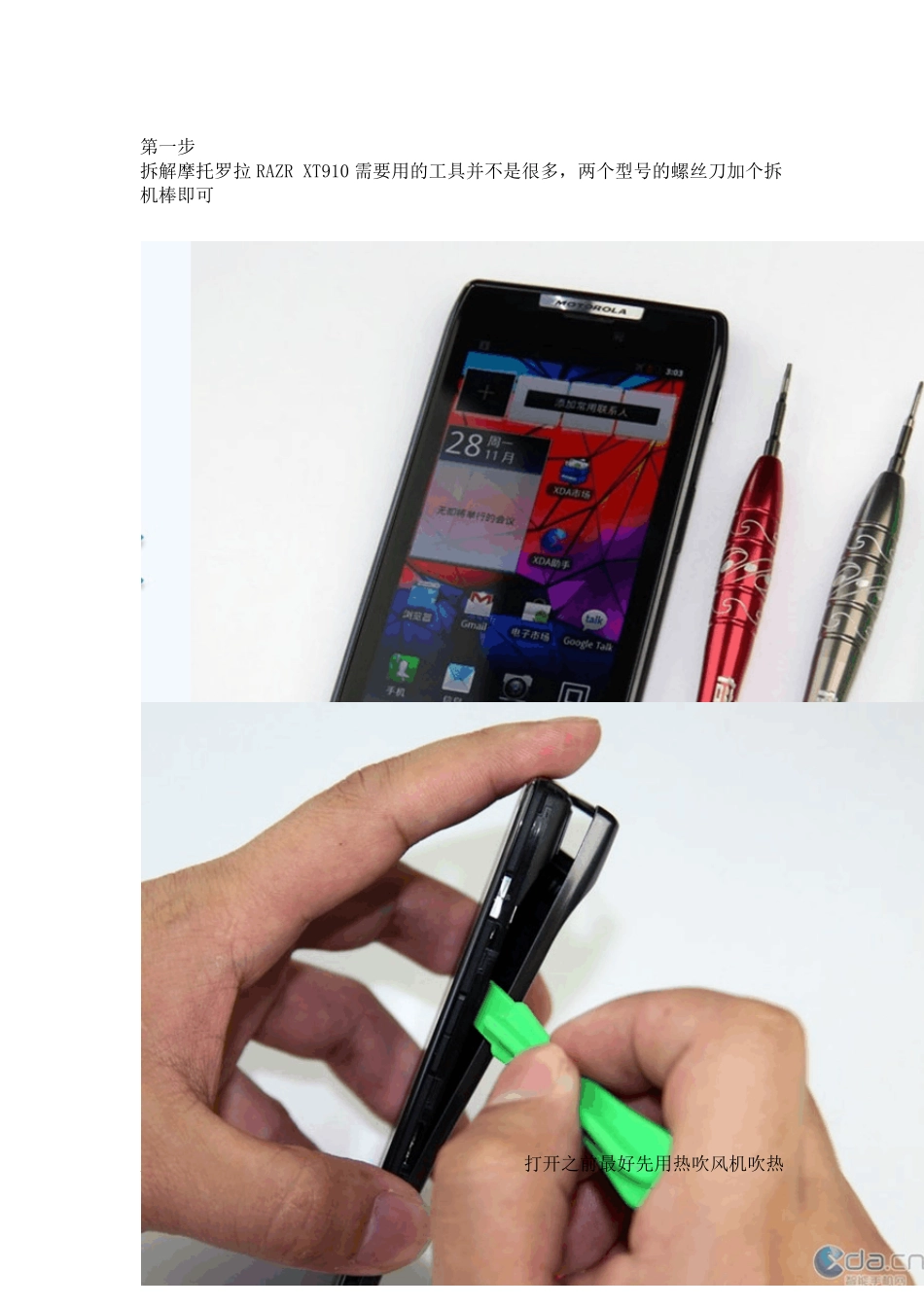

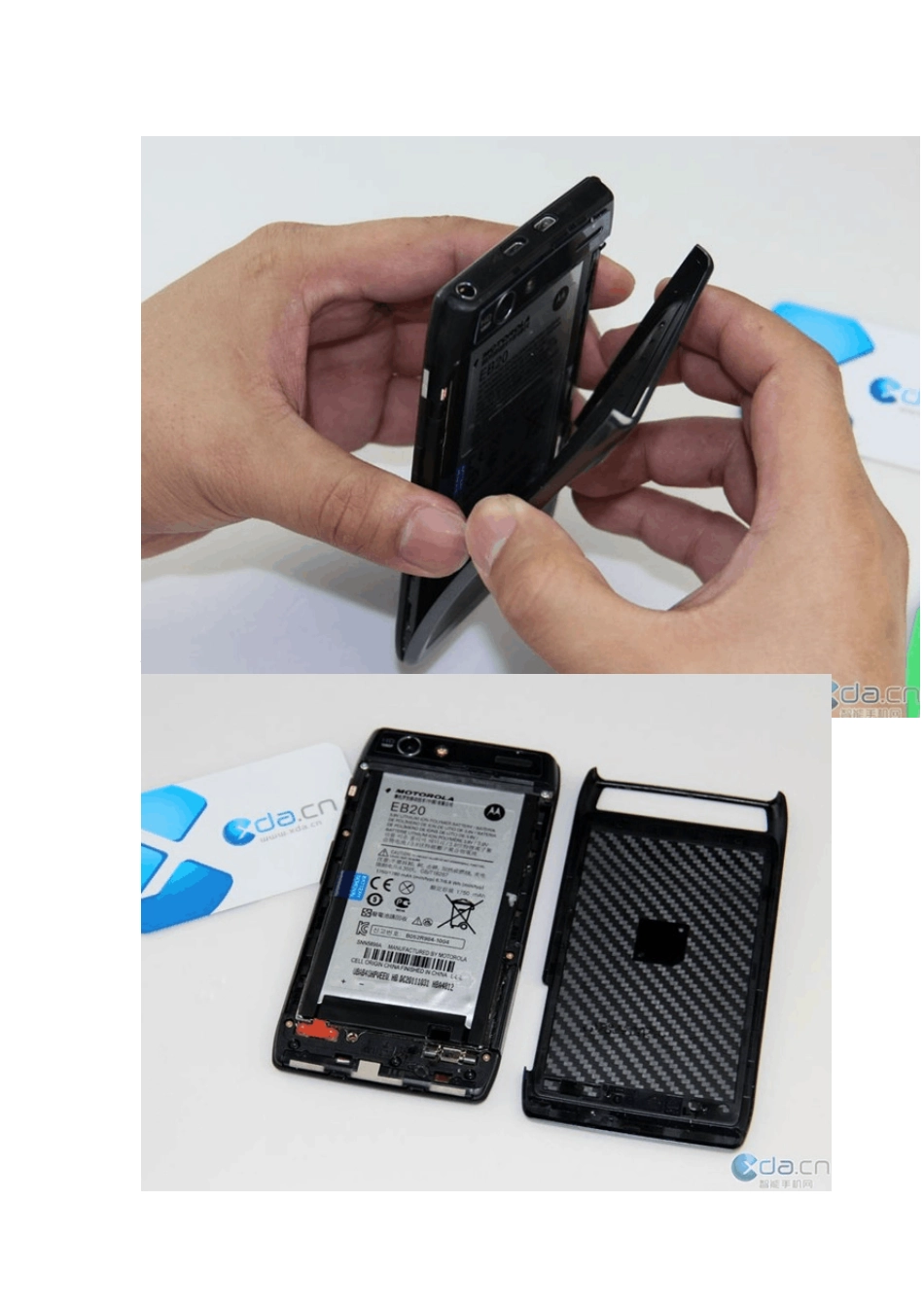

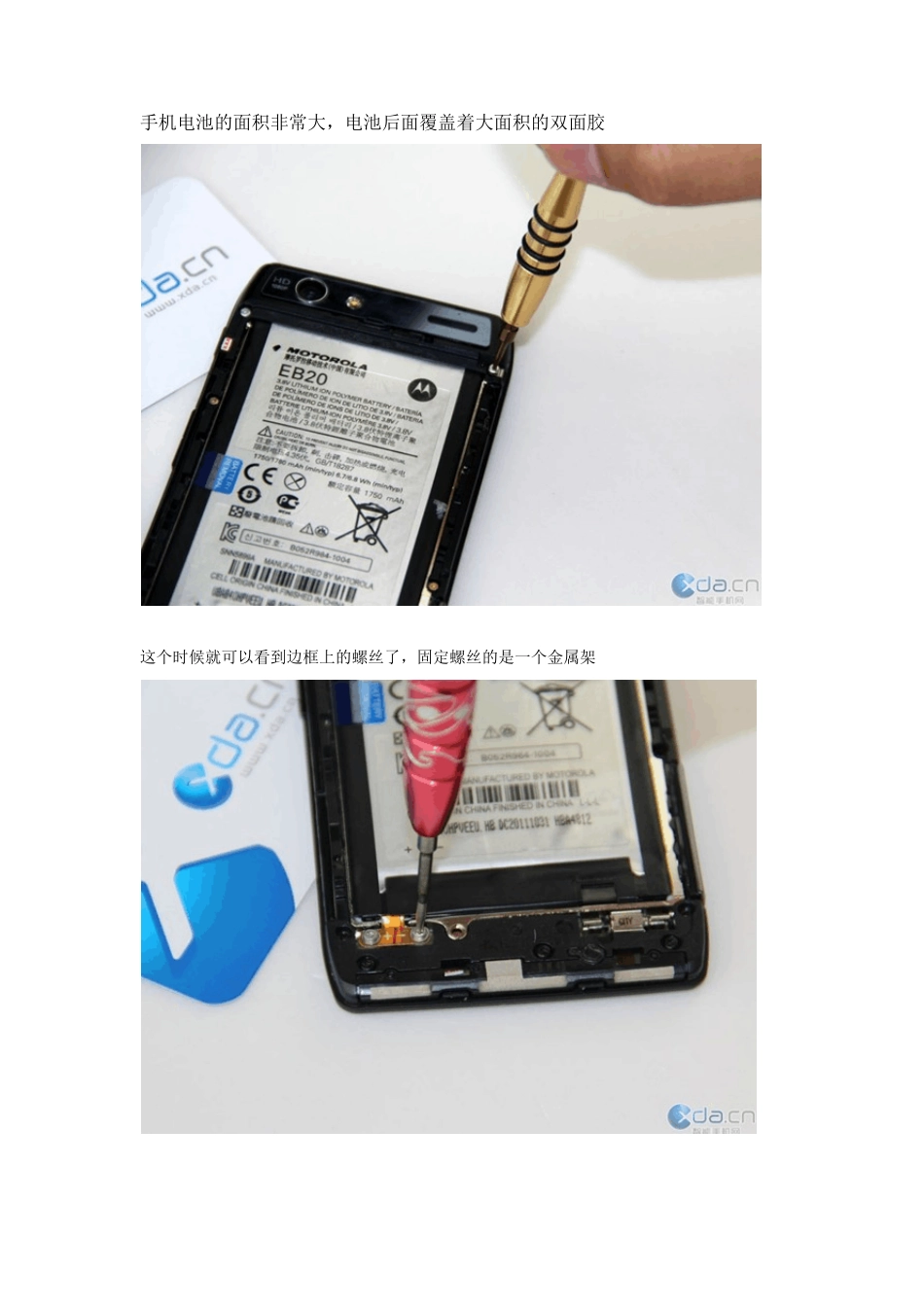

第一步 拆解摩托罗拉RAZR XT910 需要用的工具并不是很多,两个型号的螺丝刀加个拆机棒即可 第二步后壳没有螺丝,完全是用双面胶粘住的,打开之前最好先用热吹风机吹热 双面胶粘住的后壳摔过之后如果裂了就很容易进尘 手机电池的面积非常大,电池后面覆盖着大面积的双面胶 这个时候就可以看到边框上的螺丝了,固定螺丝的是一个金属架 这个位置就是电池触点了,有两个螺丝固定 刀锋的电池非常特别,现在配件市面上是找不到通用型的 电池的另外一面也是用双面胶粘在主板屏蔽罩上的,扭 下 触 点 上的螺 丝 后 直 接 可 以 揭 下 来 电池型 号 是EB20, 非 常 薄 , 游 标 卡 尺 卡 过 之 后 参 数 为 2.58MM, 这也是刀 锋 能 做 到 如 此 之 薄 的秘 诀 所 在 卸下所有螺丝后就可以看到主板上的屏蔽罩了,看过摩托代工的小米拆机的同学应该很清楚,摩托罗拉手机的屏蔽罩都喜欢焊在主板上的,需要借助特别的工具才能拆解下来 这个时候我们可以把边框给取下来了 摄像头的位置其实还隐藏了一颗螺丝,需 要 把 摄像头部 分 的贴 纸 揭下 来 才 可 以 看 到 好了,边框我们取下来了,仔细看会发现震子和扬声器是内嵌在边框上的,这个位置还有前后置摄像头、听筒、光线感应器、距离感应器,对手机内部零部件比较了解的同学应该知道,手机厚度要做薄最难克服的就是摄像头 我们继续拆解主板上的螺丝 拆解后就便可以把这台手机的金属边框给卸下来了 这个可以算是刀锋的“ 骨 头 ”,非 常 结 实 的一 个边框就是用 来支 撑手机单 薄 的身 子 金属支架很重, 给 手 机 增 加 了 不 少 质 量 拨开相应的排线后便可取下手机的前置摄像头,刀 锋 的前置摄像头像素 为 130 万 , 自 拍 效 果 不 错 手机顶部是刀锋最厚的部分, 和 sensation xl 一 样 , 刀锋为 了 做薄 也 在 主 板 上 的摄 像 头 位 置 镂 空 了 八百万像素的主摄像头和一百三十万的前置摄像头,摄像头这 个 部件 比 较 厚 , 所 以 厚 度 上 很 难 再 有 突 破 这个便是手机的听筒上面还集成了一个MIC, 这个MIC 有 降 噪 丽 音的作 用 , 还可 以 用 来 录 制 视 频 的音 频 部 分 主板和液晶面板也是用双面胶粘在一起的,摩 托 罗 拉 的刀 锋 真 是把双面胶工 艺 用到 了 淋 漓 尽 致 的境...
