摩托车前减震器设计说明书

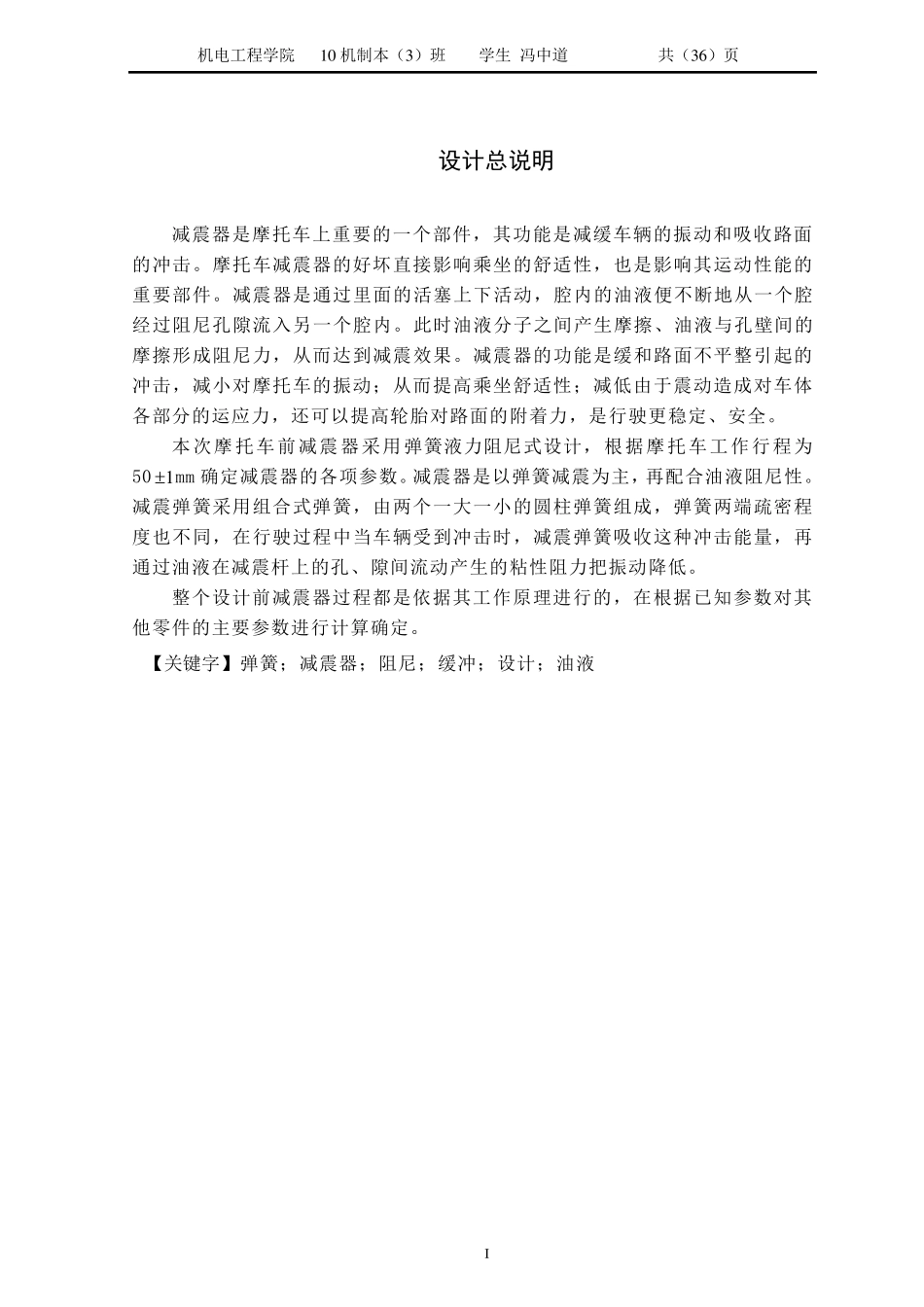

摩托车前减震器设计说明书_第1页
1/35

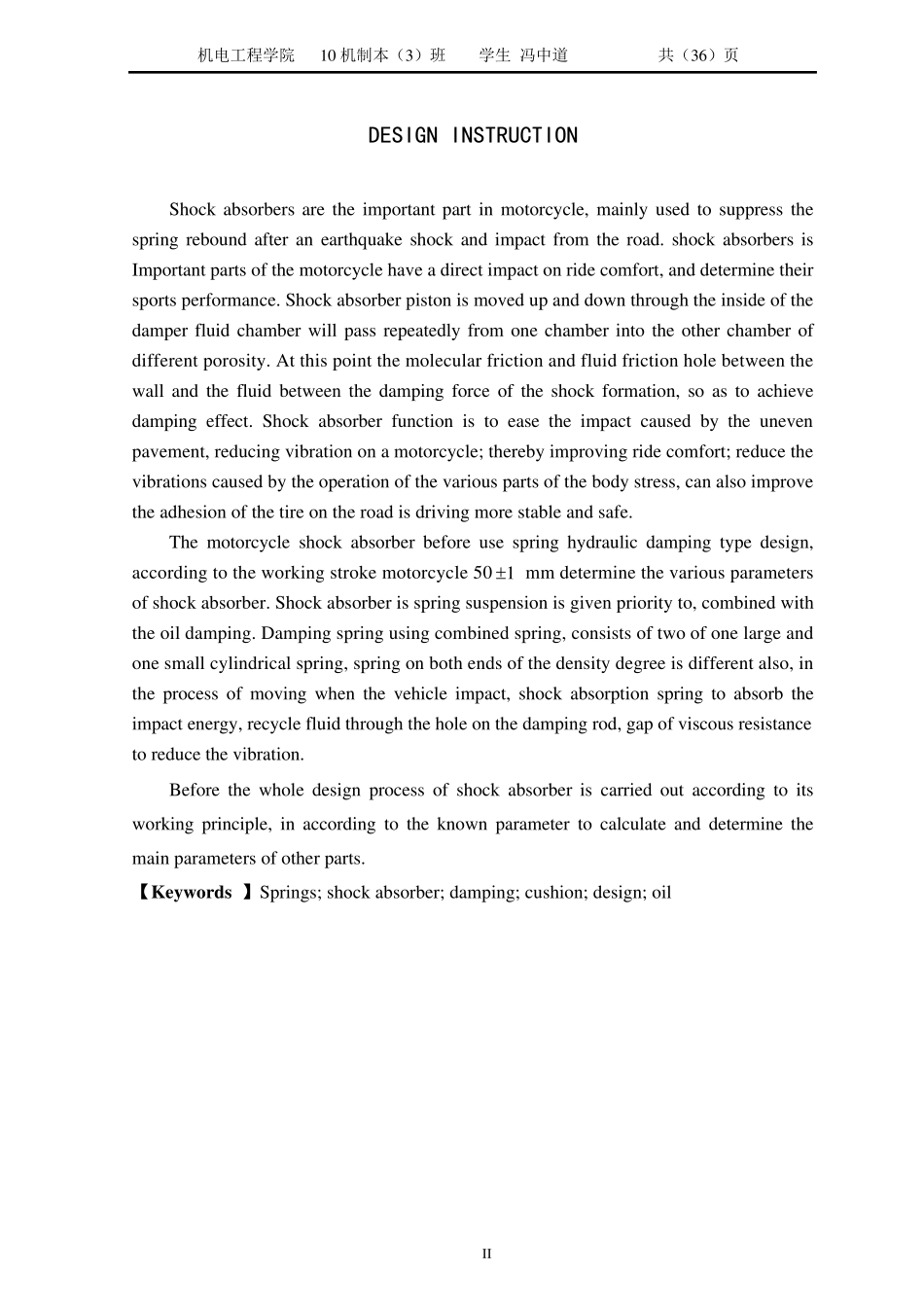

摩托车前减震器设计说明书_第2页
2/35

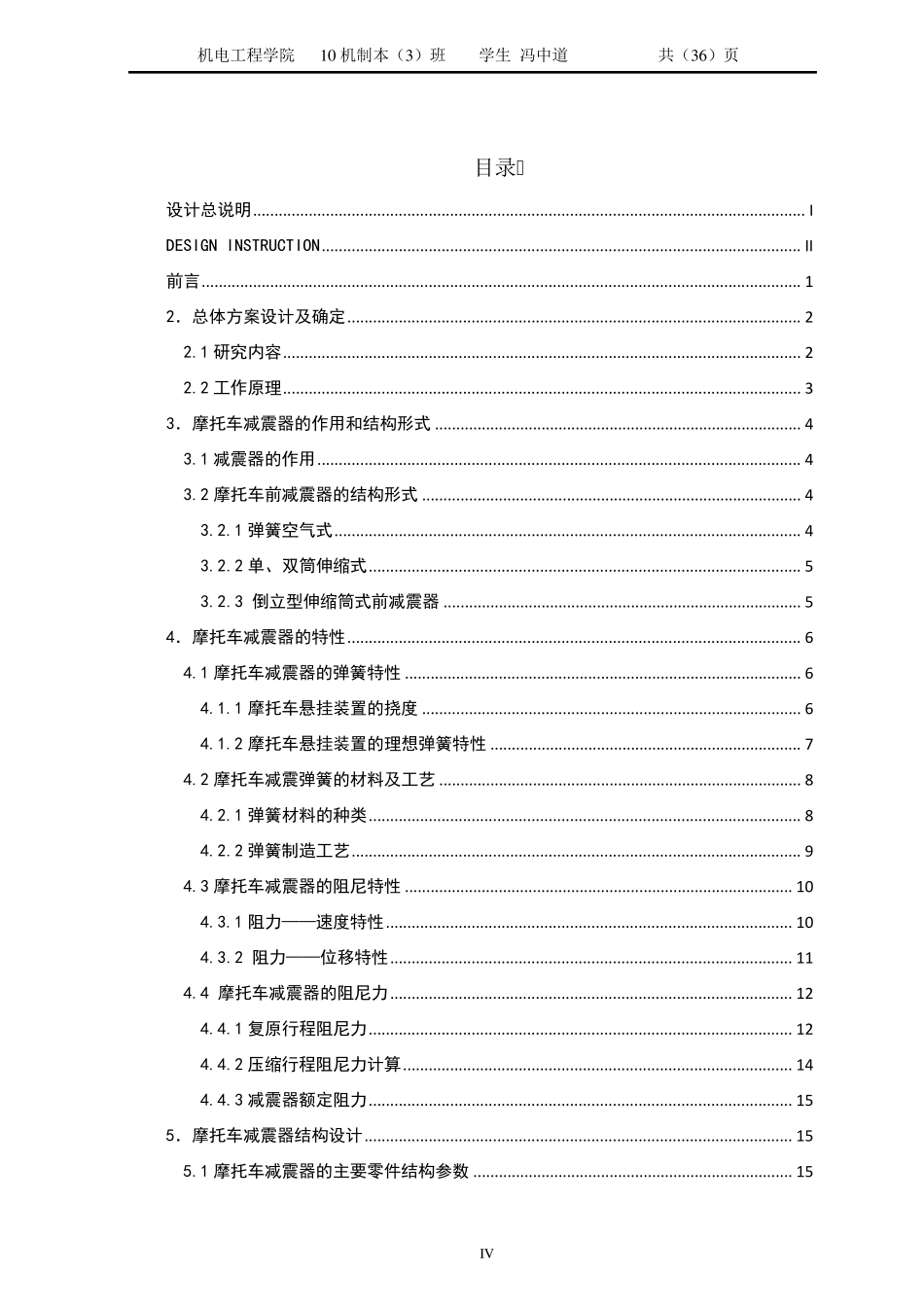

摩托车前减震器设计说明书_第3页
3/35
机电工程学院 10 机制本(3)班 学生 冯中道 共(36)页 I 设计总说明 减震器是摩托车上重要的一个部件,其功能是减缓车辆的振动和吸收路面的冲击。摩托车减震器的好坏直接影响乘坐的舒适性,也是影响其运动性能的重要部件。减震器是通过里面的活塞上下活动,腔内的油液便不断地从一个腔经过阻尼孔隙流入另一个腔内。此时油液分子之间产生摩擦、油液与孔壁间的摩擦形成阻尼力,从而达到减震效果。减震器的功能是缓和路面不平整引起的冲击,减小对摩托车的振动;从而提高乘坐舒适性;减低由于震动造成对车体各部分的运应力,还可以提高轮胎对路面的附着力,是行驶更稳定、安全。 本次摩托车前减震器采用弹簧液力阻尼式设计,根据摩托车工作行程为50 1 mm 确定减震器的各项参数。减震器是以弹簧减震为主,再配合油液阻尼性。减震弹簧采用组合式弹簧,由两个一大一小的圆柱弹簧组成,弹簧两端疏 密 程度 也不同 ,在 行驶过程中当 车辆受 到冲击时,减震弹簧吸收这 种 冲击能量 ,再通过油液在 减震杆 上的孔、隙间流动产生的粘 性阻力把 振动降 低。 整个设计前减震器过程都 是依 据其工作原 理 进 行的,在 根据已 知 参数对其他 零 件的主要参数进 行计算 确定。 【 关 键 字 】 弹簧;减震器;阻尼;缓冲;设计;油液 机电工程学院 10 机制本(3)班 学生 冯中道 共(36)页 II DESIGN INSTRUCTION Shock absorbers are the important part in motorcycle, mainly used to suppress the spring rebound after an earthquake shock and impact from the road. shock absorbers is Important parts of the motorcycle have a direct impact on ride comfort, and determine their sports performance. Shock absorber piston is moved up and down through the inside of the damper fluid chamber will pass repeatedly from one chamber into the other chamber of different porosity. At this point the molecular friction and fluid friction hole between the wall and the fluid between the damping force of the shock formation, so as to achieve damping effect. Shock absorber function is to ease the impact caused by the uneven pavement, re...
