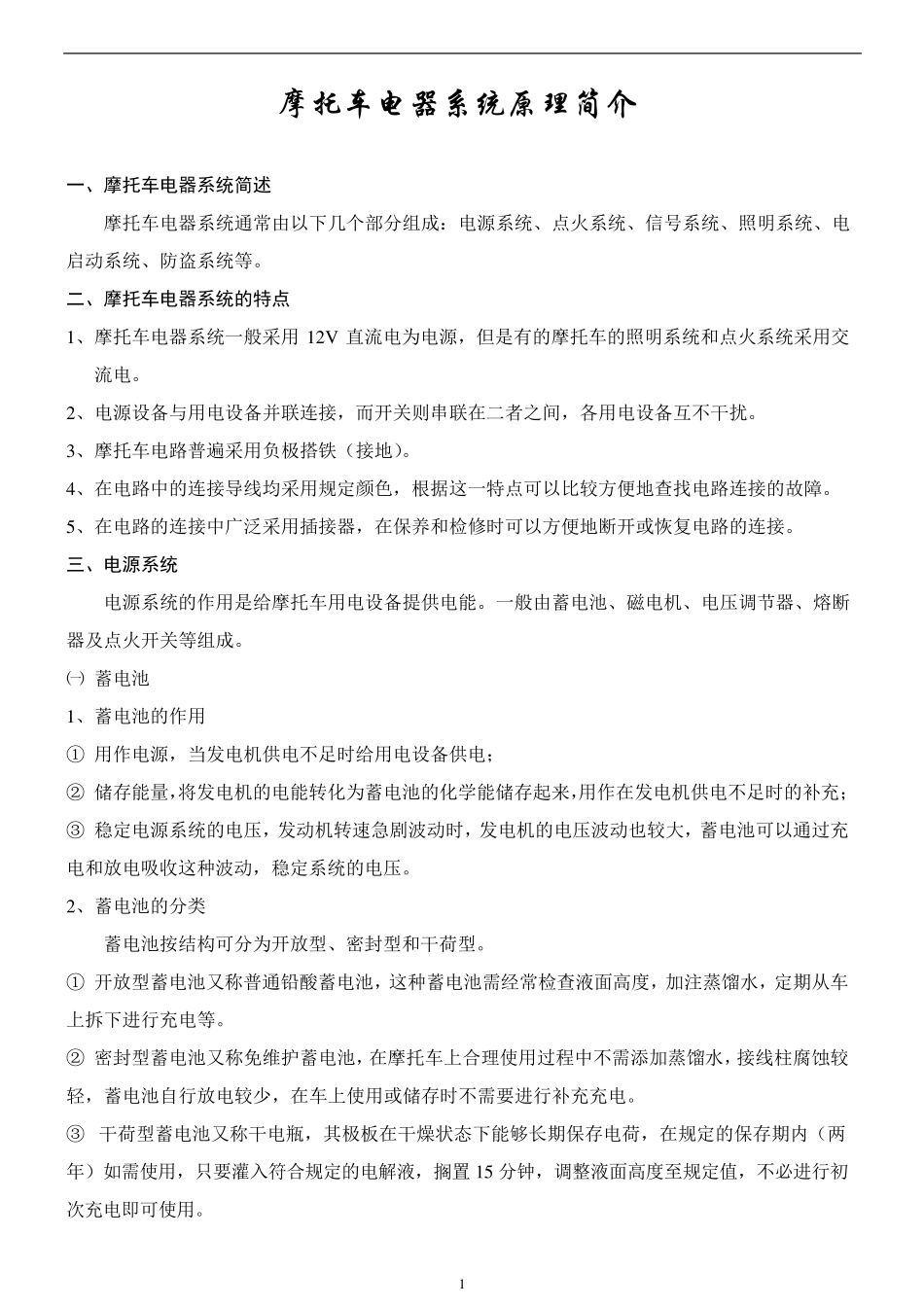

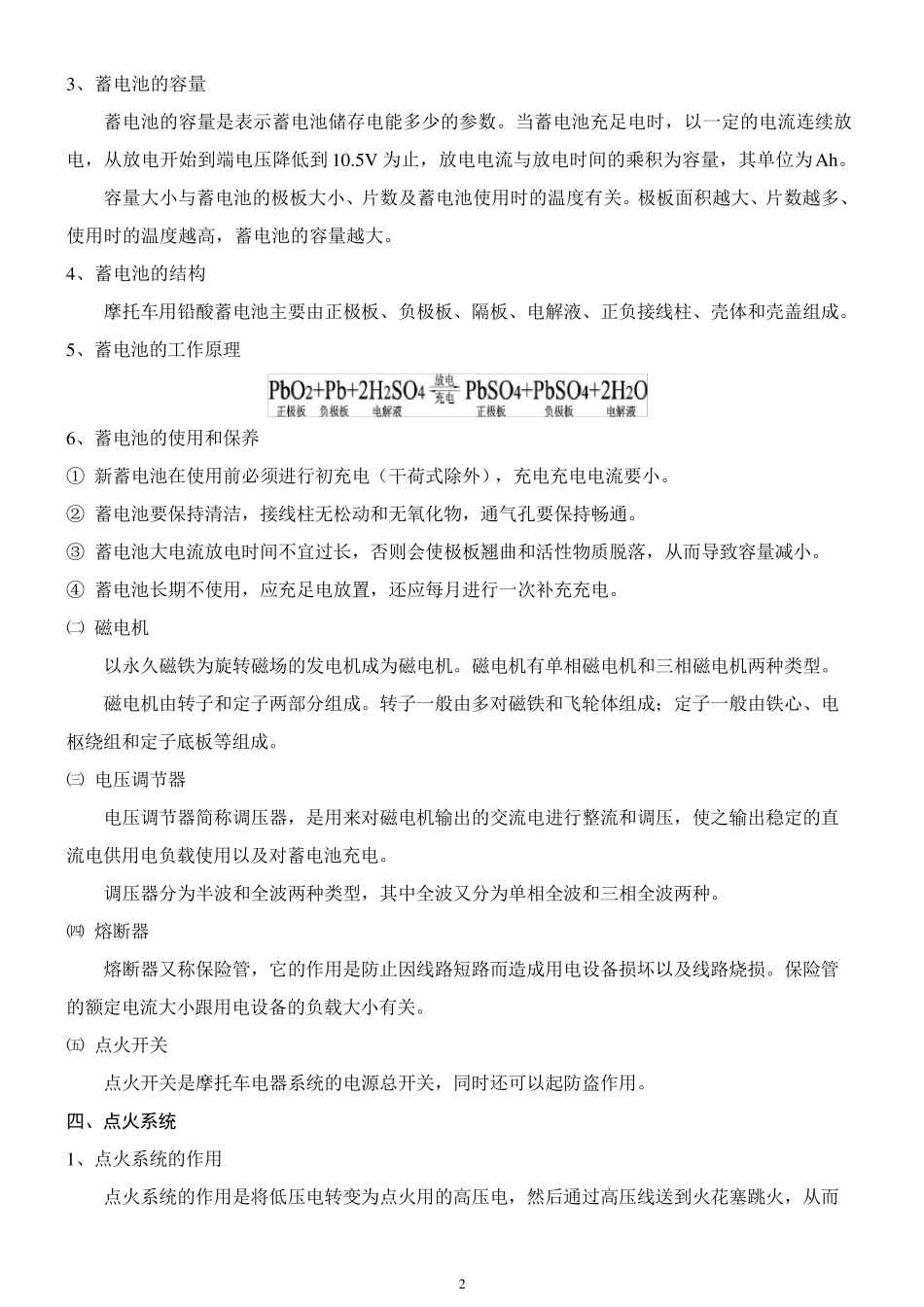

1 摩 托 车 电 器 系 统 原 理 简 介 一、摩托车电器系统简述 摩托车电器系统通常由以下几个部分组成:电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。 二、摩托车电器系统的特点 1、摩托车电器系统一般采用12V 直流电为电源,但是有的摩托车的照明系统和点火系统采用交流电。 2、电源设备与用电设备并联连接,而开关则串联在二者之间,各用电设备互不干扰。 3、摩托车电路普遍采用负极搭铁(接地)。 4、在电路中的连接导线均采用规定颜色,根据这一特点可以比较方便地查找电路连接的故障。 5、在电路的连接中广泛采用插接器,在保养和检修时可以方便地断开或恢复电路的连接。 三、电源系统 电源系统的作用是给摩托车用电设备提供电能。一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。 ㈠ 蓄电池 1、蓄电池的作用 ① 用作电源,当发电机供电不足时给用电设备供电; ② 储存能量,将发电机的电能转化为蓄电池的化学能储存起来,用作在发电机供电不足时的补充; ③ 稳定电源系统的电压,发动机转速急剧波动时,发电机的电压波动也较大,蓄电池可以通过充电和放电吸收这种波动,稳定系统的电压。 2、蓄电池的分类 蓄电池按结构可分为开放型、密封型和干荷型。 ① 开放型蓄电池又称普通铅酸蓄电池,这种蓄电池需经常检查液面高度,加注蒸馏水,定期从车上拆下进行充电等。 ② 密封型蓄电池又称免维护蓄电池,在摩托车上合理使用过程中不需添加蒸馏水,接线柱腐蚀较轻,蓄电池自行放电较少,在车上使用或储存时不需要进行补充充电。 ③ 干荷型蓄电池又称干电瓶,其极板在干燥状态下能够长期保存电荷,在规定的保存期内(两年)如需使用,只要灌入符合规定的电解液,搁置 15 分钟,调整液面高度至规定值,不必进行初次充电即可使用。 2 3、蓄电池的容量 蓄电池的容量是表示蓄电池储存电能多少的参数。当蓄电池充足电时,以一定的电流连续放电,从放电开始到端电压降低到10.5V 为止,放电电流与放电时间的乘积为容量,其单位为Ah。 容量大小与蓄电池的极板大小、片数及蓄电池使用时的温度有关。极板面积越大、片数越多、使用时的温度越高,蓄电池的容量越大。 4、蓄电池的结构 摩托车用铅酸蓄电池主要由正极板、负极板、隔板、电解液、正负接线柱、壳体和壳盖组成。 5、蓄电池的工作原理 6、蓄电池的使用和保养 ① 新蓄电池在使用前必须进行初充电(干荷式除外),...
