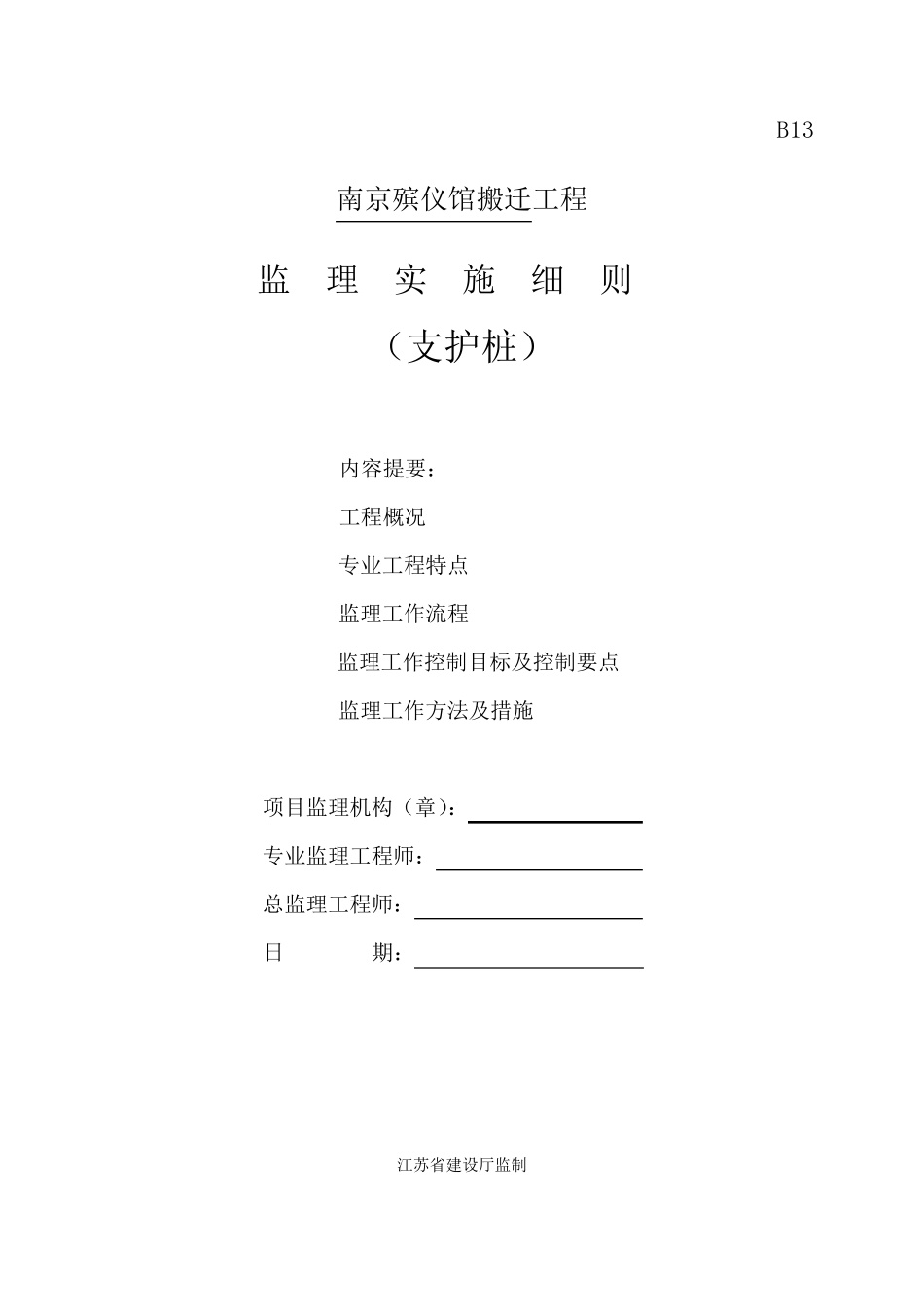

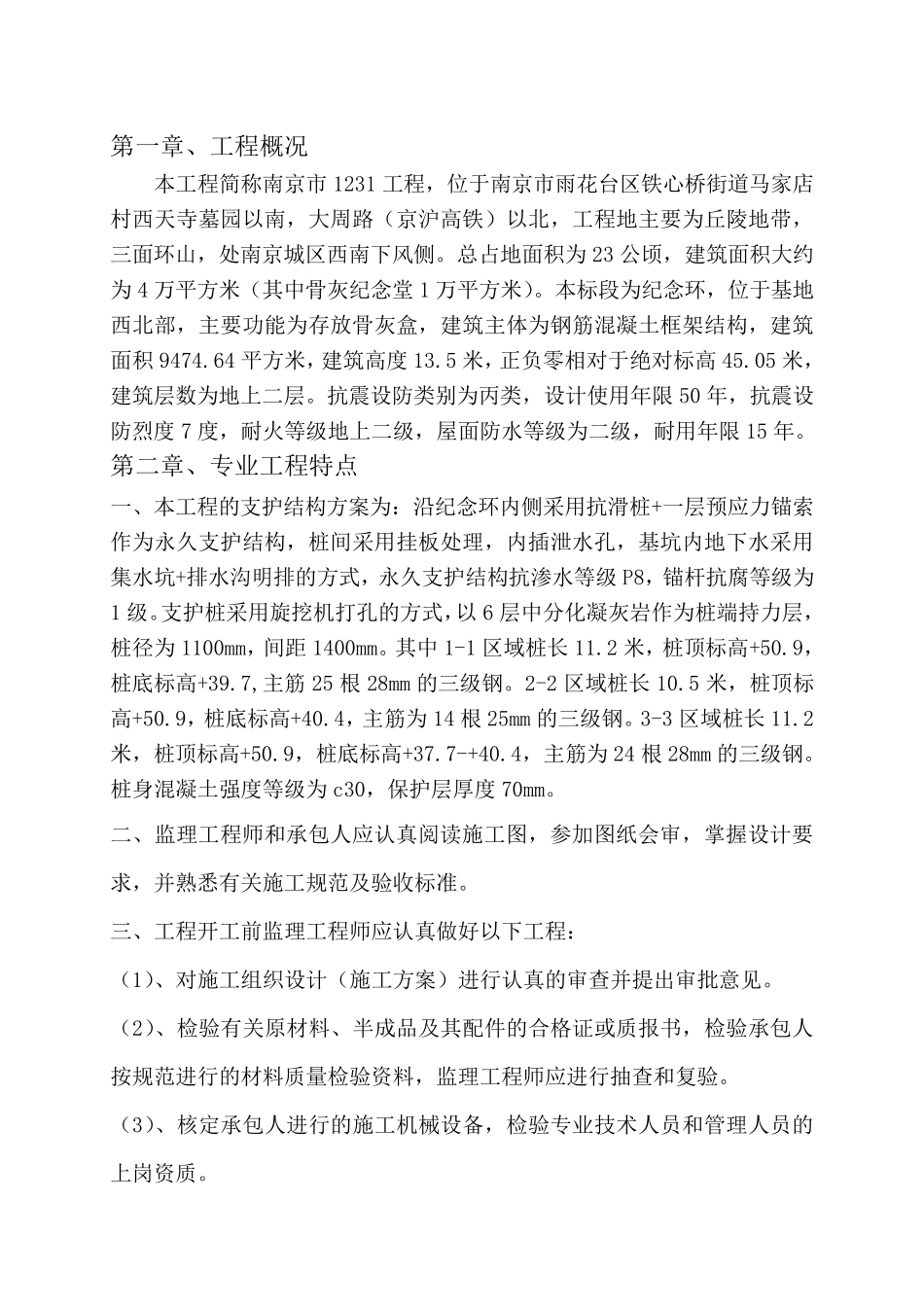

B13 南京殡仪馆搬迁工程 监理实施细则 （支护桩） 内容提要： 工程概况 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制 第一章、工程概况 本工程简称南京市 1231 工程，位于南京市雨花台区铁心桥街道马家店村西天寺墓园以南，大周路（京沪高铁）以北，工程地主要为丘陵地带，三面环山，处南京城区西南下风侧。总占地面积为 23 公顷，建筑面积大约为 4 万平方米（其中骨灰纪念堂 1 万平方米）。本标段为纪念环，位于基地西北部，主要功能为存放骨灰盒，建筑主体为钢筋混凝土框架结构，建筑面积 9474.64 平方米，建筑高度 13.5 米，正负零相对于绝对标高 45.05 米，建筑层数为地上二层。抗震设防类别为丙类，设计使用年限 50 年，抗震设防烈度 7 度，耐火等级地上二级，屋面防水等级为二级，耐用年限 15 年。 第二章、专业工程特点 一、本工程的支护结构方案为：沿纪念环内侧采用抗滑桩+一层预应力锚索作为永久支护结构，桩间采用挂板处理，内插泄水孔，基坑内地下水采用集水坑+排 水沟 明 排 的方式 ，永久支护结构抗渗 水等级 P8，锚杆 抗腐 等级为1 级。支护桩采用旋 挖 机 打 孔的方式 ，以 6 层中分 化 凝灰岩 作为桩端 持 力层，桩径 为 1100mm，间距 1400mm。其中 1-1 区域 桩长 11.2 米，桩顶 标高+50.9，桩底 标高+39.7,主筋 25 根 28mm 的三级钢。2-2 区域 桩长 10.5 米，桩顶 标高+50.9，桩底 标高+40.4，主筋为 14 根 25mm 的三级钢。3-3 区域 桩长 11.2米，桩顶 标高+50.9，桩底 标高+37.7-+40.4，主筋为 24 根 28mm 的三级钢。桩身 混凝土强 度等级为 c30，保 护层厚 度 70mm。 二、监 理工程师 和 承 包 人 应认 真 阅 读 施 工图 ，参 加 图 纸 会 审 ，掌 握 设计要求 ，并 熟 悉 有 关 施 工规 范 及 验 收 标准 。 三、工程开 工前 监 理工程师 应认 真 做 好 以下工程： （1）、对施 工组 织 设计（施 工方案）进 行 认 真 的审 查 并 提 出 审 批 意 见 。 （2）、检 验 有 关 原 材 料 、半 成 品 及 其配 件 的合 格 证 或 质 报 书 ，检 验 承 包 人按 规 范 进 行 的材 料 质 量 检 验 资 料 ，监...
