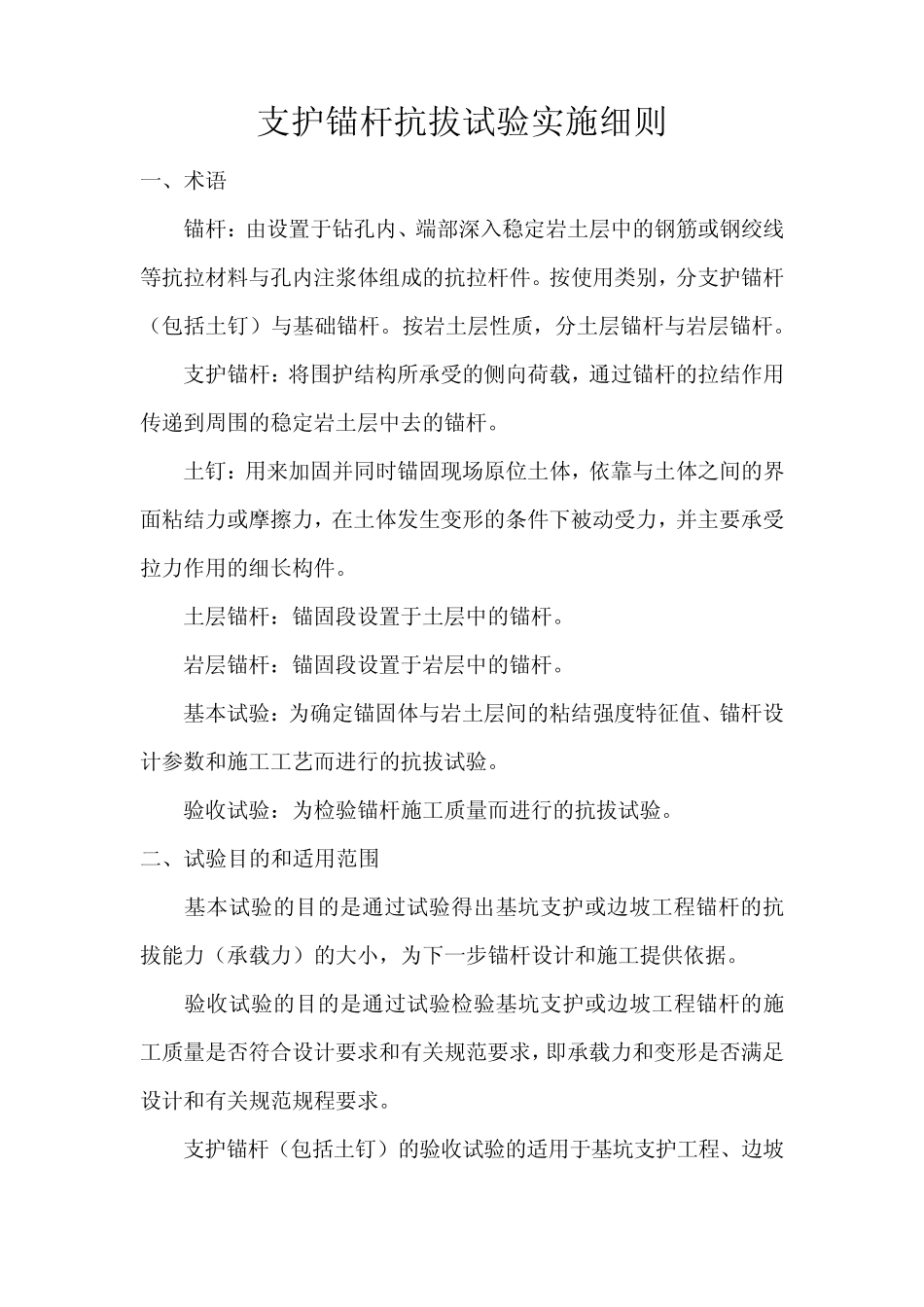

支护锚杆抗拔试验实施细则_第1页
1/7

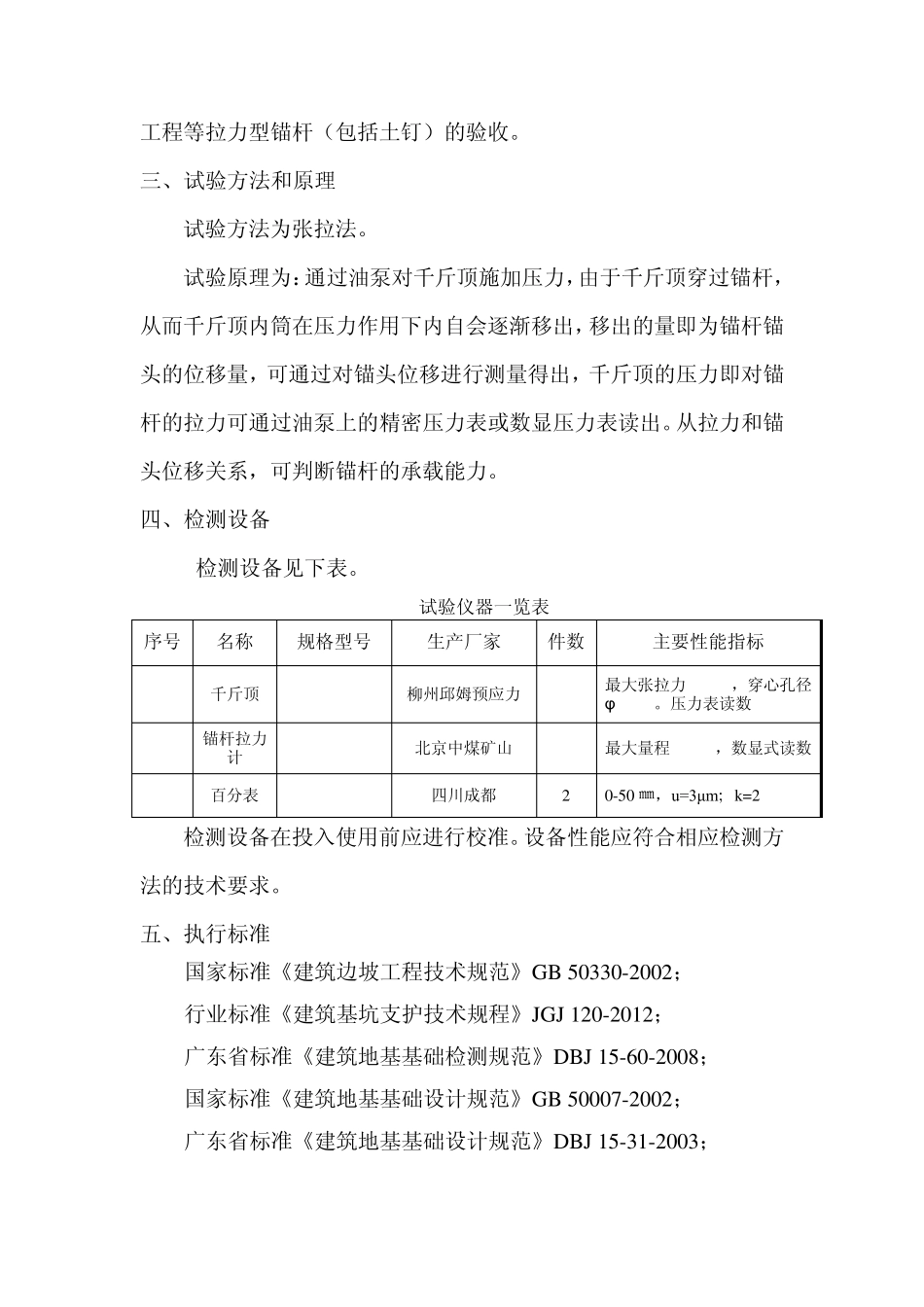

支护锚杆抗拔试验实施细则_第2页
2/7

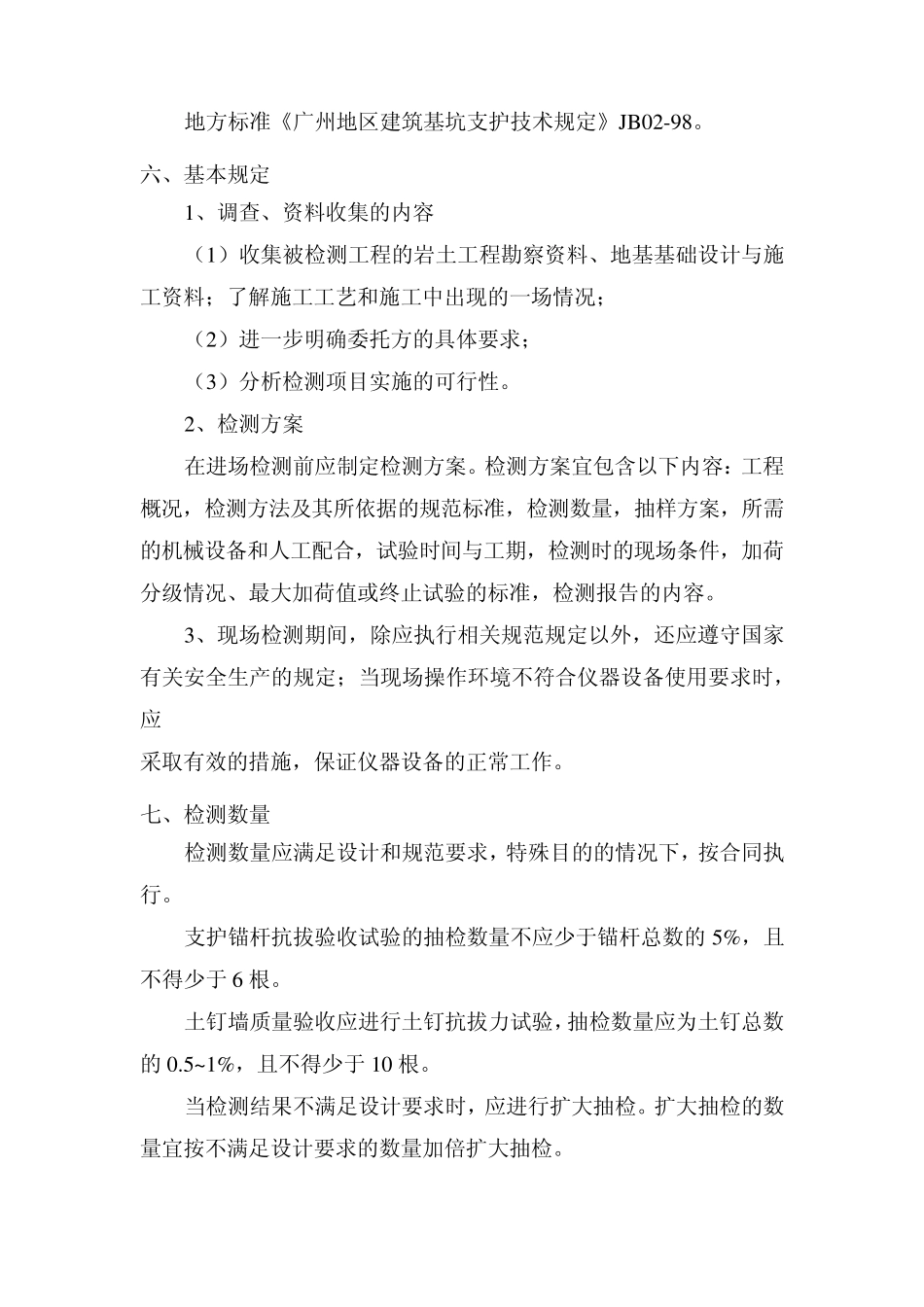

支护锚杆抗拔试验实施细则_第3页
3/7
支护锚杆抗拔试验实施细则 一、术语 锚杆:由设置于钻孔内、端部深入稳定岩土层中的钢筋或钢绞线等抗拉材料与孔内注浆体组成的抗拉杆件。按使用类别,分支护锚杆(包括土钉)与基础锚杆。按岩土层性质,分土层锚杆与岩层锚杆。 支护锚杆:将围护结构所承受的侧向荷载,通过锚杆的拉结作用传递到周围的稳定岩土层中去的锚杆。 土钉:用来加固并同时锚固现场原位土体,依靠与土体之间的界面粘结力或摩擦力,在土体发生变形的条件下被动受力,并主要承受拉力作用的细长构件。 土层锚杆:锚固段设置于土层中的锚杆。 岩层锚杆:锚固段设置于岩层中的锚杆。 基本试验:为确定锚固体与岩土层间的粘结强度特征值、锚杆设计参数和施工工艺而进行的抗拔试验。 验收试验:为检验锚杆施工质量而进行的抗拔试验。 二、试验目的和适用范围 基本试验的目的是通过试验得出基坑支护或边坡工程锚杆的抗拔能力(承载力)的大小,为下一步锚杆设计和施工提供依据。 验收试验的目的是通过试验检验基坑支护或边坡工程锚杆的施工质量是否符合设计要求和有关规范要求,即承载力和变形是否满足设计和有关规范规程要求。 支护锚杆(包括土钉)的验收试验的适用于基坑支护工程、边坡工程等拉力型锚杆(包括土钉)的验收。 三、试验方法和原理 试验方法为张拉法。 试验原理为:通过油泵对千斤顶施加压力,由于千斤顶穿过锚杆,从而千斤顶内筒在压力作用下内自会逐渐移出,移出的量即为锚杆锚头的位移量,可通过对锚头位移进行测量得出,千斤顶的压力即对锚杆的拉力可通过油泵上的精密压力表或数显压力表读出。从拉力和锚头位移关系,可判断锚杆的承载能力。 四、检测设备 检测设备见下表。 试验仪器一览表 序号 名称 规格型号 生产厂家 件数 主要性能指标 1 千斤顶 YCQ100Q 柳州邱姆预应力 1 最大张拉力992kN,穿心孔径φ 78mm。压力表读数 2 锚杆拉力计 ZY-30 北京中煤矿山 1 最大量程300kN,数显式读数 3 百分表 四川成都 2 0-50 ㎜,u=3μm;k=2 检测设备在投入使用前应进行校准。设备性能应符合相应检测方法的技术要求。 五、执行标准 国家标准《建筑边坡工程技术规范》GB 50330-2002; 行业标准《建筑基坑支护技术规程》JGJ 120-2012; 广东省标准《建筑地基基础检测规范》DBJ 15-60-2008; 国家标准《建筑地基基础设计规范》GB 50007-2002; 广东省标准《建筑地基基础设计规范》DBJ 15-31-2003; 地方标准《广...
