支模架施工方案

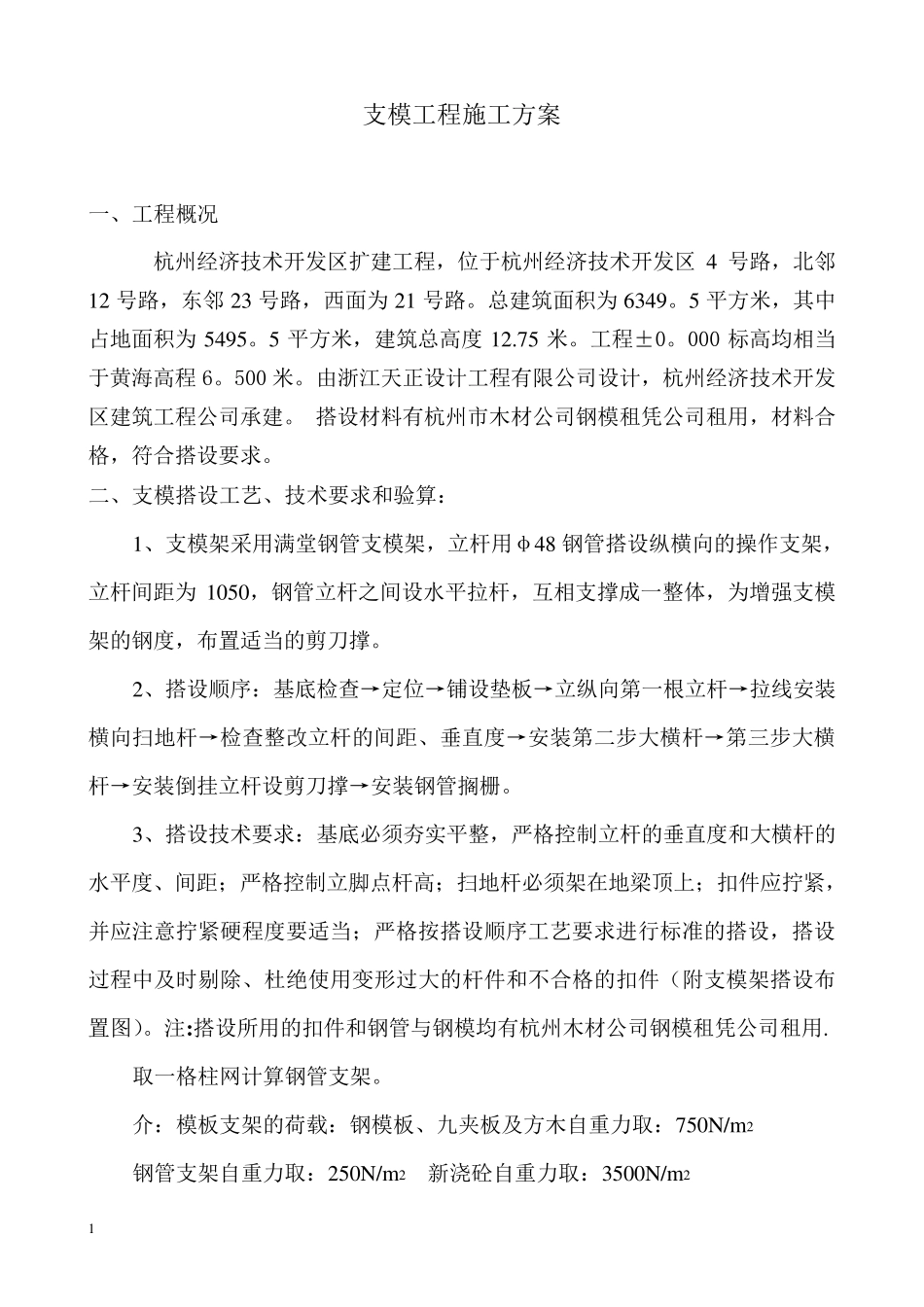

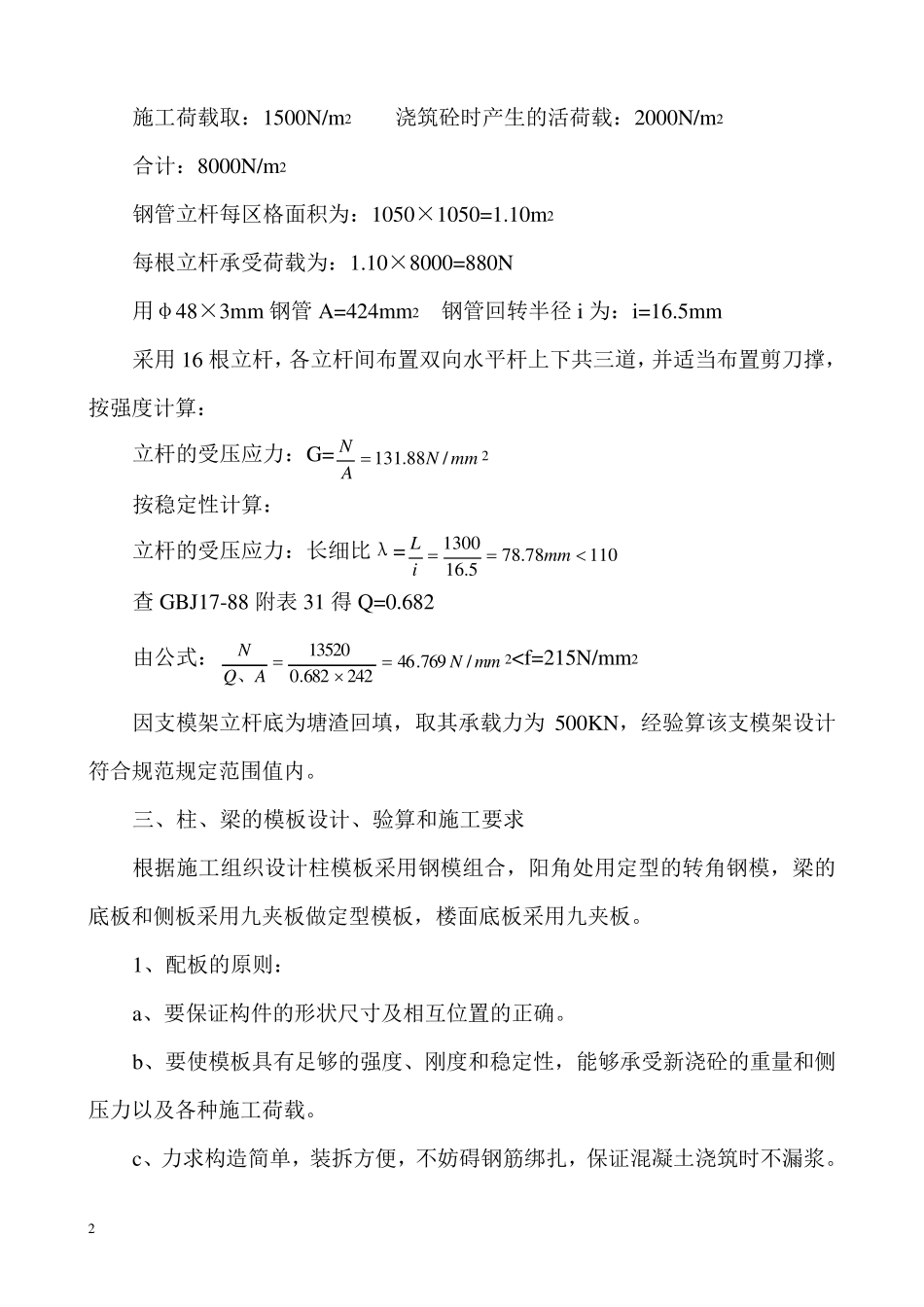

1 支模工程施工方案 一、工程概况 杭州经济技术开发区扩建工程，位于杭州经济技术开发区4 号路，北邻12 号路，东邻23 号路，西面为21 号路。总建筑面积为6349。5 平方米，其中占地面积为5495。5 平方米，建筑总高度12.75 米。工程±0。000 标高均相当于黄海高程6。500 米。由浙江天正设计工程有限公司设计，杭州经济技术开发区建筑工程公司承建。 搭设材料有杭州市木材公司钢模租凭公司租用，材料合格，符合搭设要求。 二、支模搭设工艺、技术要求和验算： 1、支模架采用满堂钢管支模架，立杆用φ48 钢管搭设纵横向的操作支架，立杆间距为1050，钢管立杆之间设水平拉杆，互相支撑成一整体，为增强支模架的钢度，布置适当的剪刀撑。 2、搭设顺序：基底检查→定位→铺设垫板→立纵向第一根立杆→拉线安装横向扫地杆→检查整改立杆的间距、垂直度→安装第二步大横杆→第三步大横杆→安装倒挂立杆设剪刀撑→安装钢管搁栅。 3、搭设技术要求：基底必须夯实平整，严格控制立杆的垂直度和大横杆的水平度、间距；严格控制立脚点杆高；扫地杆必须架在地梁顶上；扣件应拧紧，并应注意拧紧硬程度要适当；严格按搭设顺序工艺要求进行标准的搭设，搭设过程中及时剔除、杜绝使用变形过大的杆件和不合格的扣件（附支模架搭设布置图）。注:搭设所用的扣件和钢管与钢模均有杭州木材公司钢模租凭公司租用. 取一格柱网计算钢管支架。 介：模板支架的荷载：钢模板、九夹板及方木自重力取：750N/m2 钢管支架自重力取：250N/m2 新浇砼自重力取：3500N/m2 2 施工荷载取：1500N/m 2 浇筑砼时产生的活荷载：2000N/m 2 合计：8000N/m 2 钢管立杆每区格面积为：1050×1050=1.10m 2 每根立杆承受荷载为：1.10×8000=880N 用φ48×3m m 钢管A=424m m 2 钢管回转半径 i 为：i=16.5m m 采用 16 根立杆，各立杆间布置双向水平杆上下共三道，并适当布置剪刀撑，按强度计算： 立杆的受压应力：G=m mNAN/88.1312 按稳定性计算： 立杆的受压应力：长细比λ=11078.785.161300m miL 查 GBJ17-88 附表 31 得 Q=0.682 由公式：m mNAQN/769.46242682.013520、2
