模具装配图的画法

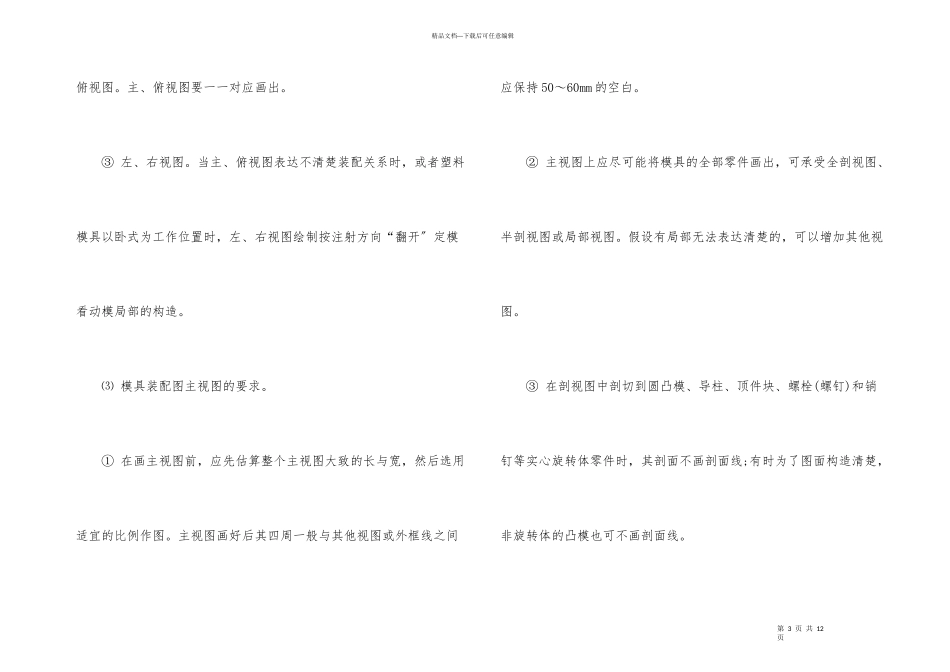

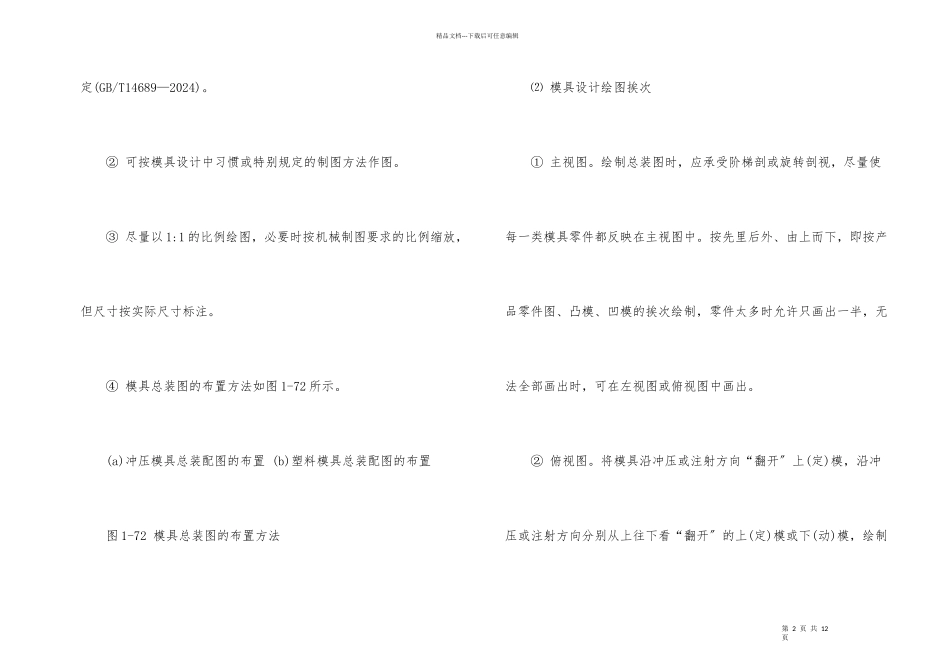

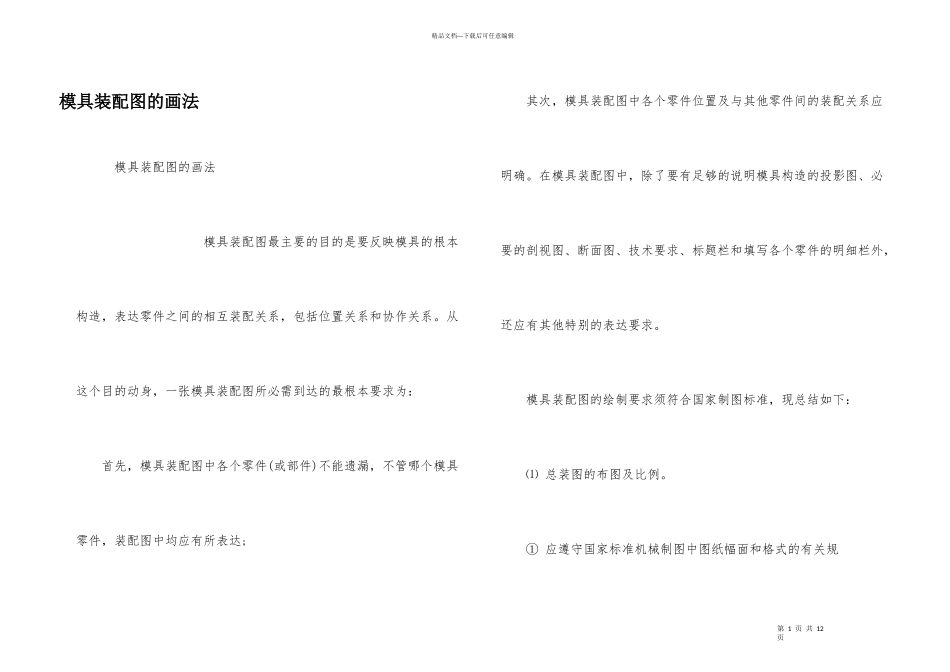

第 1 页 共 12 页精品文档---下载后可任意编辑模具装配图的画法 模具装配图的画法 模具装配图最主要的目的是要反映模具的根本构造，表达零件之间的相互装配关系，包括位置关系和协作关系。从这个目的动身，一张模具装配图所必需到达的最根本要求为： 首先，模具装配图中各个零件(或部件)不能遗漏，不管哪个模具零件，装配图中均应有所表达; 其次，模具装配图中各个零件位置及与其他零件间的装配关系应明确。在模具装配图中，除了要有足够的说明模具构造的投影图、必要的剖视图、断面图、技术要求、标题栏和填写各个零件的明细栏外，还应有其他特别的表达要求。 模具装配图的绘制要求须符合国家制图标准，现总结如下： ⑴ 总装图的布图及比例。 ① 应遵守国家标准机械制图中图纸幅面和格式的有关规第 2 页 共 12 页精品文档---下载后可任意编辑定(GB/T14689—2024)。 ② 可按模具设计中习惯或特别规定的制图方法作图。 ③ 尽量以 1:1 的比例绘图，必要时按机械制图要求的比例缩放，但尺寸按实际尺寸标注。 ④ 模具总装图的布置方法如图 1-72 所示。 (a)冲压模具总装配图的布置 (b)塑料模具总装配图的布置 图 1-72 模具总装图的布置方法 ⑵ 模具设计绘图挨次 ① 主视图。绘制总装图时，应承受阶梯剖或旋转剖视，尽量使每一类模具零件都反映在主视图中。按先里后外、由上而下，即按产品零件图、凸模、凹模的挨次绘制，零件太多时允许只画出一半，无法全部画出时，可在左视图或俯视图中画出。 ② 俯视图。将模具沿冲压或注射方向“翻开〞上(定)模，沿冲压或注射方向分别从上往下看“翻开〞的上(定)模或下(动)模，绘制第 3 页 共 12 页精品文档---下载后可任意编辑俯视图。主、俯视图要一一对应画出。 ③ 左、右视图。当主、俯视图表达不清楚装配关系时，或者塑料模具以卧式为工作位置时，左、右视图绘制按注射方向“翻开〞定模看动模局部的构造。 ⑶ 模具装配图主视图的要求。 ① 在画主视图前，应先估算整个主视图大致的长与宽，然后选用适宜的比例作图。主视图画好后其四周一般与其他视图或外框线之间应保持 50～60mm 的空白。 ② 主视图上应尽可能将模具的全部零件画出，可承受全剖视图、半剖视图或局部视图。假设有局部无法表达清楚的，可以增加其他视图。 ③ 在剖视图中剖切到圆凸模、导柱、顶件块、螺栓(螺钉)和销钉等实心旋转体零件时，其剖面不画剖面线;有时为了图面构造清楚，非旋...
