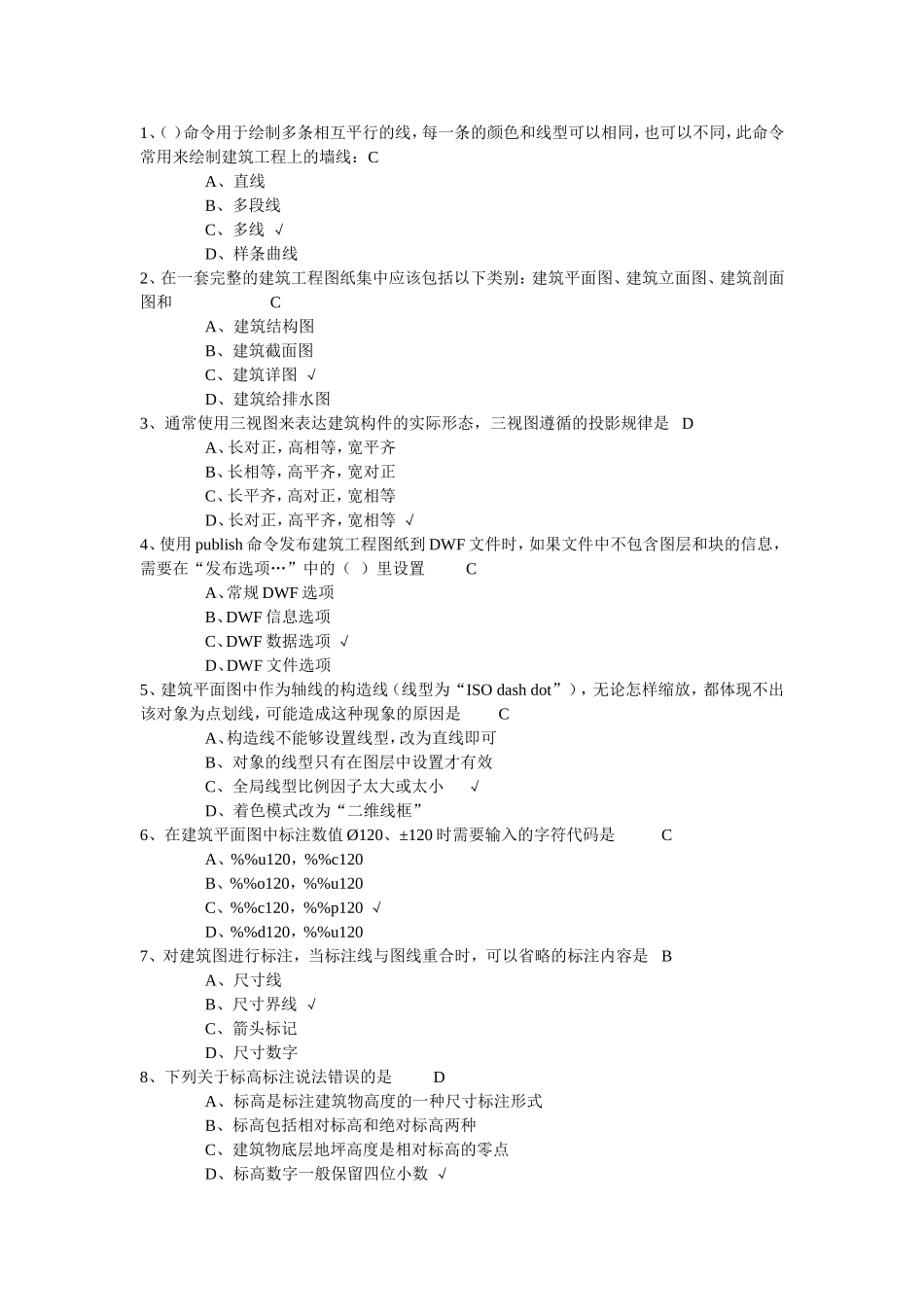

1、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：CA、直线B、多段线C、多线√D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和CA、建筑结构图B、建筑截面图C、建筑详图√D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是DA、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等√4、使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置CA、常规DWF选项B、DWF信息选项C、DWF数据选项√D、DWF文件选项5、建筑平面图中作为轴线的构造线（线型为“ISOdashdot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是CA、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小√D、着色模式改为“二维线框”6、在建筑平面图中标注数值Ø120、±120时需要输入的字符代码是CA、%%u120，%%c120B、%%o120，%%u120C、%%c120，%%p120√D、%%d120，%%u1207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是BA、尺寸线B、尺寸界线√C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是DA、标高是标注建筑物高度的一种尺寸标注形式B、标高包括相对标高和绝对标高两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数√9、建筑总平面图中标注的尺寸以()为单位，一般标注到小数点后()位；其它建筑图样（平、立、剖面）中所标注的尺寸则以()为单位；标高都以()为单位。BA、m、2、cm、mB、m、2、mm、m√C、cm、3、mm、cmD、m、3、m、m10、建筑图上的尺寸单位，除标高及总平面以（）为单位外，其他必须以（）为单位。CA、m，mmB、mm，mC、dm，mm√D、mm，dm11、在对建筑图纸标注文字说明时，M200和C200分别表示CA、宽度为200单位的门，宽度为200单位的窗B、高度为200单位的门，高度为200单位的窗C、编号为200单位的门，编号为200单位的窗√D、由用户自己定义的图例，可以表示任意建筑构件12、下列关于在建筑平面图中使用轴线编号说法正确的是BA、轴线编号使用26个拉丁字母和阿拉伯数字序列B、横向编号使用阿拉伯数字，纵向编号使用拉丁字母√C、横向编号使用拉丁字母，纵向编号使用阿拉伯数字D、轴线编号必须标注在轴线的下端点或者左端点上13、如果建筑总平面图Ａ图和建筑平面图Ｂ图都附加了Ｃ图，同时Ａ图还附加了Ｂ图，在外部参照属性管理器中，下列说法正确的是DA、使用“列表图”显示两个Ｃ图，使用“树状图”显示一个Ｃ图B、使用“列表图”显示一个Ｃ图，使用“树状图”显示两个Ｃ图C、使用“列表图”和“树状图”都显示两个Ｃ图D、使用“列表图”和“树状图”都显示一个Ｃ图√14、建筑平面图、立面图和剖面图的比例不能低于AA、1：50√B、1：100C、1：200D、1：50015、幅面为A0的建筑工程图纸的尺寸为（）mm。AA、1189×841√B、787×1092C、841×594D、594×42016、在CAD中外墙的宽度应该限制在()mm之间BA、0.05-0.09B、0.6-0.9√C、1.6-0.9D、0.03-0.0617、建筑施工图中指北针图例的圆形直径和指针尾部宽度分别为（）mm。CA、10，2B、20，4C、24，3D、15，318、在建筑总平面图中，下列图例分别代表（）。BA、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物B、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物C、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物D、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物19、在建筑施工图中，相对标高符号是（）。CA、AB、BC、CD、D20、下列建筑施工图的详图索引符号中，表示索引出的详图与被索引的详图在同一张图纸内的符号是（）。DA、AB、BC、CD、D21、在建筑制图国家标准中，A3幅面的图纸及图框尺寸参数是（）。CA、b×l=297×420，c=10，a=25B、b×l=420×297，c=10，a=25C、b×l=297×42...
