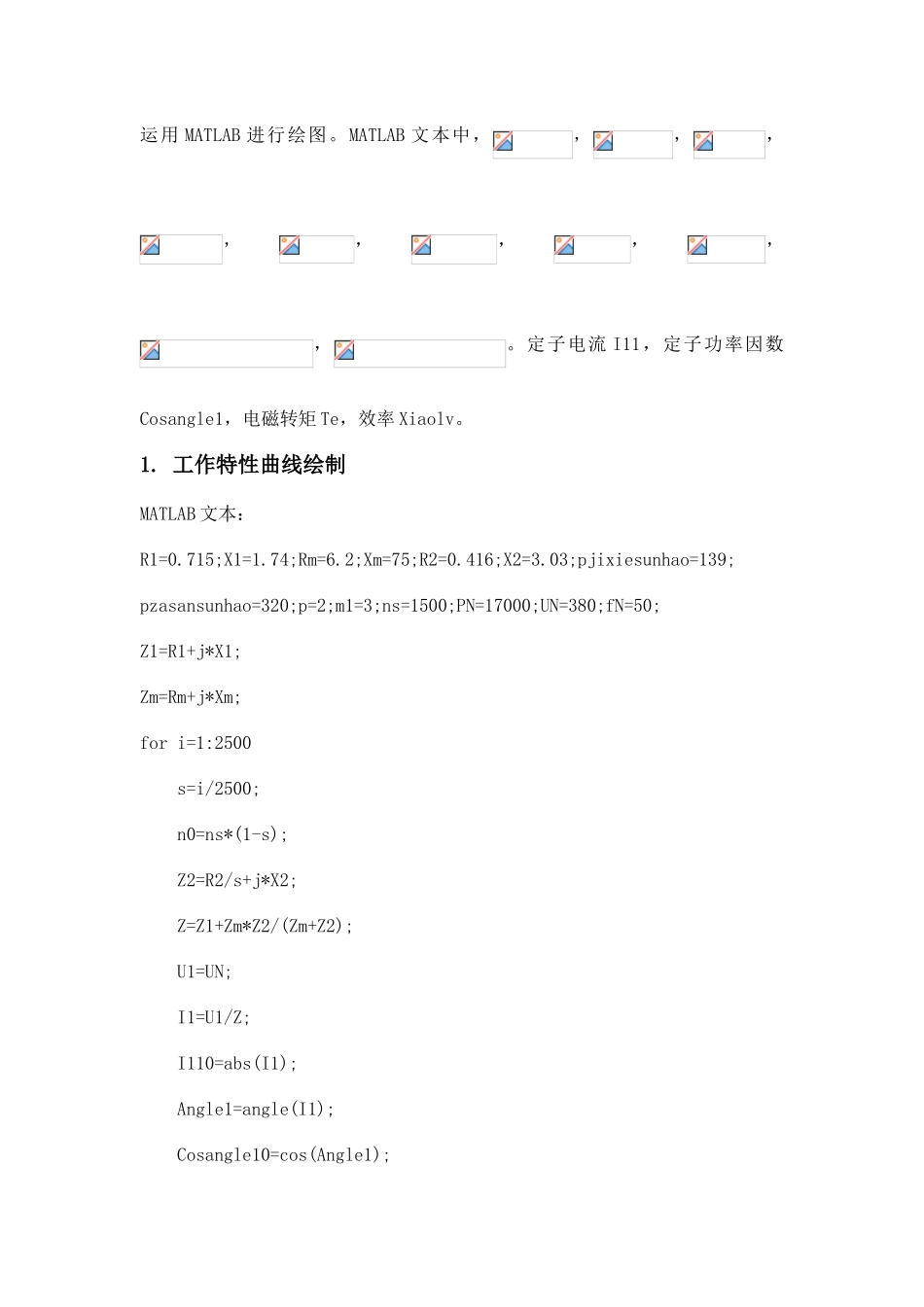

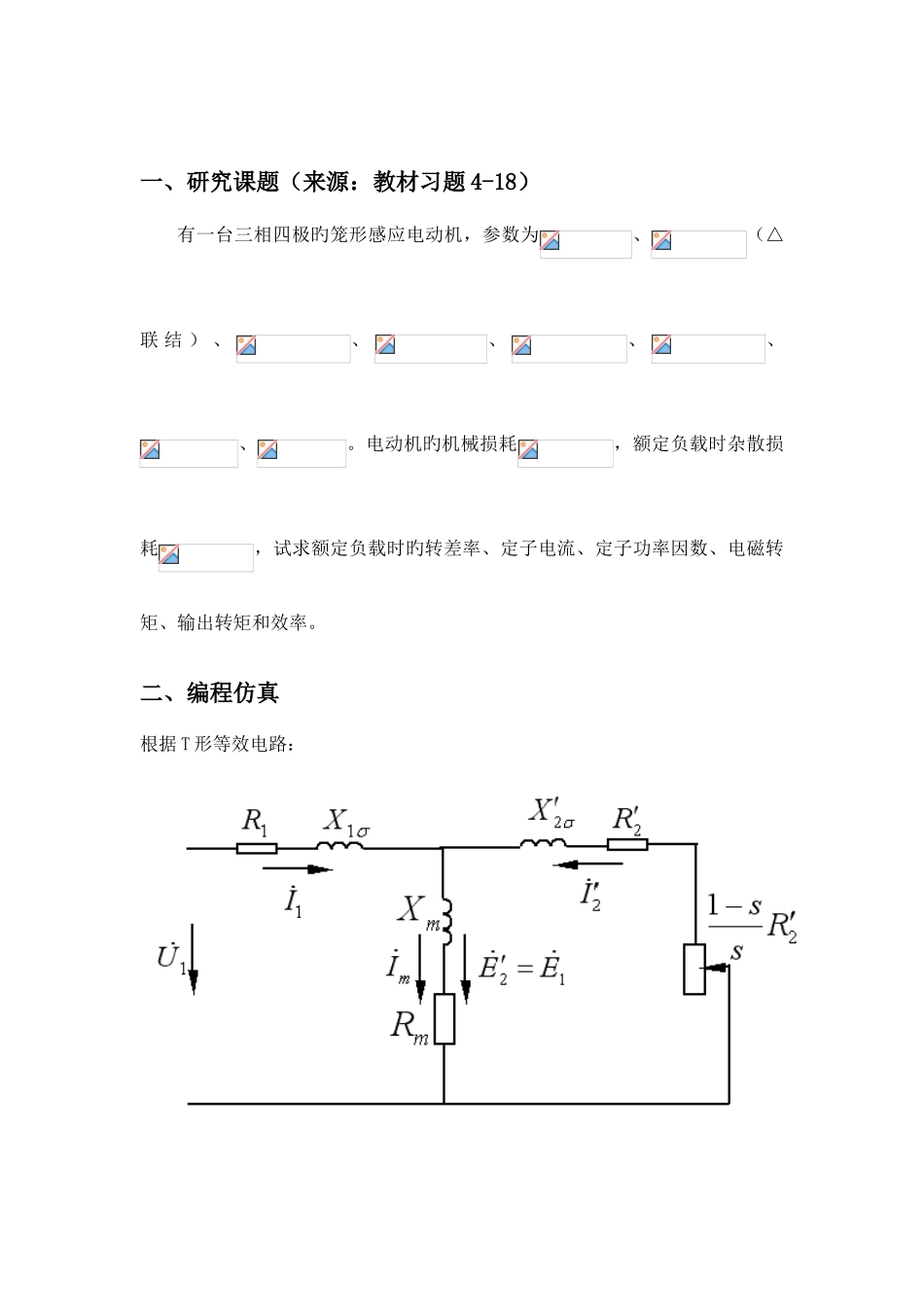

电机大作业 专业班级:电气 XXXX 姓 名:XXX 学 号:XXX 指导老师:张 威一、研究课题(来源:教材习题 4-18)有一台三相四极旳笼形感应电动机,参数为、(△联 结 ) 、、、、、、。电动机旳机械损耗,额定负载时杂散损耗,试求额定负载时旳转差率、定子电流、定子功率因数、电磁转矩、输出转矩和效率。二、编程仿真根据 T 形等效电路:运用 MATLAB 进行绘图。MATLAB 文本中,,,,,,,,,,。定子电流 I11,定子功率因数Cosangle1,电磁转矩 Te,效率 Xiaolv。1. 工作特性曲线绘制MATLAB 文本:R1=0.715;X1=1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesunhao=139;pzasansunhao=320;p=2;m1=3;ns=1500;PN=17000;UN=380;fN=50;Z1=R1+j*X1;Zm=Rm+j*Xm;for i=1:2500 s=i/2500; n0=ns*(1-s); Z2=R2/s+j*X2; Z=Z1+Zm*Z2/(Zm+Z2); U1=UN; I1=U1/Z; I110=abs(I1); Angle1=angle(I1); Cosangle10=cos(Angle1); P1=3*U1*I110*Cosangle10; I2=I1*Zm/(Zm+Z2); Pjixie=m1*(abs(I2))^2*(1-s)/s*R2; V=(1-s)*pi*fN; Te0=Pjixie/V; P20=Pjixie-pjixiesunhao-pzasansunhao; Xiaolv0=P20/P1; P2(i)=P20; n(i)=n0; I11(i)=I110; Cosangle1(i)=Cosangle10; Te(i)=Te0; Xiaolv(i)=Xiaolv0; hold on;endfigure(1)plot(P2,n);xlabel('P2[W]');ylabel('n[rpm]');figure(2)plot(P2,I11);xlabel('P2[W]');ylabel('I1[A]');figure(3)plot(P2,Cosangle1);xlabel('P2[W]');ylabel('gonglvyinshu');figure(4)plot(P2,Te);xlabel('P2[W]');ylabel('Te[Nm]');figure(5)plot(P2,Xiaolv);xlabel('P2[W]');ylabel('xiaolv');(1)转速特性(2)定子电流特性(3)定子功率因数特性(4)电磁转矩特性(5)效率特性2. 机械特性曲线绘制1.变化 U1 值,实现降压调速:U1=(380,330,260,200,150V)MATLAB 文本:R1=0.715;X1=1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesunhao=139;pzasansunhao=320;m1=3;p=2;ns=1500;PN=17000;UN=380;fN=50;Z1=R1+j*X1;Zm=Rm+j*Xm;U11=380;U12=330;U13=260;U14=200;U15=150;for k=1:1:5 if k==1 U1=U11; elseif k==2 U1=U12; elseif k==3 U1=U13; elseif k==4 U1=U14; else U1=U15 end for i=1:1:2500 s=i/2500; n0=ns*(1-s); Z2=R2/s+j*X2; Z=Z1+Zm*Z2/(Zm+Z2); I1=U1/Z; I2=I1*Zm/(Zm+Z2); Pjixie=m1*(abs(I2))^2*(1-s)/s*R2; V=(1-s)*pi*fN; Te0=Pjixie/V; n(i)=n0;...
