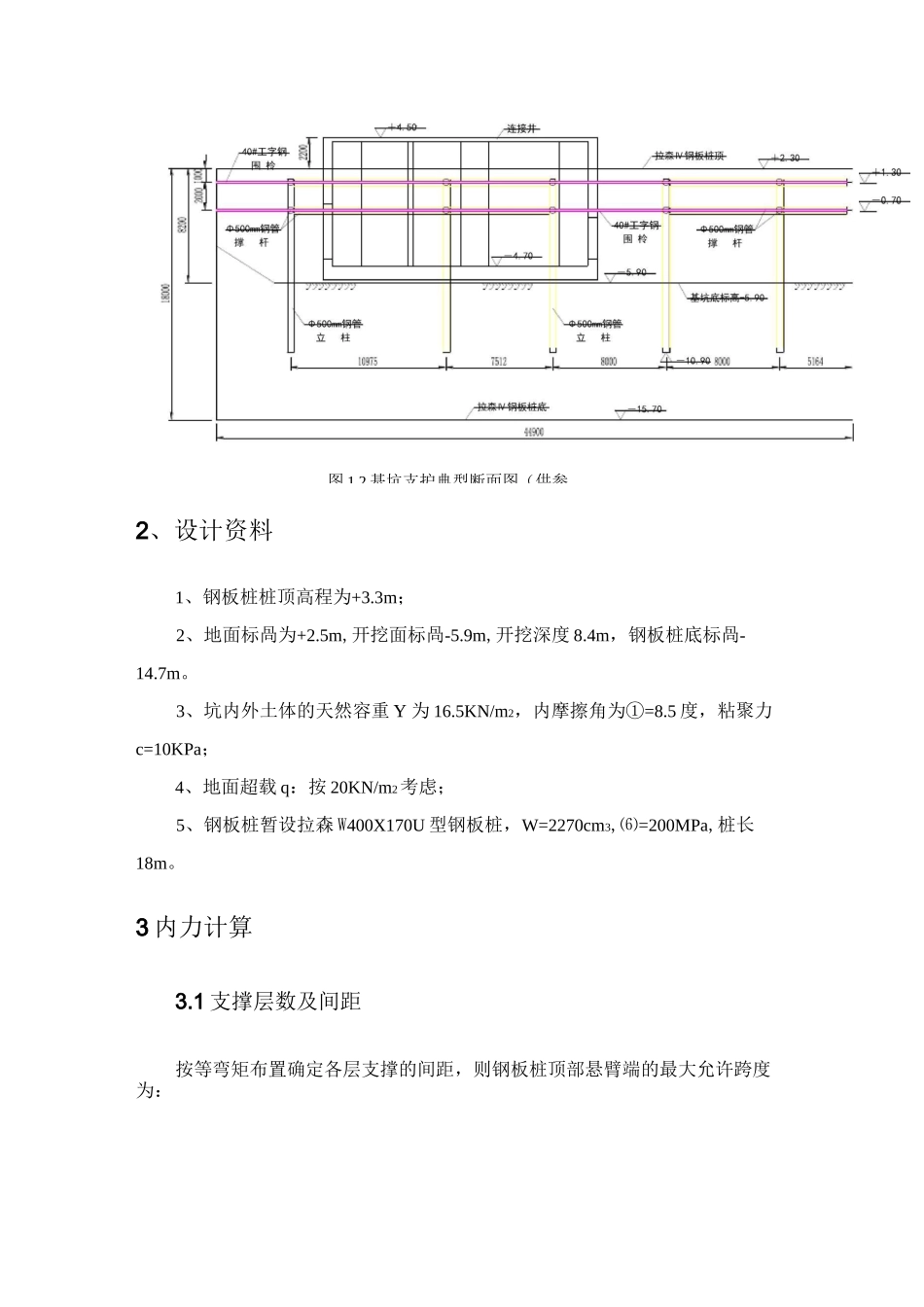

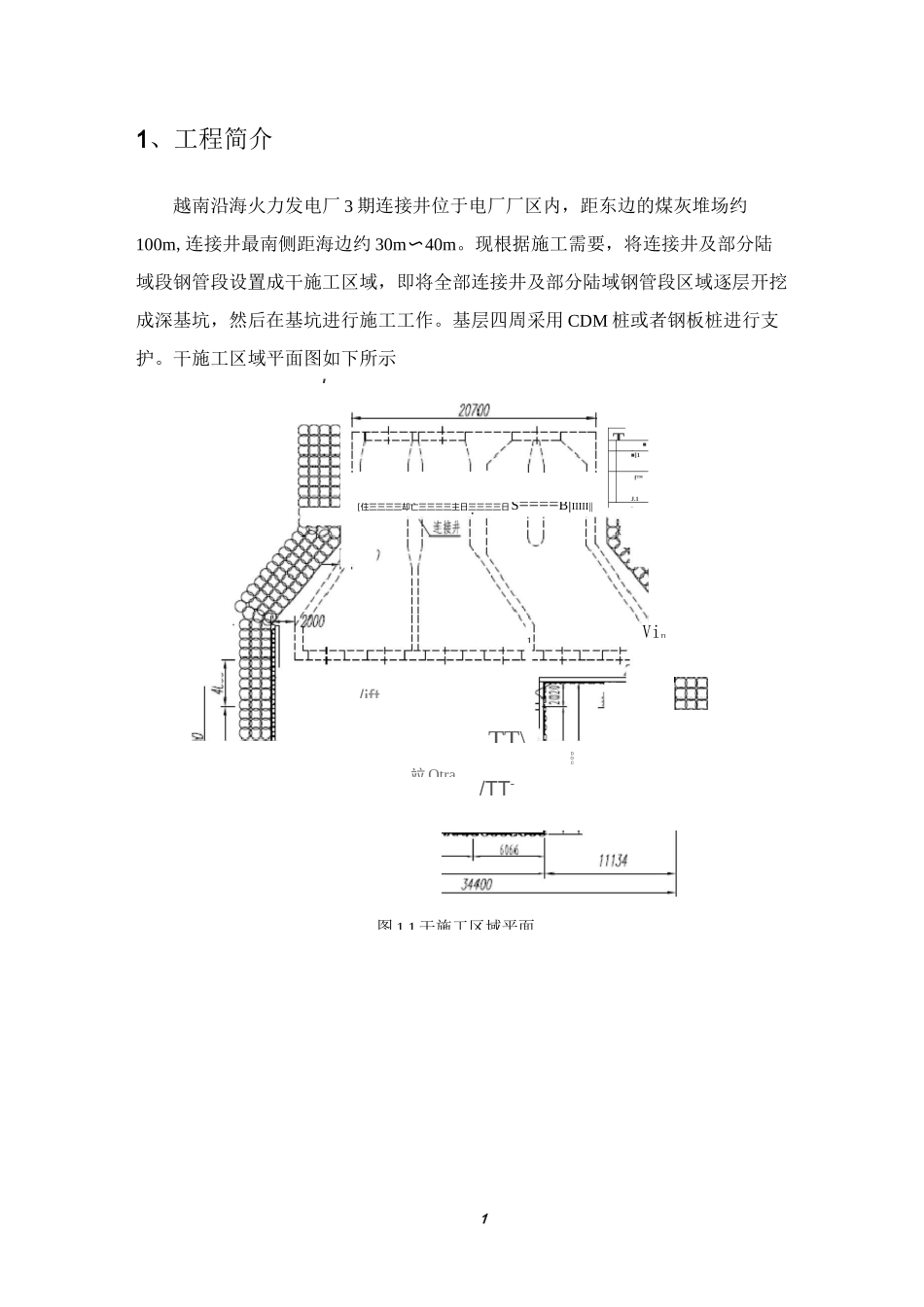

1T■>■]1f™J.1-J;j■/TT-1、工程简介越南沿海火力发电厂 3 期连接井位于电厂厂区内,距东边的煤灰堆场约100m,连接井最南侧距海边约 30m〜40m。现根据施工需要,将连接井及部分陆域段钢管段设置成干施工区域,即将全部连接井及部分陆域钢管段区域逐层开挖成深基坑,然后在基坑进行施工工作。基层四周采用 CDM 桩或者钢板桩进行支护。干施工区域平面图如下所示JDOC7-[住三三三三却亡三三三三主日三三三三日S====B|IIIII||I1Vin竝 OtraTT\/ift图 1.1 干施工区域平面2、设计资料1、钢板桩桩顶高程为+3.3m;2、地面标咼为+2.5m,开挖面标咼-5.9m,开挖深度 8.4m,钢板桩底标咼-14.7m。3、坑内外土体的天然容重 Y 为 16.5KN/m2,内摩擦角为①=8.5 度,粘聚力c=10KPa;4、地面超载 q:按 20KN/m2考虑;5、钢板桩暂设拉森 W400X170U 型钢板桩,W=2270cm3,⑹=200MPa,桩长18m。3 内力计算3.1 支撑层数及间距按等弯矩布置确定各层支撑的间距,则钢板桩顶部悬臂端的最大允许跨度为:图 1.2 基坑支护典型断面图(供参;6x200x105x2270\16.5x0.742沁 2603mm=2.603mh]=1.11h=1.11x2.603m=2.89mh2=0.88h=0.88x2.603m=2.29m根据现场施工需要和工程经济性,确定采用两层支撑,第一层 h=1.2m,支撑标高+1.3m;第二层支撑 h1=2m,支撑标高-0.7m。3.2 作用在钢板桩上的土压力强度及压力分布主动土压力系数 Ka=tan2(45°-d/2)=tan2(45°-8.5°/2)=0.742被动土压力系数 Kp=tan2(45°+©⑵=tan2(45°+8.5°/2)=1.347工况一:安装第一层支撑后,基坑内土体开挖至-0.7m(第二层支撑标高)。1、主动土压力:P=qK+YZKaaa①z=0mP=20X0.742+16.5X0X0.742=14.84KN/m2a② z=3.2m(地面到基坑底距离))Pa=20X0.742+16.5X3.2X0.742=54.02KN/m2a2、被动土压力:P=YZKpp① z=3.2m(地面到基坑底距离)Pp=16.5X(3.2-3.2)X1.347=0KN/m2p② z=17.2m(地面到钢板桩底距离)Pp=16.5X(17.2-3.2)X1.347=311.157KN/m2p3、计算反弯点位置:假定钢板桩上土压力为零的点为反弯点,则有:Pa=PpapPa=20X0.742+16.5XzX0.742=Pp=16.5X(z-3.2)X1.347z=8.61m4、等值梁法计算内力:钢板桩 AD 段简化为连续简支梁,用力矩分配法计算各支点和跨中的弯矩,从中求出最大弯矩 Mmax,以验算钢板桩截面;并求出各支点反力 Rb、Rd,Rb即为作用在第一层支撑上的荷载。54,02KMHIYI图 1.3 等值梁计算图式求得:Rb=173.81KN/m;(即第一层围檁每米受力 173.81KN/m)Rd=82.48KN/m;d工况二...
