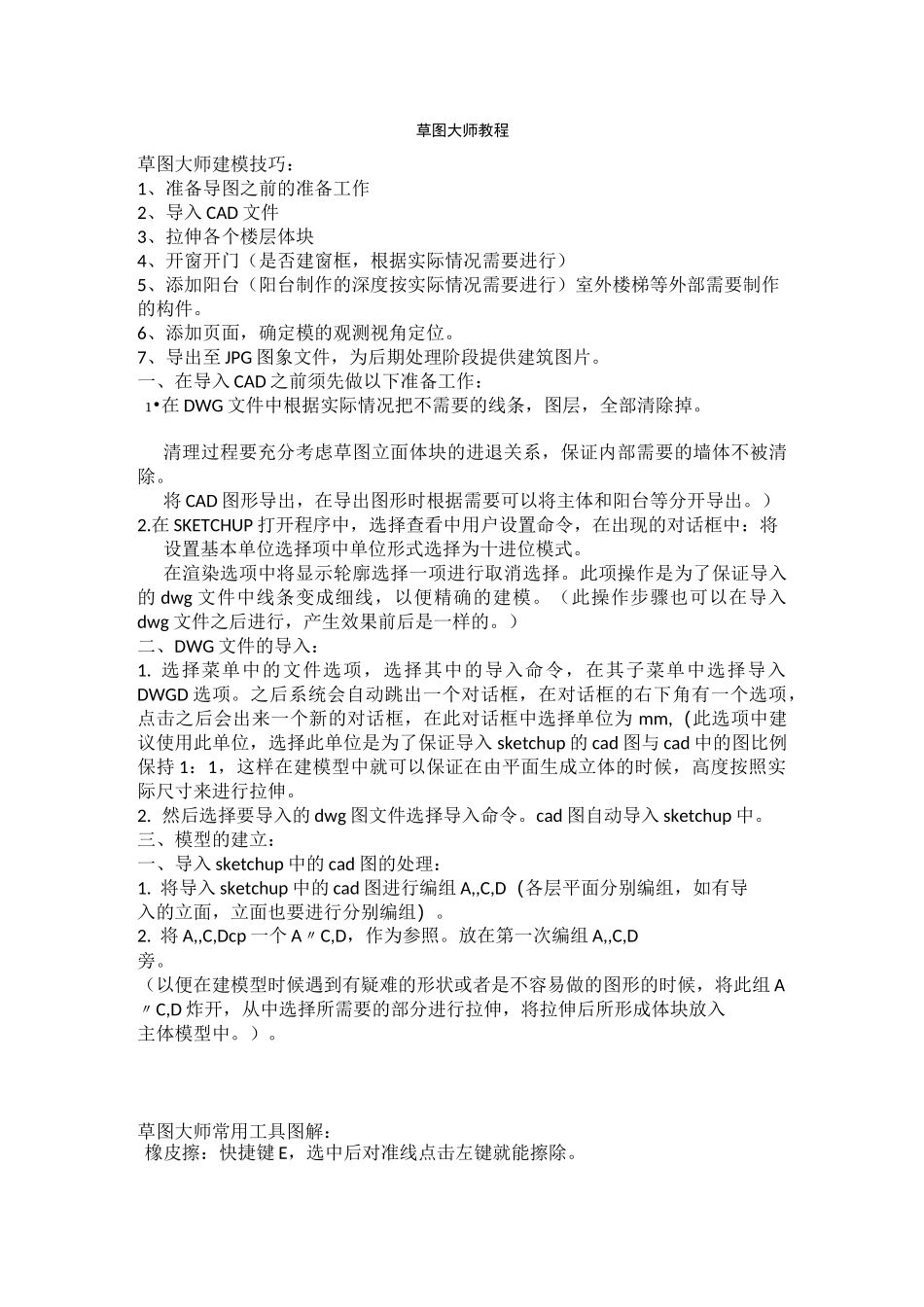

草图大师教程草图大师建模技巧:1、准备导图之前的准备工作2、导入 CAD 文件3、拉伸各个楼层体块4、开窗开门(是否建窗框,根据实际情况需要进行)5、添加阳台(阳台制作的深度按实际情况需要进行)室外楼梯等外部需要制作的构件。6、添加页面,确定模的观测视角定位。7、导出至 JPG 图象文件,为后期处理阶段提供建筑图片。一、在导入 CAD 之前须先做以下准备工作:1•在 DWG 文件中根据实际情况把不需要的线条,图层,全部清除掉。清理过程要充分考虑草图立面体块的进退关系,保证内部需要的墙体不被清除。将 CAD 图形导出,在导出图形时根据需要可以将主体和阳台等分开导出。)2.在 SKETCHUP 打开程序中,选择查看中用户设置命令,在出现的对话框中:将设置基本单位选择项中单位形式选择为十进位模式。在渲染选项中将显示轮廓选择一项进行取消选择。此项操作是为了保证导入的 dwg 文件中线条变成细线,以便精确的建模。(此操作步骤也可以在导入dwg 文件之后进行,产生效果前后是一样的。)二、DWG 文件的导入:1. 选择菜单中的文件选项,选择其中的导入命令,在其子菜单中选择导入DWGD 选项。之后系统会自动跳出一个对话框,在对话框的右下角有一个选项,点击之后会出来一个新的对话框,在此对话框中选择单位为 mm,(此选项中建议使用此单位,选择此单位是为了保证导入 sketchup 的 cad 图与 cad 中的图比例保持 1:1,这样在建模型中就可以保证在由平面生成立体的时候,高度按照实际尺寸来进行拉伸。2. 然后选择要导入的 dwg 图文件选择导入命令。cad 图自动导入 sketchup 中。三、模型的建立:一、导入 sketchup 中的 cad 图的处理:1. 将导入 sketchup 中的 cad 图进行编组 A,,C,D(各层平面分别编组,如有导入的立面,立面也要进行分别编组)。2. 将 A,,C,Dcp 一个 A〃C,D,作为参照。放在第一次编组 A,,C,D旁。(以便在建模型时候遇到有疑难的形状或者是不容易做的图形的时候,将此组 A〃C,D 炸开,从中选择所需要的部分进行拉伸,将拉伸后所形成体块放入主体模型中。)。草图大师常用工具图解:橡皮擦:快捷键 E,选中后对准线点击左键就能擦除。文恫 F)衢简 iag(y)聚头 q 辭闪 Tg(D 窗口刪帮助(出:或 Z 國㉓ Q 呑妙 翼鬲 |£ 彌 0 芮石移瓦 丽 绘〔目曲巴 Q 亘草图大师测量工具有四种第一个是尺寸测量;橡皮擦£初举紆F4曲O乡卩第未第二个是尺寸标注第三个是角度...
