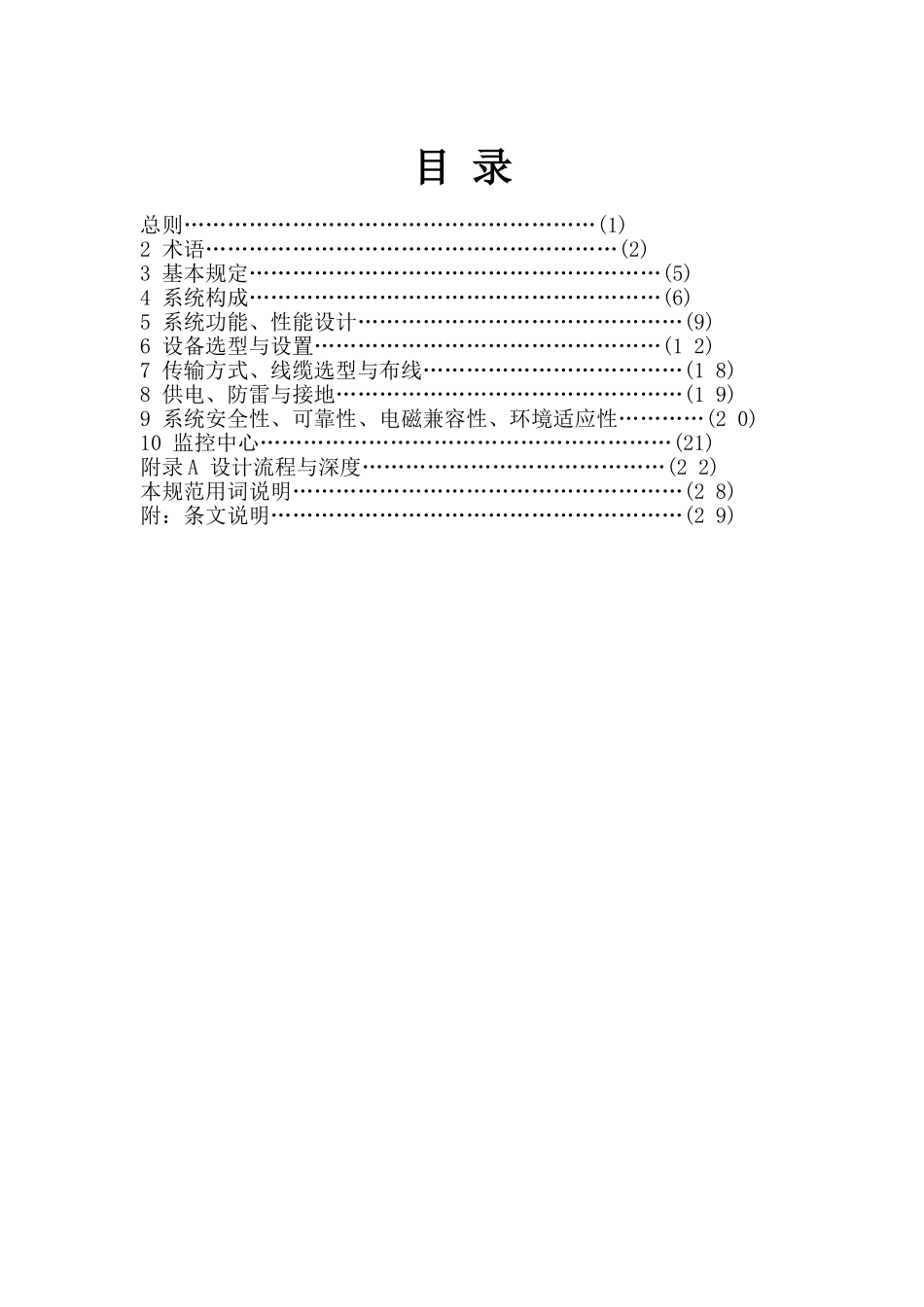

安防监控系统工程设计规范目录总则…………………………………………………(1)2术语…………………………………………………(2)3基本规定…………………………………………………(5)4系统构成…………………………………………………(6)5系统功能、性能设计………………………………………(9)6设备选型与设置…………………………………………(12)7传输方式、线缆选型与布线………………………………(18)8供电、防雷与接地…………………………………………(19)9系统安全性、可靠性、电磁兼容性、环境适应性…………(20)10监控中心…………………………………………………(21)附录A设计流程与深度……………………………………(22)本规范用词说明………………………………………………(28)附：条文说明…………………………………………………(29)1总则1.0.1为了规范安全防范工程的设计，提高视频安防监控系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物(构筑物)及其群体的视频安防监控系统工程的设计。1.0.3视频安防监控系统工程的建设，应与建筑及其强弱电系统的设计统一规划，根据实际情况，可一次建成，也可分步实施。1.0.4视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。1.0.5视频安防监控系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。2术语2.0.1视频安防监控系统videosurveillance&controlsystem(VSCS)利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。2.0.2模拟视频信号videosignal基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基带图像信号。2.0.3数字视频digitalvideo利用数字化技术将模拟视频信号经过处理，或从光学图像直接经数字转换获得的具有严格时间顺序的数字信号，表示为特定数据结构的能够表征原始图像信息的数据。2.0.4视频探测videodetection采用光电成像技术(从近红外到可见光谱范围内)对目标进行感知并生成视频图像信号的一种探测手段。2.0.5视频监控videomonitoring利用视频手段对目标进行监视和信息记录。2.0.6视频传输videotransport利用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备的过程。2.0.7前端设备front—enddevice在本规范中，指摄像机以及与之配套的相关设备(如镜头、云台、解码驱动器、防护罩等)。2.0.8视频主机videocontroller／switcher通常指视频控制主机，它是视频系统操作控制的核心设备，通常可以完成对图像的切换、云台和镜头的控制等。2.0.9数字录像设备digitalvideorecorder(DVR)利用标准接口的数字存储介质，采用数字压缩算法，实现视(音)频信息的数字记录、监视与回放的视频设备。数字录像设备俗称数字录像机，又因记录介质以硬盘为主，故又称硬盘录像机。2.0.10分控branchconsole在监控中心以外设立的控制终端设备。2.0.11模拟视频监控系统analogvideosurveillancesystem除显示设备外的视频设备之问以端对端模拟视频信号传输方式的监控系统。2.0.12数字视频监控系统digitalvideosurveillancesystem除显示设备外的视频设备之间以数字视频方式进行传输的监控系统。由于使用数字网络传输，所以又称网络视频监控系统。2.0.13环境照度environmentalillumination反映目标所处环境明暗(可见光谱范围内)的物理量，数值上等于垂直通过单位面积的光通量。2.0.14图像质量picturequality是指图像信息的完整性，包括图像帧内对原始信息记录的完整性和图像帧连续关联的完整性。它通常按照如下的指标进行描述：像素构成、分辨率、信噪比、原始完整性等。2.0.15原始完整性originalintegrality在本规范中，专指图像信息和声音信息保持原始场景特征的特性，即无论中间过程如何处理，最后显示／记录／回放的图像和声音与原始场景保持一致，即在色彩还原性、灰度级还原性、现场目标图像轮廓还原性(灰度级)、事件后继顺序、声音特征等方面均与现场场景保持最...
